3.10.6 컴포넌트 트롤리용 외부 전원 공급기
품목 번호 00119781-xx 외부 전원 공급기 , 컴포넌트 트롤리 , D1/D2/D3/HF/X
셋업 변경에 필요한 시간을 최대한 줄이기 위해 컴포넌트 트롤리를 특수한 외부 위치에서 미리
셋업할 수 있습니다 . 사용할 준비가 되도록 그 곳에서 피더 모듈 기능 및 설정을 점검할 수 있습
니다 . 이러한 목적으로 SIPLACE 는 외부
전원 공급기를 공급합니다 . 이것은 컴포넌트 트롤리에
필요한 전원과
압축 공기를 공급하기 위해 사용됩니다 .
3.10.6.1 기술 데이터
키트에는 유럽 표준 메인 전원 케이블 , 미국 표준 메인 전원 케이블 및 전원 공급기와 컴포넌트
트롤리 연결 케이블이 포함되어 있습니다 .
3.10.7 벌크 케이스 피더 모듈용 압축 공기 공급 장치
품목 번호 00142335-xx 벌크 케이스 압축 공기 분배기 , CO 트롤리 , SIPLACE HF/X/D3
벌크 케이스 피더 모듈이 작동하려면 압축 공기가 있어야 합니다 . 따라서 벌크 케이스 피더 모듈
용 압축 공기 공급 장치를 옵션으로 사용할 수 있습니다 .
이 장치는 설치가 간단합니다 . 먼저 컴포넌트 피더 테이블 (172
페이지에 있는 그림 3.10 - 6 의
항목 2) 의 압축 공기 연결 장치에서 실링 플러그 (172
페이지에 있는 그림 3.10 - 6 의 항목 1)
를 빼냅니다 . 그런 다음 두 개의 나사 DIN 912, M8x30(172
페이지에 있는 그림 3.10 - 6 의 항
목 4) 을 사용하여 압축 공기 공급 장치 (172
페이지에 있는 그림 3.10 - 6 의 항목 3) 를 컴포넌
트 피더 테이블 (172
페이지에 있는 그림 3.10 - 6 의 항목 2) 에 장착합니다 . 압축 공기 공급 장
치의 뒤에는 고정 클립 ( 그림 3.10 - 6 의 항목 5) 이 있습니다 . 이 클립은 벌크 케이스 피더 모
듈을 컴포넌트 테이블에 고정시켜 완전한 압축 공기 공급 장치가 되도록 합니다 .
930 mm 19" 17"
950 mm 19" 19"
메인 전원 전압 230 VAC ± 5%
120 VAC ± 5%
압축 공기 연결 최대 1.0MPa(10bar)
출력 압력 밸브를 사용하여 조절할 수 있습니다 .
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D3
3.10 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
172
3

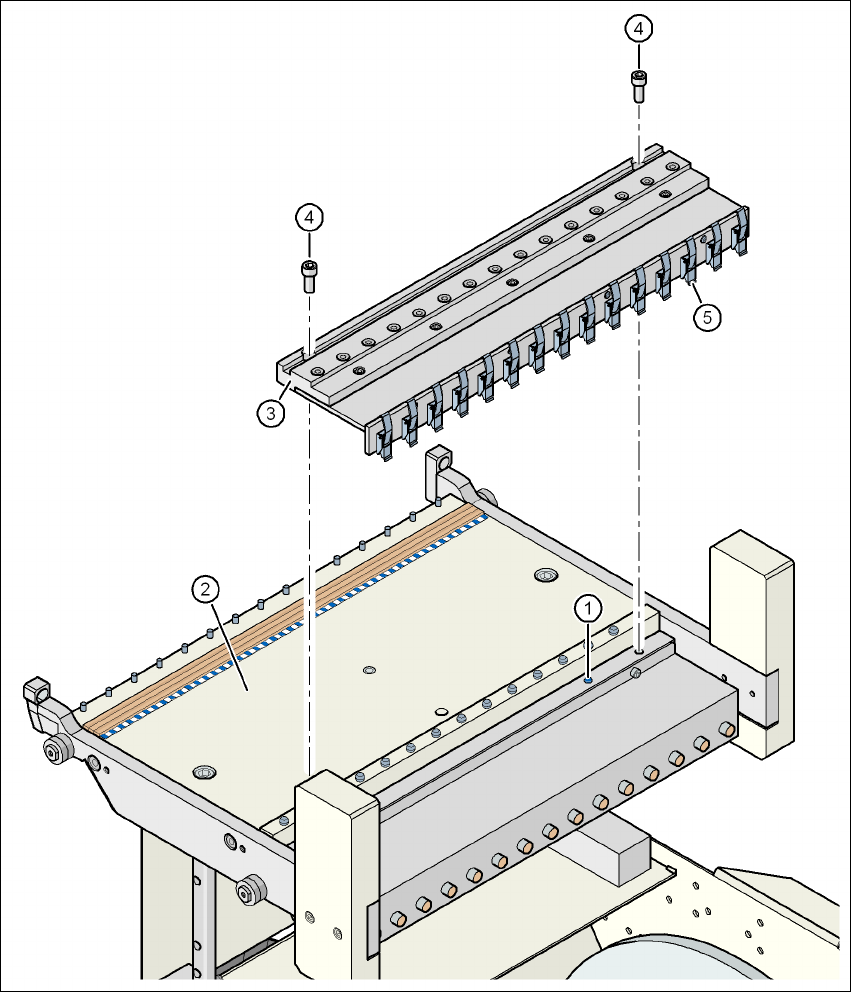

그림 3.10 - 6 벌크 케이스 피더 모듈용 압축 공기 공급 장치
(1) 컴포넌트 테이블의 실링 플러그
(2) 컴포넌트 테이블
(3) 벌크 케이스 피더 모듈용 압축 공기 공급 장치
(4) 나사 DIN 912, M8x20
(5) 고정 클램프
사용자 매뉴얼 SIPLACE D3 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.10 컴포넌트 트롤리
173
3.10.8 3 x 8 mm S 피더 모듈에서 중간 테이프 릴용 릴 홀더
품목 번호 00119643-xx 테이프 릴 홀더용 어댑터 평판
품목 번호 00141204-xx 테이프 릴 홀더 , 3 x 8 mm 피더 모듈 , V2
3 x 8 mm S 피더 모듈 유형은 컴포넌트를 3 개 피더 트랙 위의 픽업 위치로 이송합니다 . 두 외
부 트랙의 테이프 릴은 테이프 컨테이너의 분할판 사이에 위치합니다 . 중간 테이프 릴은 2 개의
외부 트랙용 테이프 릴 위에 배치되어 있습니다 .
따라서 중간 테이프 릴에 다음 품목이 필요합니다 .
– 테이프 릴 홀더를 고정할 어댑터 평판 ( 그림 3.10 - 7
의 항목 1) 1 개
– 2 개의 피더 모듈 당 테이프 릴 홀더 ( 그림 3.10 - 7
의 항목 2) 1 개
– 컴포넌트 피더 테이블 위치 1 에 있는 테이프 릴 홀더용 단축 공전 도르레 ( 그림 3.10 - 7
의 항
목 3) 1 개
어댑터 평판은 4 개의 개탕머리 나사로 컴포넌트 트롤리 안에 고정되며 테이프 릴 홀더는 어댑터
평판의 사각형 입구 안으로 삽입됩니다 .
3

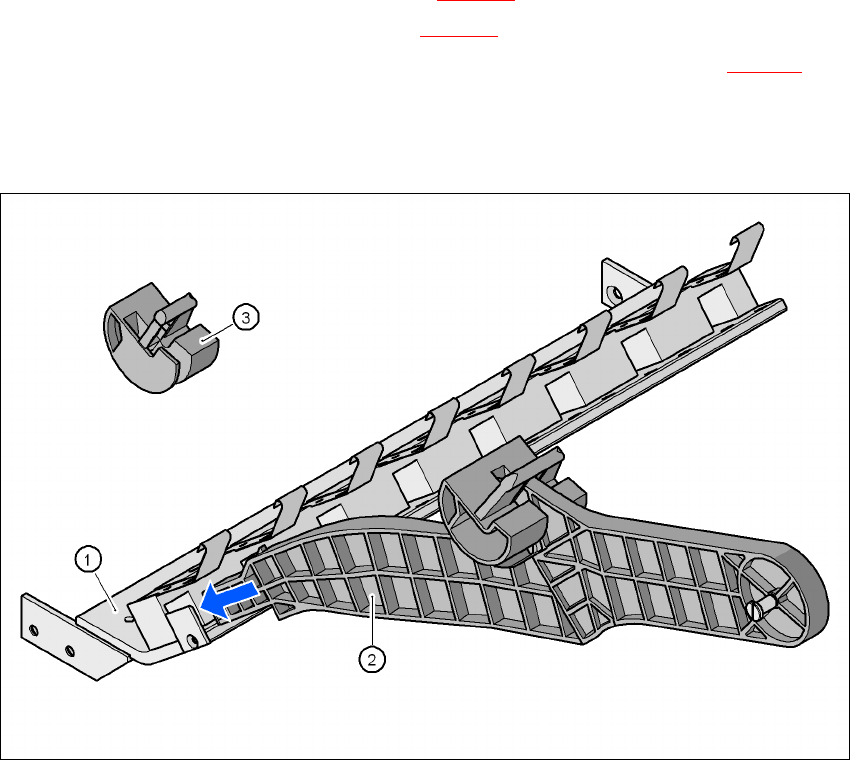

그림 3.10 - 7 3x8mm 피더 모듈의 중간 테이프 릴용 마운트
(1) 어댑터 평판
(2) 테이프 릴 홀더
(3) 단축 공전 도르레
