사용자 매뉴얼 SIPLACE D3 6 스테이션 확장 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.7 PCB 바코드 스캐너 321 6.7 .5 PC B 입력 쪽 덮개에 있는 경고 W 216 경고 라벨 6 PCB 입력 방향 덮개에 있는 W216 " 레이저 2 등급 " 경고 라벨 , 품목 번호 03010316-0 1 ( 장비당 개수 : 1) 참고 6 PCB 바…
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.7 PCB 바코드 스캐너 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
320
6.7.4 PCB 바코드 스캐너의 조립 옵션
그림 6.7 - 3 PCB 바코드 스캐너의 조립 옵션
(1) 2D 바코드 스캐너 " 상단 "
(2) 2D 바코드 스캐너 " 하단 "
(3) 1D 바코드 스캐너 " 상단 "
(4) 1D 바코드 스캐너 " 하단 "
(5) 어셈블리 레일
위치 W216, 품목 번호 03010316-01
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.7 PCB 바코드 스캐너
321
6.7.5 PCB 입력 쪽 덮개에 있는 경고 W216 경고 라벨
6
PCB 입력 방향 덮개에 있는 W216 " 레이저 2 등급 " 경고 라벨 ,
품목 번호 03010316-01 ( 장비당 개수 : 1)
참고 6
PCB 바코드 스캐너를 장비에 설치할 때 개장 키트에 포함된 레이저 경고 라벨 W206 을 PCB 입
력 방향 덮개에 부착해야 합니다 .
6
6.7.6 PCB 상의 PCB 바코드 라벨 위치
참고 6
430 mm 보다 긴 PCB 에 대한 제한
6.7.6.1 PCB 의 긴 측면을 따라 부착 -
이동 방향을
교차하여
빔 스캔
그림 6.7 - 4 PCB 의 긴 쪽을 따라 부착 - 이동 방향을 교차하여 빔 스캔
6
6
6
6
6
6
레이저 방출 !
빔을 들여다보지 마십시오 .
레이저 등급 2
PCB 바코드 스캐너 Q[mm]
2D 상단 390
1D 상단 390
2D 하단 430
1D 하단 430
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.7 PCB 바코드 스캐너 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
322
6.7.6.2 PCB 의 긴 쪽을 따라 부착 -
이동 방향을
따라
빔 스캔

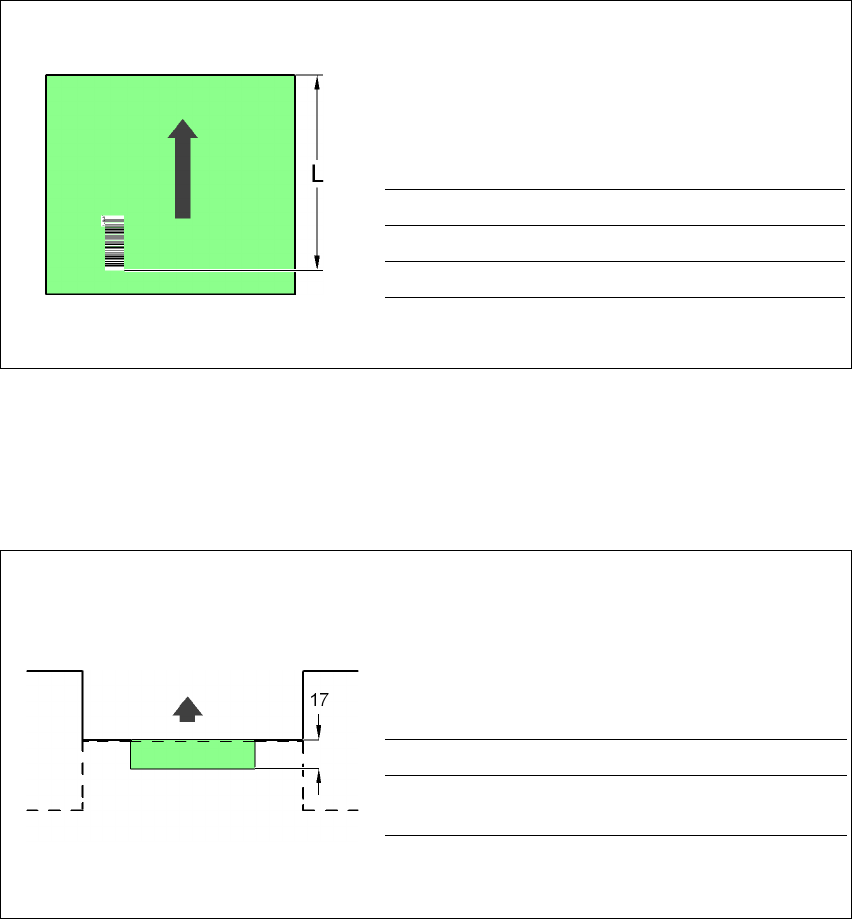

그림 6.7 - 5 PCB 의 긴 쪽을 따라 부착 - 이동 방향을 따라 빔 스캔
6.7.6.3 이중 컨베이어가 있는 장비에서 PCB 오버슈팅
그림 6.7 - 6 이중 컨베이어가 있는 장비에서 PCB 오버슈팅
PCB 바코드 스캐너 L[mm]
1D 상단 320 - 350
1D 하단 380 - 410
PCB 바코드 스캐너 오버슈팅 [mm]
이중 컨베이어의
2D 하단
17
다운스트림 장비의 입력 방향
업스트림 장비의 출력 방향
