4.3.2 吸嘴过滤器的更换（每月）

要点

定期地更换吸嘴内部的防尘过滤器，可以保持元件的稳定。

拆除过滤器也可以使用，因为在活塞以及工作头内服（机器种中枢部分）具有抑制垃圾灰

尘等的侵入的效果，所以推荐使用带有过滤器的吸嘴。

在当前没有使用过滤器的吸嘴上也可以追加。到时请仅仅定购过滤器。

方法

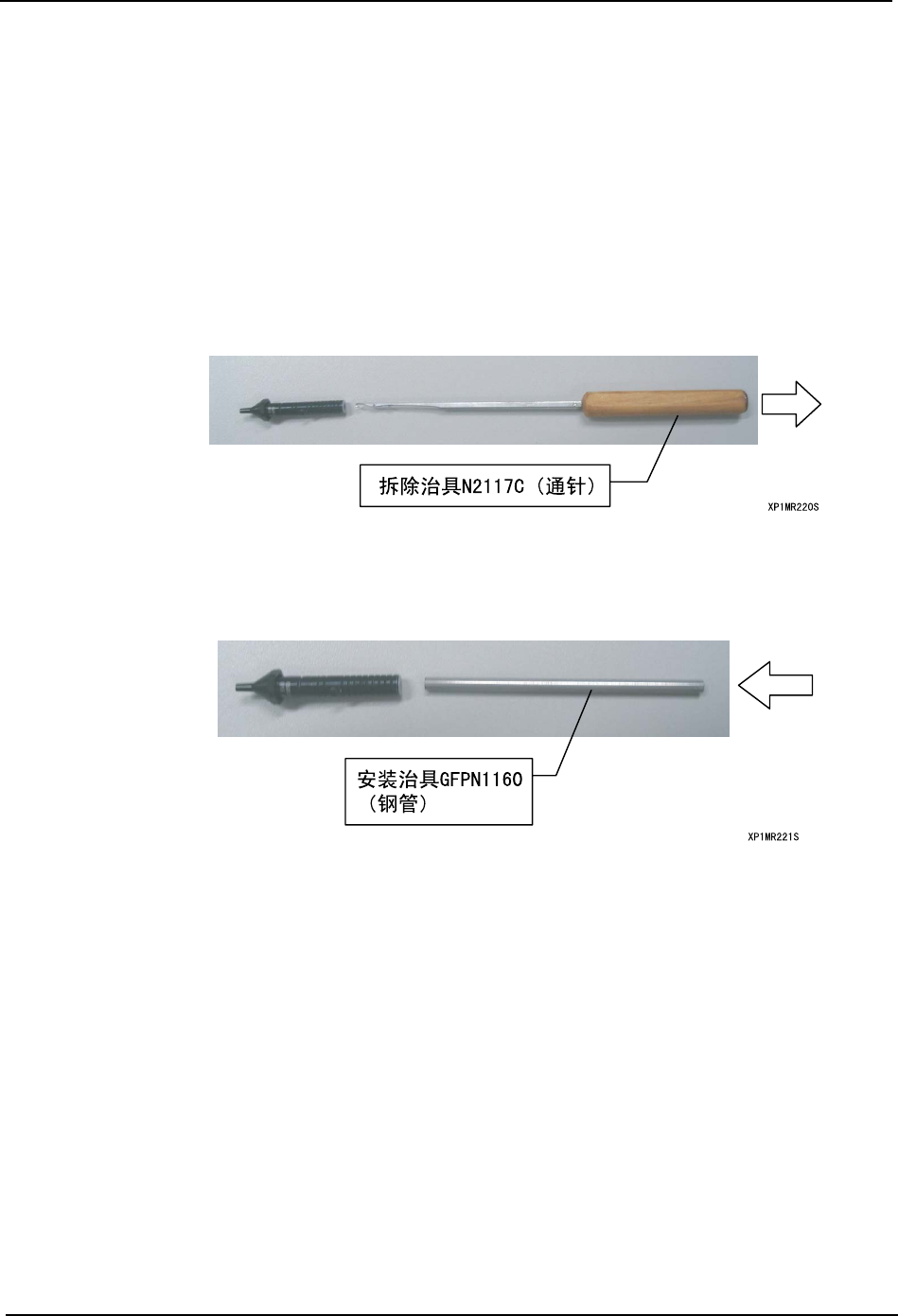

1. 在拆除治具（通针）的前端挂住过滤器，使其退出进行拉拔。

备注 ) 在最里面的停止环没有必要每次进行更换，拆除过滤器时使其受伤后进行更换。

关于吸嘴内部的过滤器安装状态请参考后面的吸嘴过滤器。

2. 拿住安装治具（钢管），将停止环插入到抵住中心销为止。（只有在拆除停止环的时候）

3. 拿住安装治具（钢管）插入过滤器（小）。

注意 ) 过滤器（小）的厚度只有 1mm，在插入时请注意容易倾斜。也请注意不要过分插入。

4. 使过滤器的法兰部分碰到吸嘴端面用力将过滤器（大）插入进去。过滤器（大）没有必

要使用治具。可以用手指插入。

4. 维修保养 MEC-XP143-3.0S

56 XP-143E 机械手册

关于过滤器的补充

定购过滤器时，请使用以下的袋装号。

（不能安装在 XP-141 用的吸嘴上）

此外，在初次定购过滤器的时候，推荐定购脱卸治具和过滤器为套件的号码 AGFPN8170。

袋装号

AGFPN8140( 停止环，20 个装 )

AGFPN8150( 过滤器大，100 个装 )

AGFPN8160( 过滤器小，100 个装 )

AGFPN8170 的套件品

1.AGFPN8140( 停止环，20 个装 )

2.AGFPN8150( 过滤器大，100 个装 )

3.AGFPN8160( 过滤器小，100 个装 )

4.GFPN1160 钢管（脱卸治具）

5.N2117C 通针（脱卸治具）

6.H3046G 塑料袋

MEC-XP143-3.0S 4. 维修保养

XP-143E 机械手册 57

吸嘴过滤器

吸嘴过滤器是为了防止工作头内部以及活塞内部（机器中枢部分）积有污垢而使机器本身

的元件吸取力降低为目的研发的。增加了过滤器后，各个吸嘴的元件吸取力有所降低，对于

元件使用本公司推荐的吸嘴尺寸的吸嘴时没有问题。比其更重要的是当使用尺寸小「贴装

可能的吸嘴」的时侯或者在其之下的吸嘴时，如果使用高一级的吸嘴时，请充分确认元件的

吸取力之后再进行贴装。今后作为维修保养元件的无过滤器的吸嘴，将停止销售。另外，在

吸嘴上装有过滤器后，以前需要每周进行清扫的吸嘴内部可以变换为每月进行一次更换过

滤器。从维修保养面上看也相当有利。

吸嘴过滤器有以下 3 个部件构成。

按照从吸嘴前端开始的停止环、过滤器（小）、过滤器（大）的顺序进行安装。

吸嘴过滤器可以安装在通常吸嘴以及自动切换用的吸嘴双方上。（不能安装在 XP-141 用的

吸嘴上）
