MEC-XP143-3.0S 6. 传感器位置
XP-143E 机械手册 79
6. 传感器位置
6.1 搬运轨道周围部分
No. I/O 地址 回路图号码 传感器名 内容
1 X028 T1LS-14A InStLftUpChk IN 平台升降台上升端确认
2 X028 T1LS-14B InStLftUpChk IN 平台升降台上升端确认
3 X01B T1LS-1 InStArriveChk IN 平台电路板到达确认
4 X027 T1LS-12T BackUpPinChk 备份支撑销干扰确认
5 X027 T1LS-12R BackUpPinChk 备份支撑销干扰确认
6 X01D T1LS-3 MainStArriveChk MAIN 平台电路板到达确认
7 X022 T1LS-8 MainStPassChk MAIN 平台电路板通过确认
8 T1LS-4
9 T1LS-5
10 X026 T1LS15A OutStLftUpChk OUT 平台升降台上升端确认
11 X026 T1LS15B OutStLftUpChk OUT 平台升降台上升端确认
12 X00E T1LS17 OutStArriveChk OUT 平台升降台电路板到达确认
13 X020 T1LS-6 OutStPassChk OUT 平台升降台电路板通过确认
11
4
5
2
3
6
7
13
12
10
9
8
4
5
1
6. 传感器位置 MEC-XP143-3.0S
80 XP-143E 机械手册
6.2 安全门周围部分
6.2.1 1 侧门周围部分
No. I/O 地址 回路图号码 传感器名 内容
1 X02E 31LS-7A Side1MfuUpChk MFU 上升端确认 (Side 1)
2 X02E 31LS-7B Side1MfuUpChk MFU 上升端确认 (Side 1)
3 X02F 31LS-6A Side1MfuDwnChk MFU 下降端确认 (Side 1)
4 X02F 31LS-6B Side1MfuDwnChk MFU 下降端确认 (Side 1)
5 X017 31LSCN-1AT Side1XYAxisInter X,Y 轴连锁 (Side 1)
6 X017 31LSCN-1AR Side1XYAxisInter X,Y 轴连锁 (Side 1)
7 X034 M1LS-6A Side1LSafetyCovChk L 型安全盖罩确认 (Side 1)
8 X034 M1LS-6B Side1LSafetyCovChk L 型安全盖罩确认 (Side 1)
9 X02C 31LS-11T Side1TpSetDetect1 料带压盖浮起检测 1 (Side 1)
10 X02C 31LS-11R Side1TpSetDetect1 料带压盖浮起检测 1 (Side 1)
11 X017 M1LS1T Side1XYAxisInter X,Y 轴连锁 (Side1)
12 X017 M1LS1R Side1XYAxisInter X,Y 轴连锁 (Side1)
13 X029 31LS-12T Side1TpSetDetect2 料带压盖浮起检测 2 (Side 1)
14 X029 31LS-12R Side1TpSetDetect2 料带压盖浮起检测 2 (Side 1)
15 X038 M1LS-4A/B Side1DustBoxChk 废料带 BOX 有无确认 (Side 1)
MEC-XP143-3.0S 6. 传感器位置
XP-143E 机械手册 81

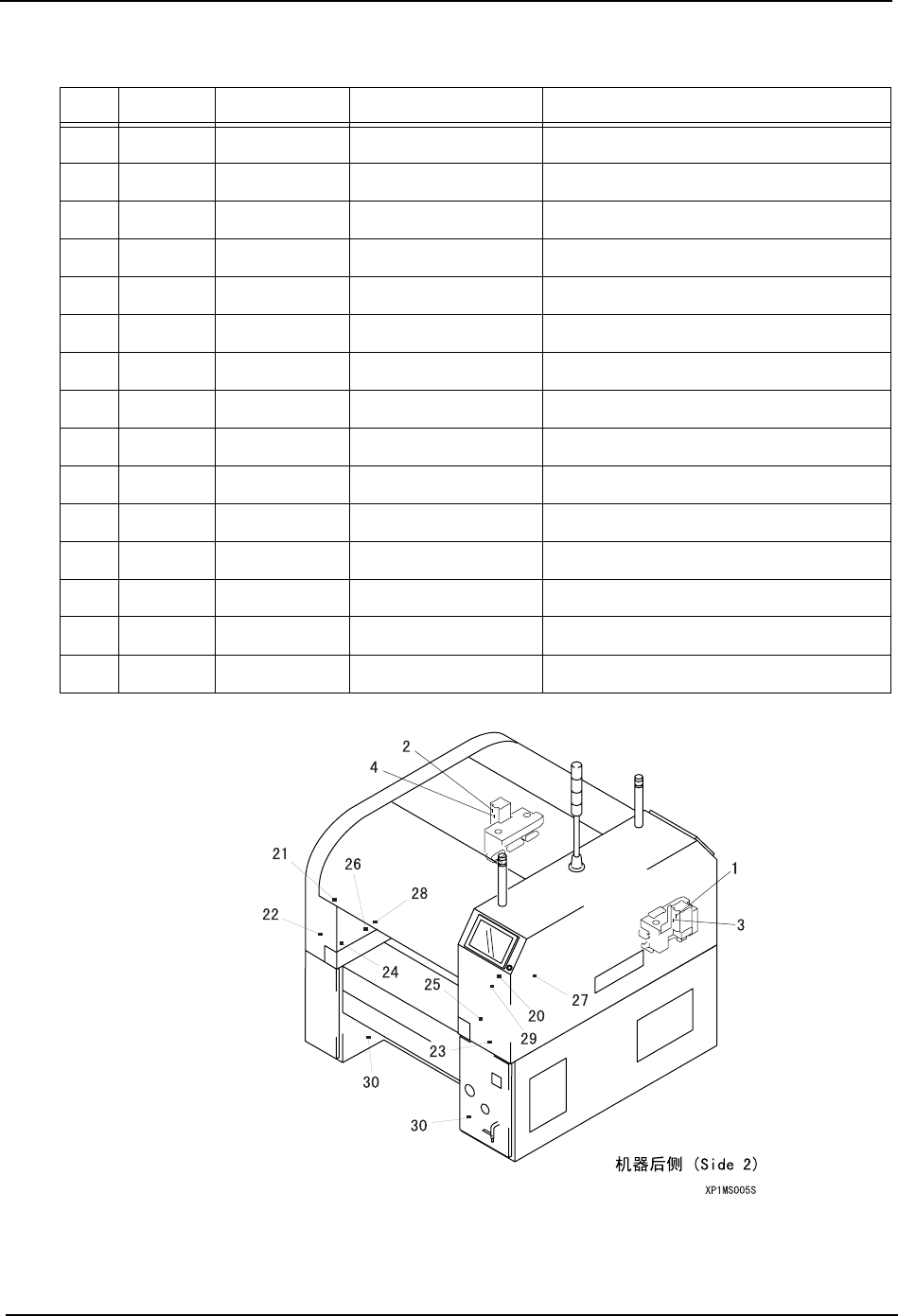

6.2.2 2 侧门周围部分
No. I/O 地址 回路图号码 传感器名 内容
16 X03F 31LS-10A Side2MfuDwnChk MFU 下降端确认 (Side 2)
17 X03F 31LS-10B Side2MfuDwnChk MFU 下降端确认 (Side 2)
18 X03E 31LS-9A Side2MfuUpChk MFU 上升端确认 (Side 2)
19 X03E 31LS-9B Side2MfuUpChk MFU 上升端确认 (Side 2)
20 X01A 31LS-11T Side2XYAxisInter X,Y 轴连锁 (Side 2)
21 X01A 31LS-11R Side2XYAxisInter X,Y 轴连锁 (Side 2)
22 X01A 34LS-3AR Side2XYAxisInter X,Y 轴连锁 (Side 2)
23 X01A 34LS-3AT Side2XYAxisInter X,Y 轴连锁 (Side 2)
24 X037 M1LS-16A Side2LSafetyCovChk L 型安全盖罩确认 (Side 2)
25 X037 M1LS-16B Side2LSafetyCovChk L 型安全盖罩确认 (Side 2)
26 X03C 31LS-13T Side2TpSetDetect1 料带压盖浮起检测 1 (Side 2)
27 X03C 31LS-13R Side2TpSetDetect1 料带压盖浮起检测 1 (Side 2)
28 X02B 31LS-14T Side2TpSetDetect2 料带压盖浮起检测 2 (Side 2)
29 X02B 31LS-14R Side2TpSetDetect2 料带压盖浮起检测 2 (Side 2)
30 X039 M1LS-14A/B Side2DustBoxChk 废料带 BOX 有无确认 (Side 2)
