15 3 Einrichten der Datenschnittstellen TCP/IP DieKongurationderTCP/IP SchnittstellelässtsichübereininteraktivesMenüamDisplaydesDruckerseinfach einstellen. Im Auslieferungszustand steht das Gerät im DHCP…

14 142 Einleitung

2.7.3 Einrichten der Netzwerkverbindung

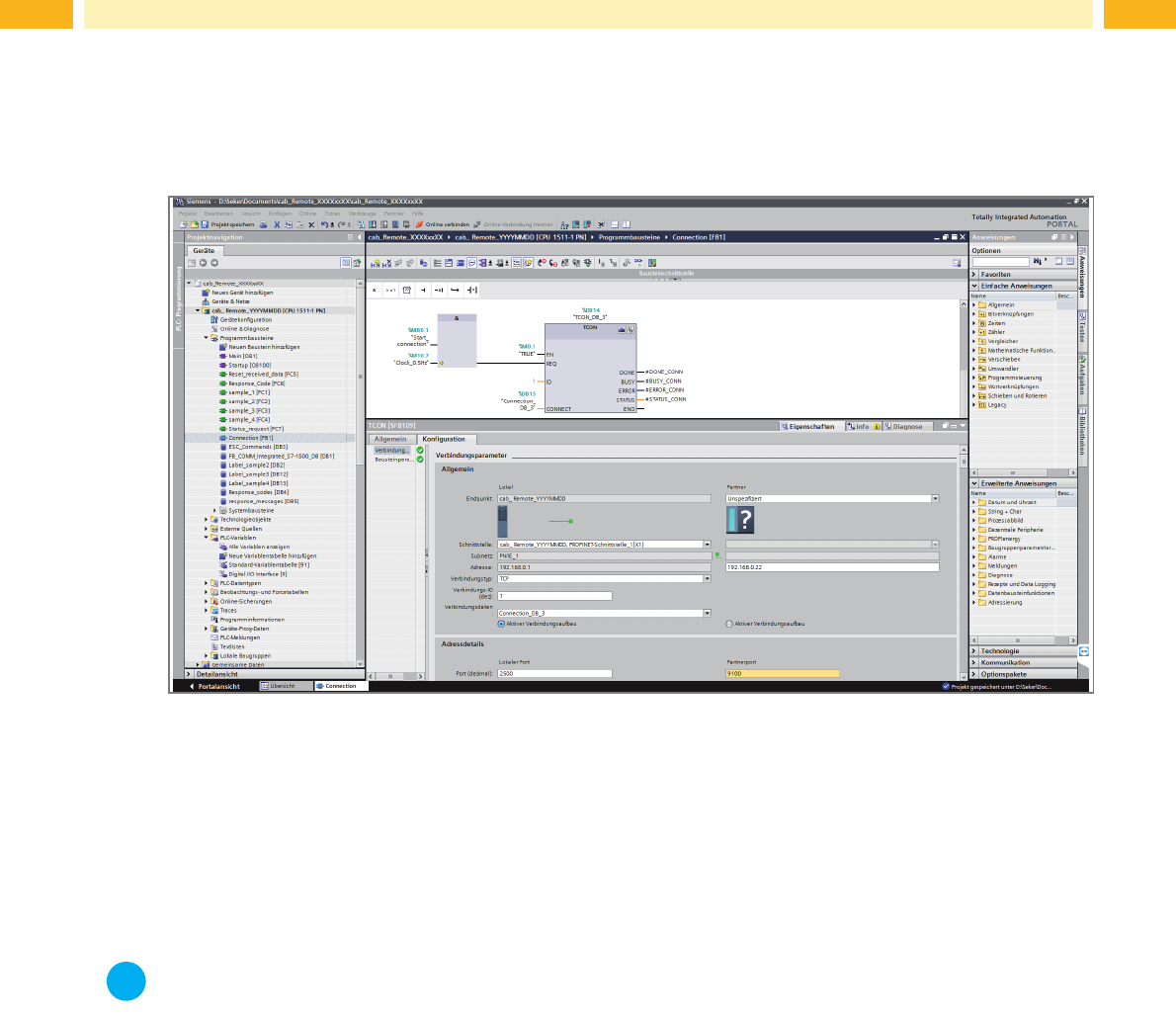

Im Funktionsbaustein FB1 ist der Kommunikationsbaustein TCON zum Aufbauen der Verbindung zwischen SPS und

HERMESQ/SQUIX/PXQfestgelegt.Darüberhinauswirdhierdeniert,wieDatenzumDrucksystemgesendetund

empfangen werden.

Im Funktionsbaustein werden folgende Angaben gemacht:

• Beschreibung der lokalen und Partnersteuerung

• Lokale und Partner IP-Adresse

• DenitiondesSpeicherbereichs,inwelchemVerbindungsdatenabgelegtwerden

• Lokale Portadresse

• Portadresse des Partners

Hinweis!

Der Drucker ist im Auslieferungszustand auf DHCP eingestellt.

3 Einrichten der Datenschnittstellen TCP/IP

DieKongurationderTCP/IPSchnittstellelässtsichübereininteraktivesMenüamDisplaydesDruckerseinfach

einstellen. Im Auslieferungszustand steht das Gerät im DHCP Modus, frei für die Vergabe einer dynamischen IP

AdresseimNetzwerk.Umeinevordenierte,statischeIPAdressezuvergebengehenSiewiefolgtvor:

Schritt Aktion

1 Drücken von

2 Auswahl Einstellungen

3 Auswahl Schnittstellen

4 Auswahl Ethernet

IP Adresse, Mask und Gateway können nur dann eingestellt werden, wenn der DHCP Modus zuvor abgeschalten

wurdeundeinestatischeAdresseimkundenseitigenNetzwerkvergebenwurde.DabeikannfolgendeDenition

vorgenommen werden:

• Die IP Adresse des Drucksystems im IP V4 Adressbereich

• DieSubNetMaskedeslokalenNetzeszurKlassizierungdesAdressbereiches

• Das Gateway als Verbindungsadresse zwischen lokalen und externen Netzwerken. Dazu dient die IP Adresse

des Computers(Routers) im lokalen Netzwerk, über den die Verbindung erfolgen kann. Die Adresse des Routers

kann auch über DHCP übergeben werden.

Zusätzlich kann im Menü "Fehler" auch gewählt werden, ob der Drucker bei Problemen mit der Netzwerkverbindung

in einen Fehlerzustand gehen soll. Die Fehlermeldung hat eine Auswirkung auf die Statusmeldungen des Druckers

bei der Statusabfrage und auf die Signale der digitalen Schnittstelle.

Hinweis!

IP Adresse, Mask und Gateway können nur dann eingestellt werden, wenn der DHCP Modus zuvor

abgeschaltet wurde.

Hinweis!

Sofern die Auswertung des Netzwerkfehlers ausgewählt wurde erfolgt bei einer Netzwerkstörung ein unmit-

telbarer Einuss auf die Statusmeldungen bezüglich der Betriebsbereitschaft des Druckers.

Hinweis!

Die aktuell eingestellte IP Adresse kann am Display des Druckers abgerufen werden. Drücken Sie zunächst

Menü und wählen Sie das Untermenü „i“ aus. Bestätigen Sie mit Enter in der Mitte des Displays. Durch

Scrollen im angezeigten Listing kommen Sie zur Ausgabe der IP Adresse.

16 16

4 Vorbereiten der Druckdaten

4.1 Etikett für Speicherkarte

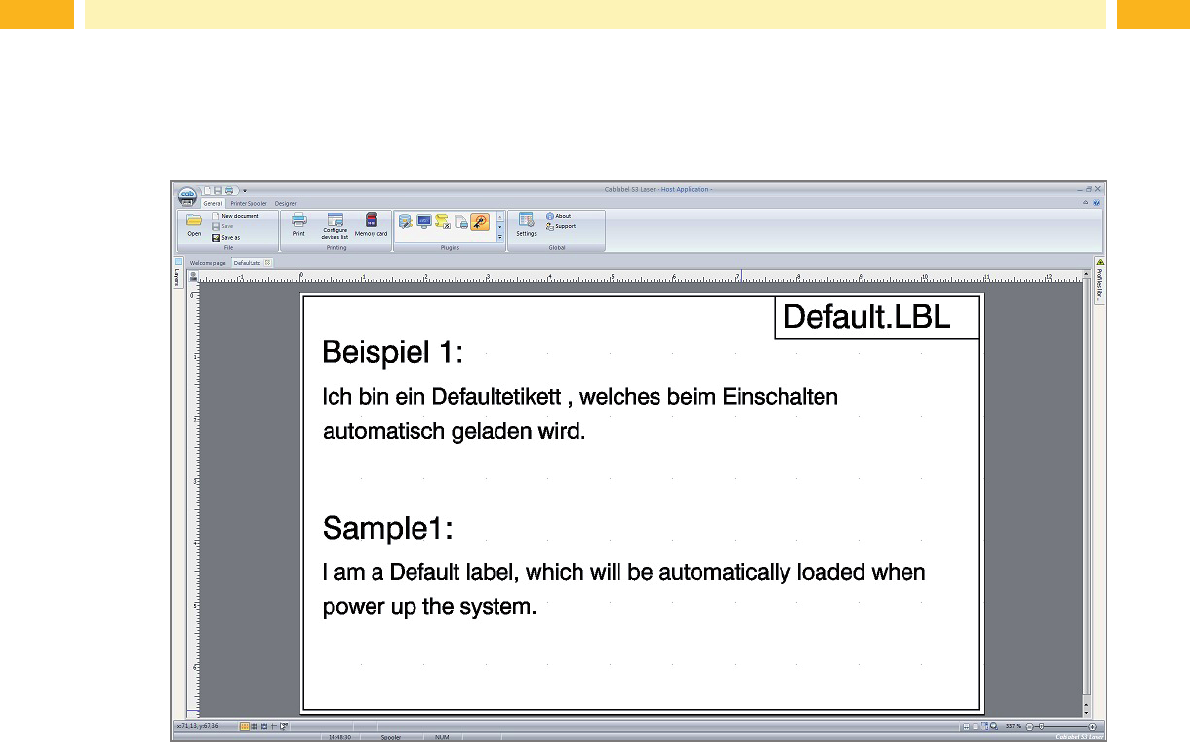

Im folgenden Beispiel wird gezeigt, wie ein Layout, welches mit cablabel S3 Lite erstellt wurde, zu einer J-Script Datei

konvertiert wird:
