35 6.2 Beispiel 2 6.2.1 Beschreibung Bei der Applikation handelt es sich um die Kennzeichnung eines Bauteils durch ein Etikett mit konstanten, unverän- derlichen Daten. Die Etikettendaten sind weder im Drucker noch auf e…

34 346 Programmbeispiele

6.1.4 Flowchart

Hinweis!

Grüne Elemente entsprechen den digitalen Signalen der I/O Schnittstelle.

6.2 Beispiel 2

6.2.1 Beschreibung

Bei der Applikation handelt es sich um die Kennzeichnung eines Bauteils durch ein Etikett mit konstanten, unverän-

derlichen Daten.

Die Etikettendaten sind weder im Drucker noch auf einer Speicherkarte im Drucker vorhanden und werden für

jeden Druck, erneut von der Steuerung als ASC II Zeichenkette über die TCP/IP Datenschnittstelle zum Drucker

übertragen.

Die Steuerung und Überwachung der Applikation erfolgt ausschließlich über die I/O Schnittstelle von HERMES Q /

SQUIX / PX Q.

Die Applikation wurde am Beispiel in Kombination mit einem Stempelhubapplikator Typ 4014 programmiert.

Detail Beschreibung

Etikettenname BSP2.LBL

Etikettenformat 110x68 mm

Einsatz Speicherkarte Nein

Unterschiedliche Etikettenlayouts Nein

Variable Daten Nein

Schnittstelle Druckdaten TCP/IP

Schnittstelle Automation Digitale I/O-Schnittstelle

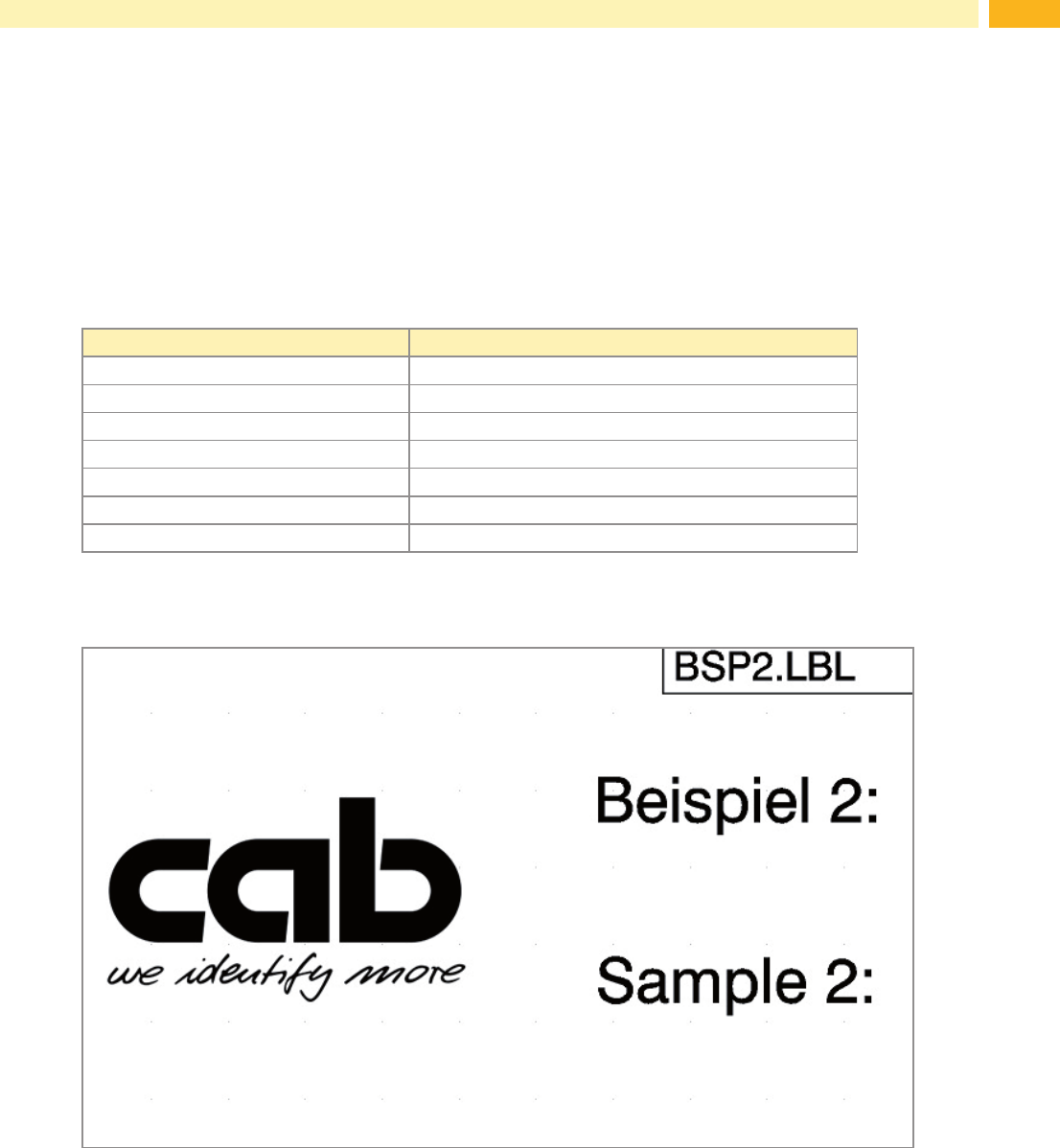

6.2.2 Layout

6 Programmbeispiele

36 36

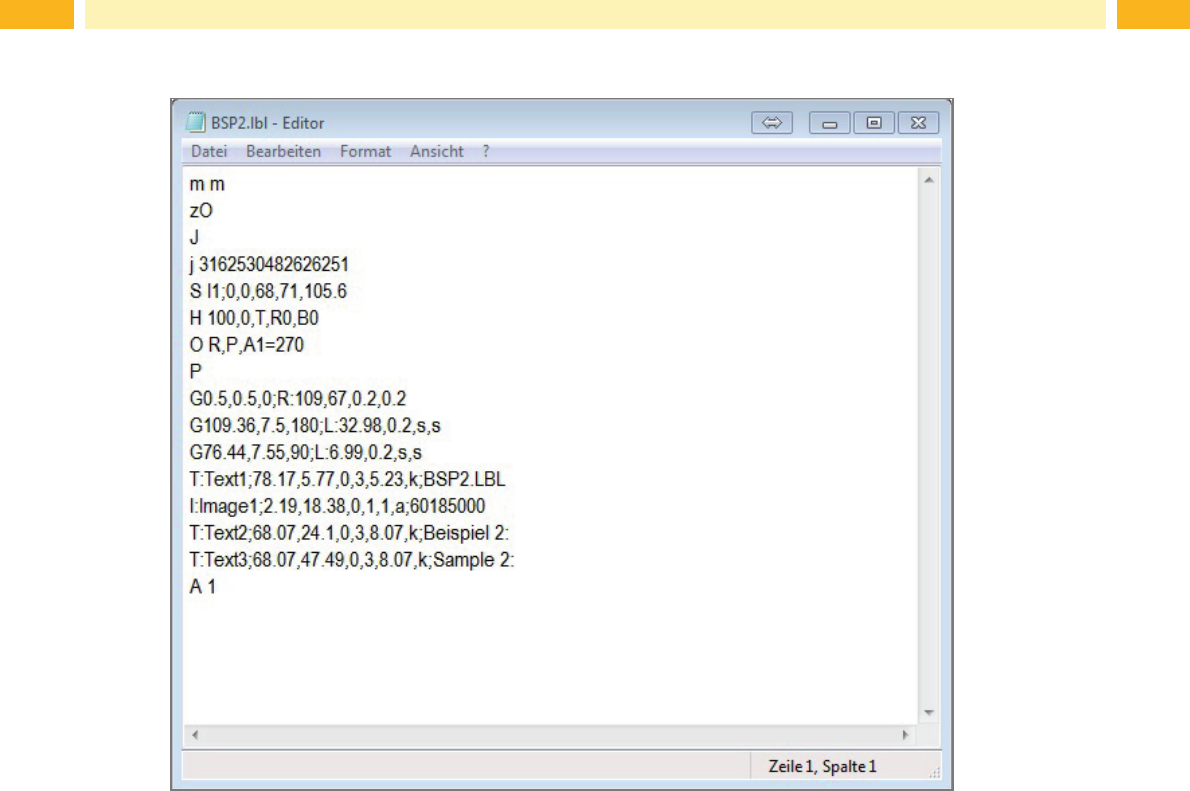

Layout in der Druckersprache JScript (siehe Kapitel 4.1 Etikett für Speicherkarte)

6.2.3 SPS Programmbeispiel

DasBeispielprogrammbendetsichimProjektcab_Remote_YYYYMMDDinderFunktionSample1[FC2].

6 Programmbeispiele
