8.2 Interne Beschaltung der Ein- und Ausgänge

Digitale Eingänge

• konform zu IEC/EN 61131-2 (Typ1+3)

• Arbeitsspannung: 24 V= (18..30 V)

• Schalt-Logik: PNP-schaltend

• Logischer Pegel „0“: < 5 V=

• Logischer Pegel „1“: > 15 V=

• Eingangsstrom pro Kanal: 4..5 mA (bei 24 V=)

• Galvanische Trennung: 3,75 kV

• Verpolschutz: Ja

• ESD-Schutz: bis 8 kV

Digitale Ausgänge

• konform zu IEC/EN 61131-2

• Arbeitsspannung: 24 V= (18..30 V)

• Schalt-Logik: NPN/PNP-schaltend

• Ausgangsstrom pro Kanal: 700 mA

• Ausgangsstrom gesamt: 700 mA (Überlastschutz)

• Galvanische Trennung: 3,75 kV

• Kurzschlussfest: Ja

• Verpolschutz: Ja

• ESD-Schutz: bis 8 kV

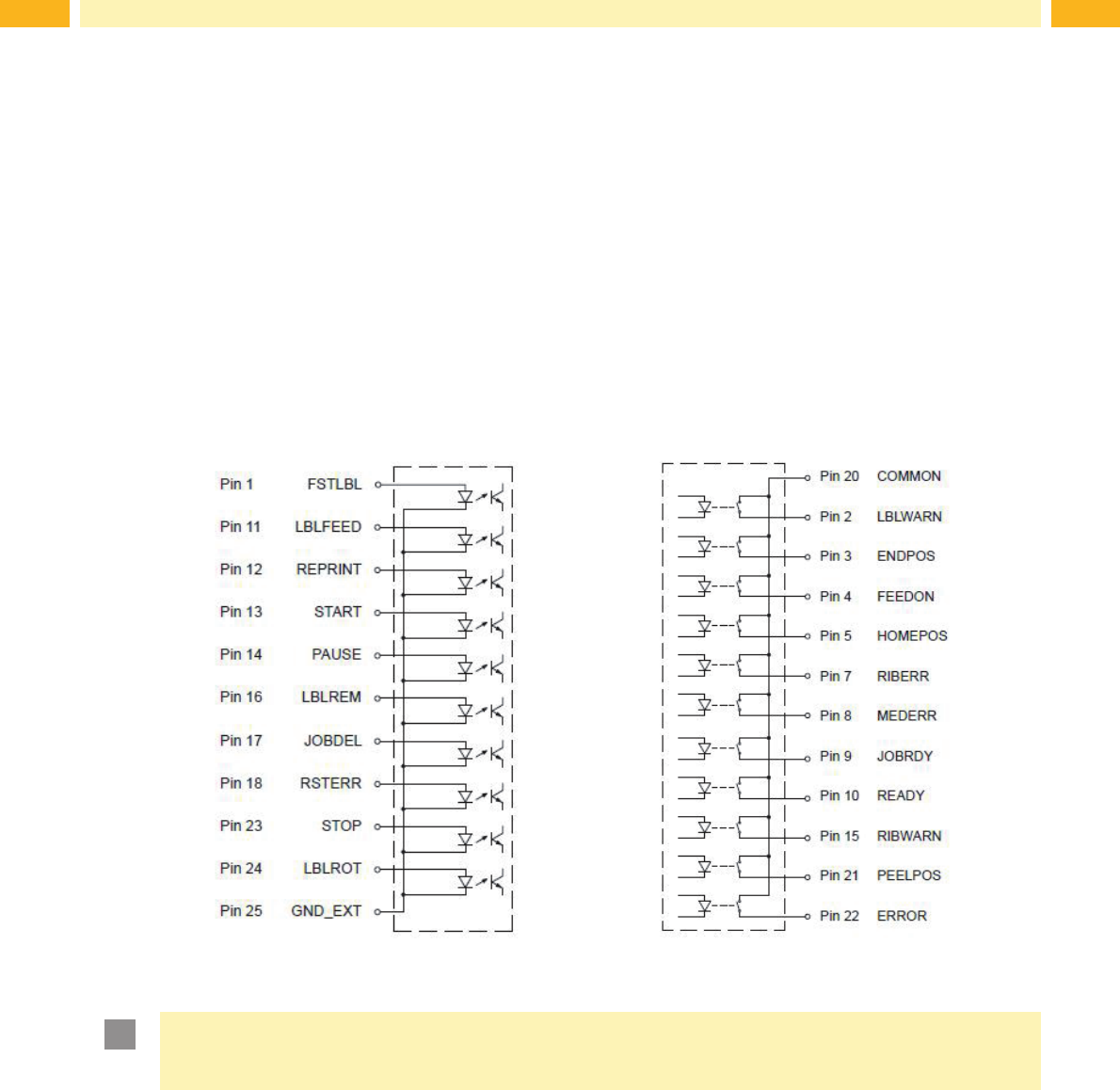

Schaltung der Eingänge Schaltung der Ausgänge

Achtung!

Funktionsverlust!

Die externe Beschaltung von Pin 20 mit 0 V ist nicht zulässig.

I/O Schnittstelle

598 I/O Schnittstelle

8.3 Externe Mindestbeschaltung

Betrieb ohne cab-Applikator Betrieb mit cab-Applikator

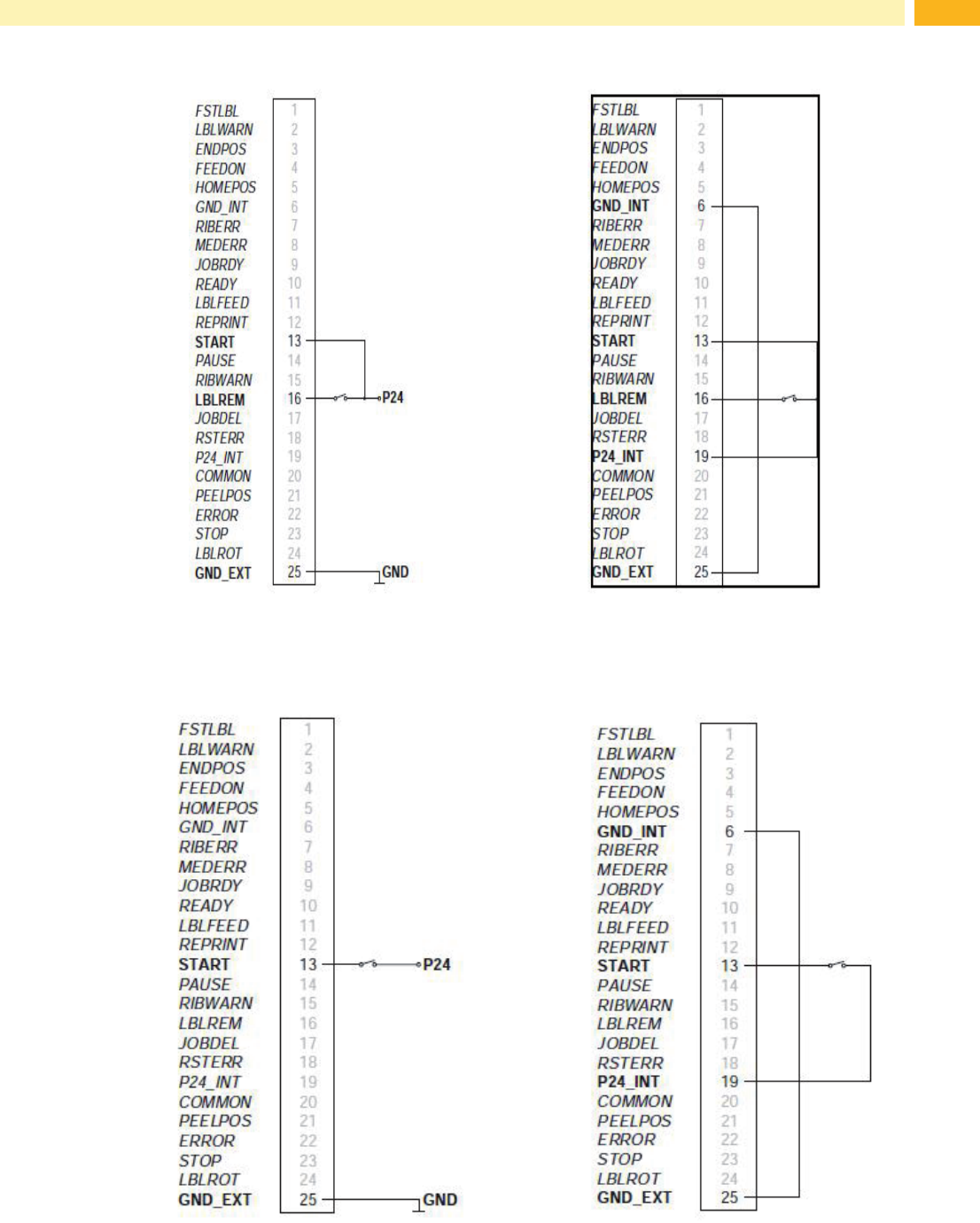

Bild 2 Mindestbeschaltung der I/O-Schnittstelle unter Nutzung der internen Spannung 24P

Betrieb ohne cab-Applikator Betrieb mit cab-Applikator

Bild 3 Mindestbeschaltung der I/O-Schnittstelle mit externer Spannungsversorgung
