16 16 4 V orbereiten der Druckdaten 4.1 Etikett für Speicherkarte Im folgenden Beispiel wird gezeigt, wie ein Layout, welches mit cablabel S3 Lite erstellt wurde, zu einer J-Script Datei konvertiert wird:

3 Einrichten der Datenschnittstellen TCP/IP

DieKongurationderTCP/IPSchnittstellelässtsichübereininteraktivesMenüamDisplaydesDruckerseinfach

einstellen. Im Auslieferungszustand steht das Gerät im DHCP Modus, frei für die Vergabe einer dynamischen IP

AdresseimNetzwerk.Umeinevordenierte,statischeIPAdressezuvergebengehenSiewiefolgtvor:

Schritt Aktion

1 Drücken von

2 Auswahl Einstellungen

3 Auswahl Schnittstellen

4 Auswahl Ethernet

IP Adresse, Mask und Gateway können nur dann eingestellt werden, wenn der DHCP Modus zuvor abgeschalten

wurdeundeinestatischeAdresseimkundenseitigenNetzwerkvergebenwurde.DabeikannfolgendeDenition

vorgenommen werden:

• Die IP Adresse des Drucksystems im IP V4 Adressbereich

• DieSubNetMaskedeslokalenNetzeszurKlassizierungdesAdressbereiches

• Das Gateway als Verbindungsadresse zwischen lokalen und externen Netzwerken. Dazu dient die IP Adresse

des Computers(Routers) im lokalen Netzwerk, über den die Verbindung erfolgen kann. Die Adresse des Routers

kann auch über DHCP übergeben werden.

Zusätzlich kann im Menü "Fehler" auch gewählt werden, ob der Drucker bei Problemen mit der Netzwerkverbindung

in einen Fehlerzustand gehen soll. Die Fehlermeldung hat eine Auswirkung auf die Statusmeldungen des Druckers

bei der Statusabfrage und auf die Signale der digitalen Schnittstelle.

Hinweis!

IP Adresse, Mask und Gateway können nur dann eingestellt werden, wenn der DHCP Modus zuvor

abgeschaltet wurde.

Hinweis!

Sofern die Auswertung des Netzwerkfehlers ausgewählt wurde erfolgt bei einer Netzwerkstörung ein unmit-

telbarer Einuss auf die Statusmeldungen bezüglich der Betriebsbereitschaft des Druckers.

Hinweis!

Die aktuell eingestellte IP Adresse kann am Display des Druckers abgerufen werden. Drücken Sie zunächst

Menü und wählen Sie das Untermenü „i“ aus. Bestätigen Sie mit Enter in der Mitte des Displays. Durch

Scrollen im angezeigten Listing kommen Sie zur Ausgabe der IP Adresse.

16 16

4 Vorbereiten der Druckdaten

4.1 Etikett für Speicherkarte

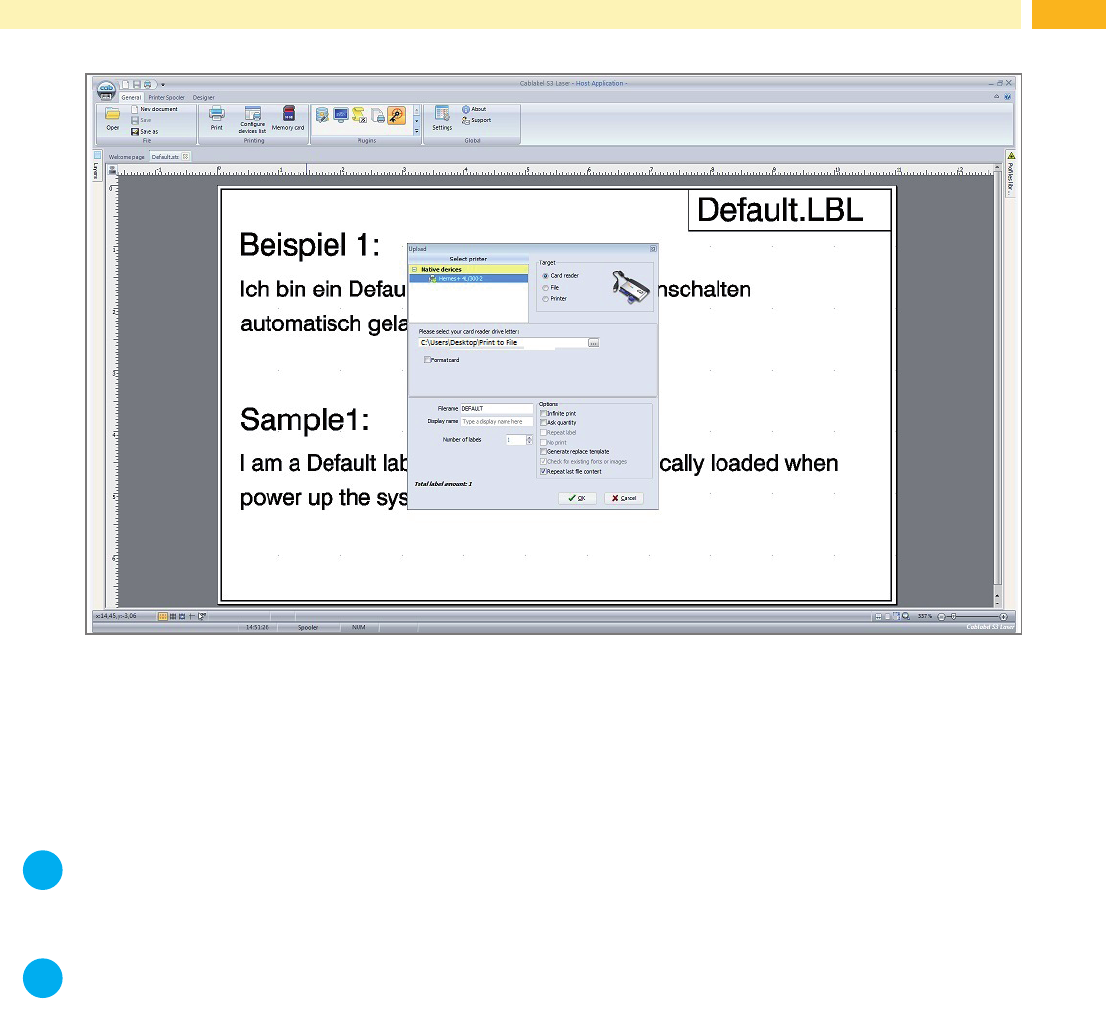

Im folgenden Beispiel wird gezeigt, wie ein Layout, welches mit cablabel S3 Lite erstellt wurde, zu einer J-Script Datei

konvertiert wird:

 Unter Allgemein das Speichermedium auswählen

 Drucker Typ auswählen

 Unter Ziel die Funktion Kartenleser auswählen

 Pfad zum Speichern der Datei auswählen

 Dateiname vergeben und mit OK bestätigen

Hinweis!

„Default.LBL“ Etiketten werden beim Einschalten des Systems oder bei einem „Harten“ RESET (ESC!ESC!)

über die I/O oder Datenschnittstelle geladen.

Hinweis!

Bei Etiketten, die wiederholt gedruckt werden sollen, muss "Wiederholt das Etikett (Loop)" ausgewählt

werden.
