56 56 8 I/O Schnittstelle Für die Einbindung in einen übergeordneten Steuerungsablauf ist das Gerät mit einer I/O-Schnittstelle ausgerüstet, über die der Etikettiervorgang gestartet und unterbrochen werden kann. Ebenso w…

7.1.8 R

Befehl R

Verwendung Das R Kommando dient zum Ersetzen von alphanumerischen Objekten/Feldern in sich

bereits im Arbeitsspeicher des Druckers befindlichen Etikettenlayouts. Die zu ersetzenden

Objekte/Felder werden an Hand des Namens identifiziert.

Programmcode R Objektname;Daten

Parameter Objektname: Ist der Name des Objekts, welches ersetzt werden soll

Daten: Ist der neue Feldwert des Objekts, der übergeben wird

Rückmeldung -

Bemerkung Der Befehl kann nur angewendet werden, wenn das betreffende Etikettenlayout bereits in den

Arbeitsspeicher des Druckers geladen wurde.

Achtung!

Es ist zwingend erforderlich, dass sich der Objekt- / Feldname im Layout bendet. Es erfolgt keine

Rückmeldung, sofern das Objekt/Feld nicht vorhanden ist.

7.1.9 Ml

Befehl Ml

Verwendung Der Befehl Ml lädt ein vorhandenes Etikett von einem Speicherort in den Arbeitsspeicher

des Druckers.

Programmcode MlTyp;[Pfad]Name

Parameter Typ: Unterscheidet in die unterschiedlichen Dateiformate

• LBL – Etikett

• FNT – Font

• IMG – Bilddatei

Pfad:OptionalerParameterzurAngabedesPfadnamens,indemsichdieDateibendet

• /card/ Lädt eine Datei von der optionalen SD-Karte

wird dieser optionale Wert weggelassen, dann wird die Datei aus dem Default-

speicher geladen.

• /iffs/ Lädt eine Datei vom internen Flash Speicher (iffs)

• /sdcard/ Lädt eine Datei von der SD-Karte

• /usbmen/ Lädt eine Datei vom USB Speicher

Name: Dateiname auf der Speicherkartei

Rückmeldung Wenn die aufgerufene Datei nicht vorhanden ist erfolgt eine Rückmeldung „Datei nicht

gefunden!“

Bemerkung Erfolgt keine Pfadangabe wird die Datei automatisch von dem im Setup angegebenen

Speicherort geladen.

Hinweis!

Erfolgt keine Pfadangabe, wird die Datei automatisch aus dem im Setup angegebenen Speicherort geladen.

7 Remote Befehle

56 568 I/O Schnittstelle

Für die Einbindung in einen übergeordneten Steuerungsablauf ist das Gerät mit einer I/O-Schnittstelle ausgerüstet,

über die der Etikettiervorgang gestartet und unterbrochen werden kann. Ebenso werden Status- und insbesondere

Fehlermeldungen an die übergeordnete Steuerung übergeben.

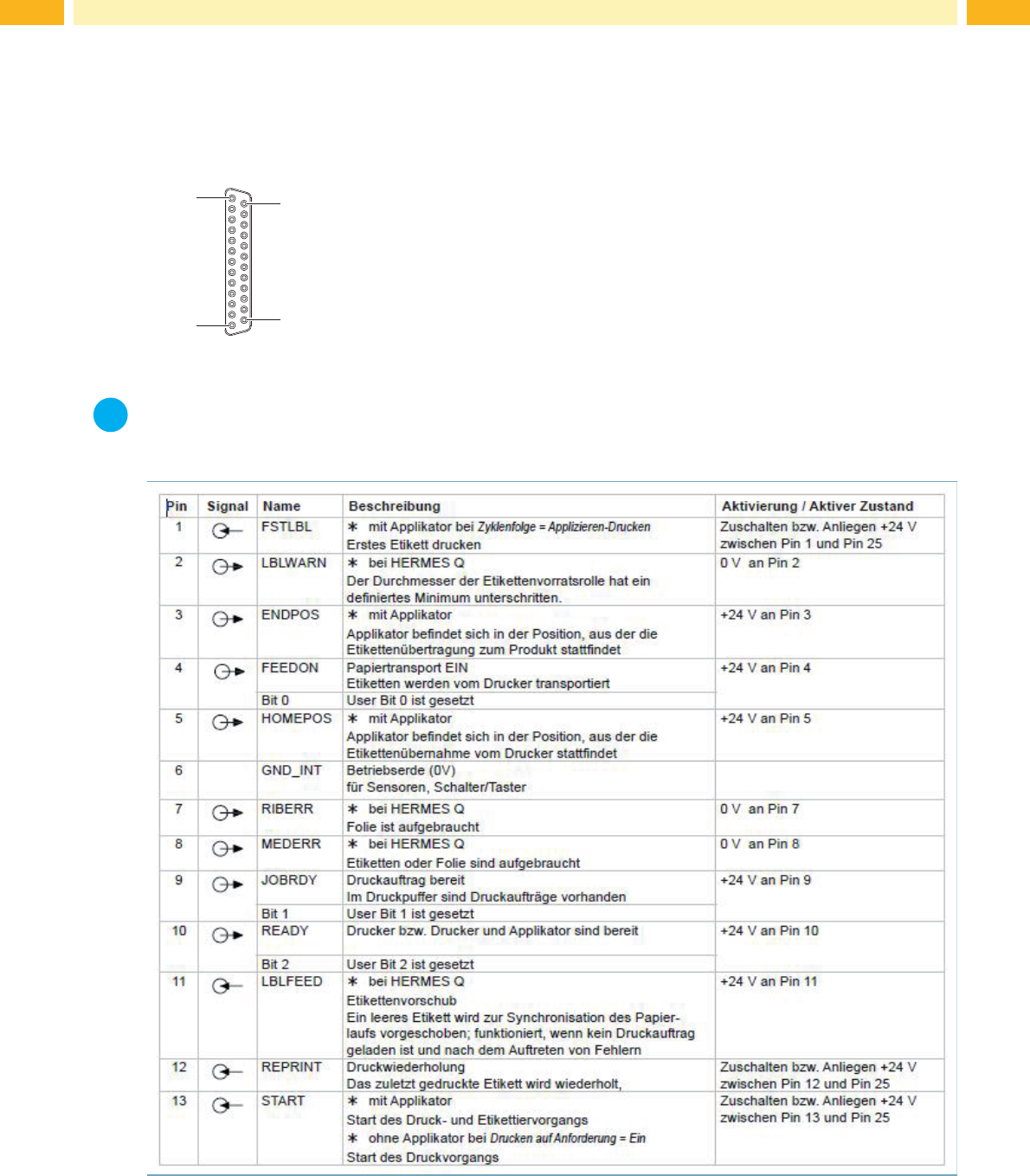

8.1 Pinbelegung

Die Schnittstelle besitzt eine 25-polige SUB-D-Buchse.

Pin 25

Pin 14

Pin 13

Pin 1

Bild 1 I/O-Schnittstelle

Hinweis!

Per Direktprogrammierung ist es möglich, die Funktion der Ausgänge an den Pins 4, 9, 10 und 21 temporär

neu zu denieren, um z.B. externe Geräte mit den Bits 0 bis 3 zu steuern -> Programmieranleitung.

8 I/O Schnittstelle

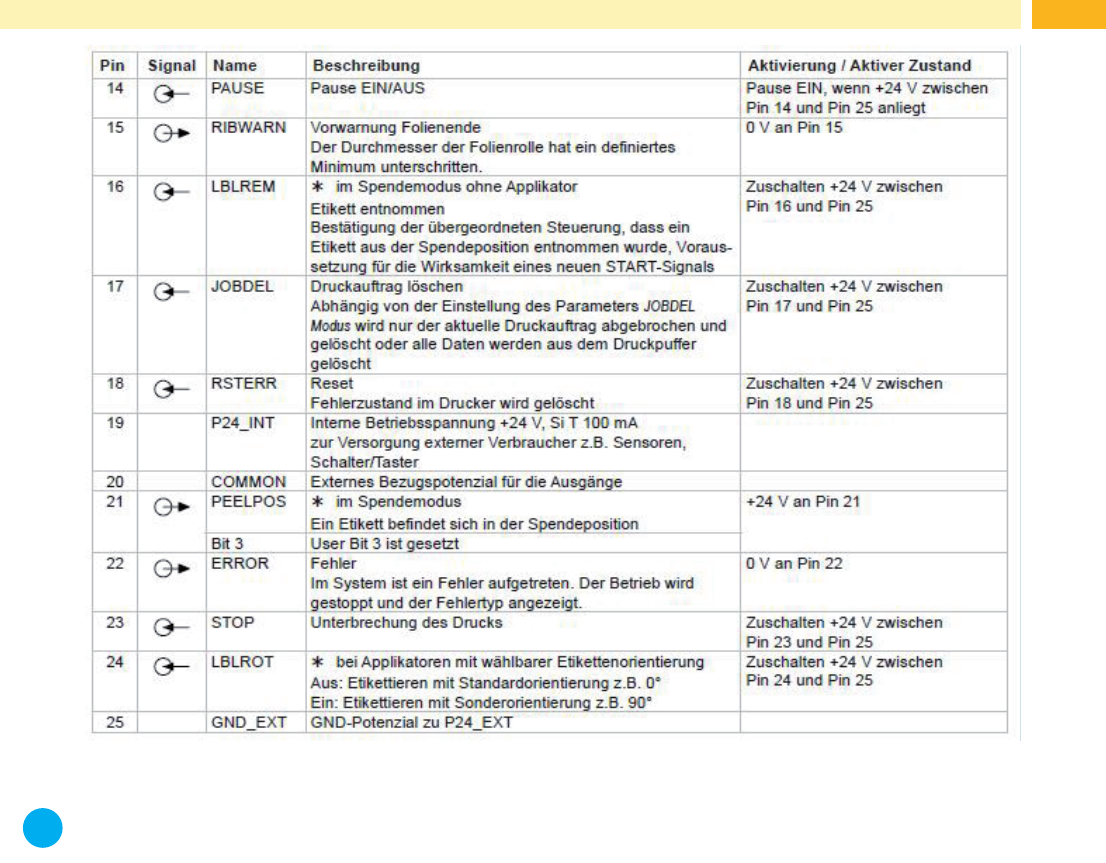

Tabelle 1 Pinbelegung der I/O-Schnittstelle

Hinweis!

Die Signale können je nach Druckertyp abweichen.
