40 40 6 Programmbeispiele 6.3.4 Flowchart i Hinweis! Blaue Elemente entsprechen den Remote Befehlen.
39

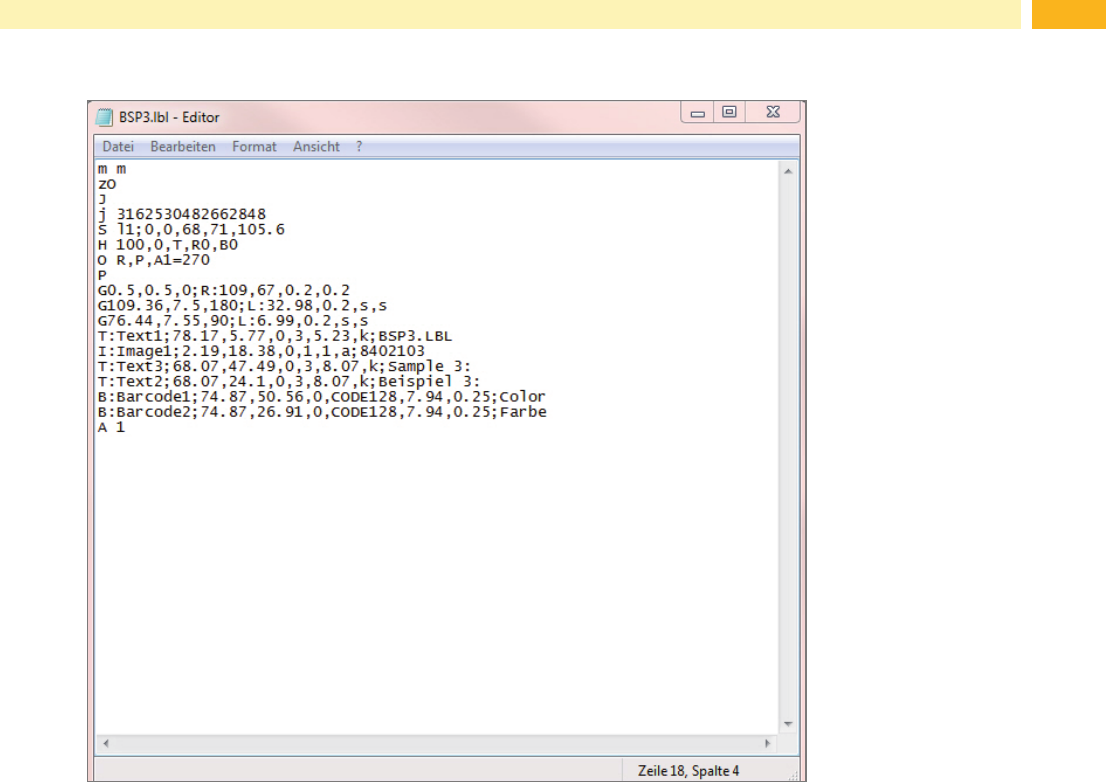

Layout in der Druckersprache JScript (siehe 4.1 Etikett für Speicherkarte)
6.3.3 SPS Programmbeispiel
DasBeispielprogrammbendetsichimProjektcab_Remote_YYYYMMDDinderFunktionSample1[FC3].
6 Programmbeispiele
40 40
6 Programmbeispiele

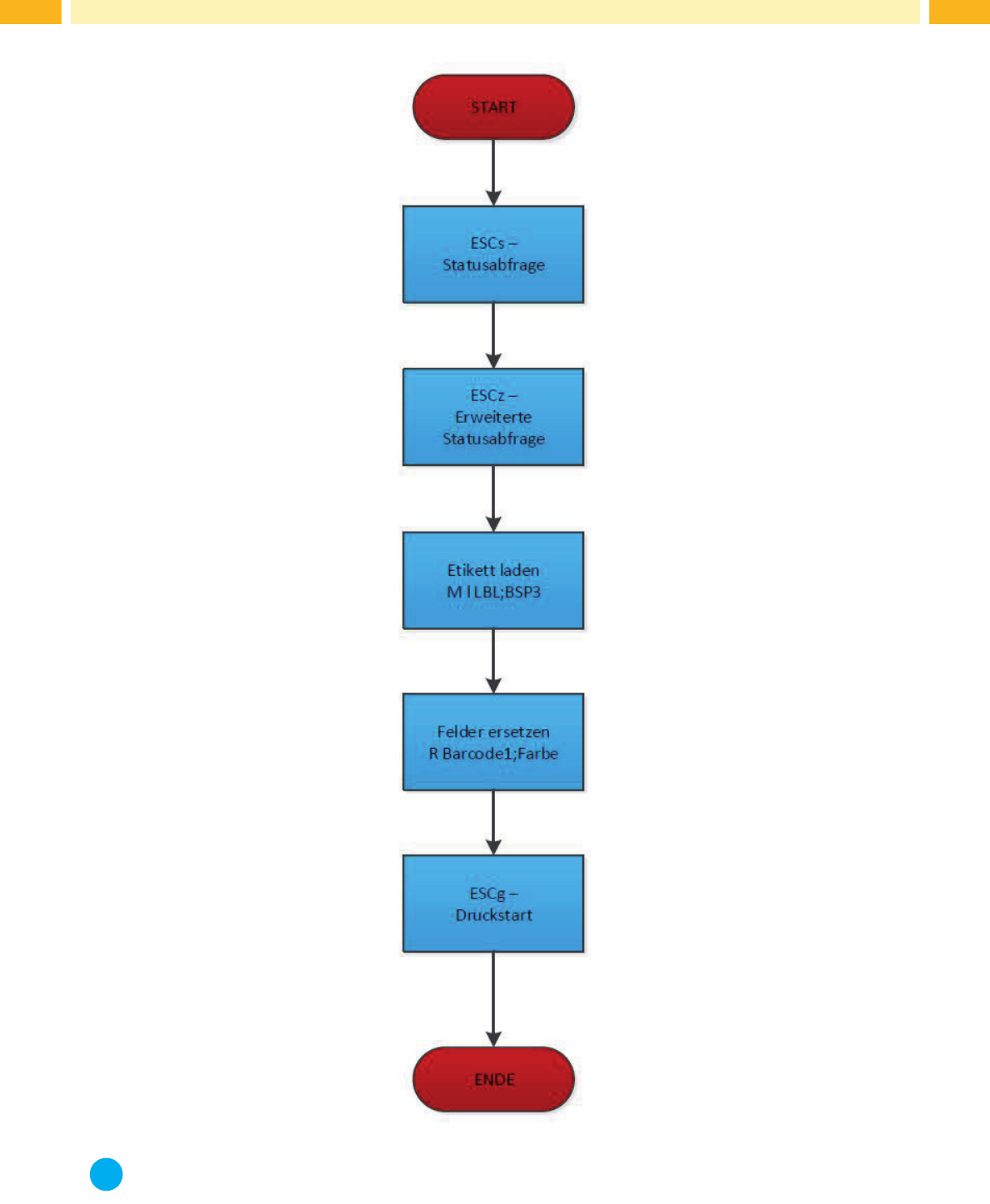

6.3.4 Flowchart
i
Hinweis!
Blaue Elemente entsprechen den Remote Befehlen.
41
6.4 Beispiel 4
6.4.1 Beschreibung
Bei der Applikation handelt es sich um die Kennzeichnung eines Bauteils durch insgesamt drei unterschiedliche
Etikettenlayouts im gleichen Format und mit variablen Daten.
Die Etikettenlayouts sind auf der Speicherkarte oder im Drucker unter entsprechendem Namen gespeichert. Der
Aufruf der Etikettenlayouts erfolgt über die TCP/IP Datenschnittstelle.
Die variablen Druckdaten werden für jeden Druck, erneut von der Steuerung als ASC II Zeichenkette über die TCP/IP
Datenschnittstelle zum Drucker übertragen.
Die Steuerung und Überwachung der Applikation erfolgt ausschließlich über die TCP/IP Datenschnittstelle von
HERMES Q / SQUIX / PX Q.
Die Applikation wurde am Beispiel in Kombination mit einem Stempelhubapplikator Typ 4014 programmiert.
Detail Beschreibung
Etikettenname BSP4_1.LBL, BSP4_2.LBL, BSP4_3.LBL
Etikettenformat 110x68 mm
Einsatz Speicherkarte Ja
Unterschiedliche Etikettenlayouts Ja
Variable Daten Ja
Schnittstelle Druckdaten TCP/IP
Schnittstelle Automation TCP/IP

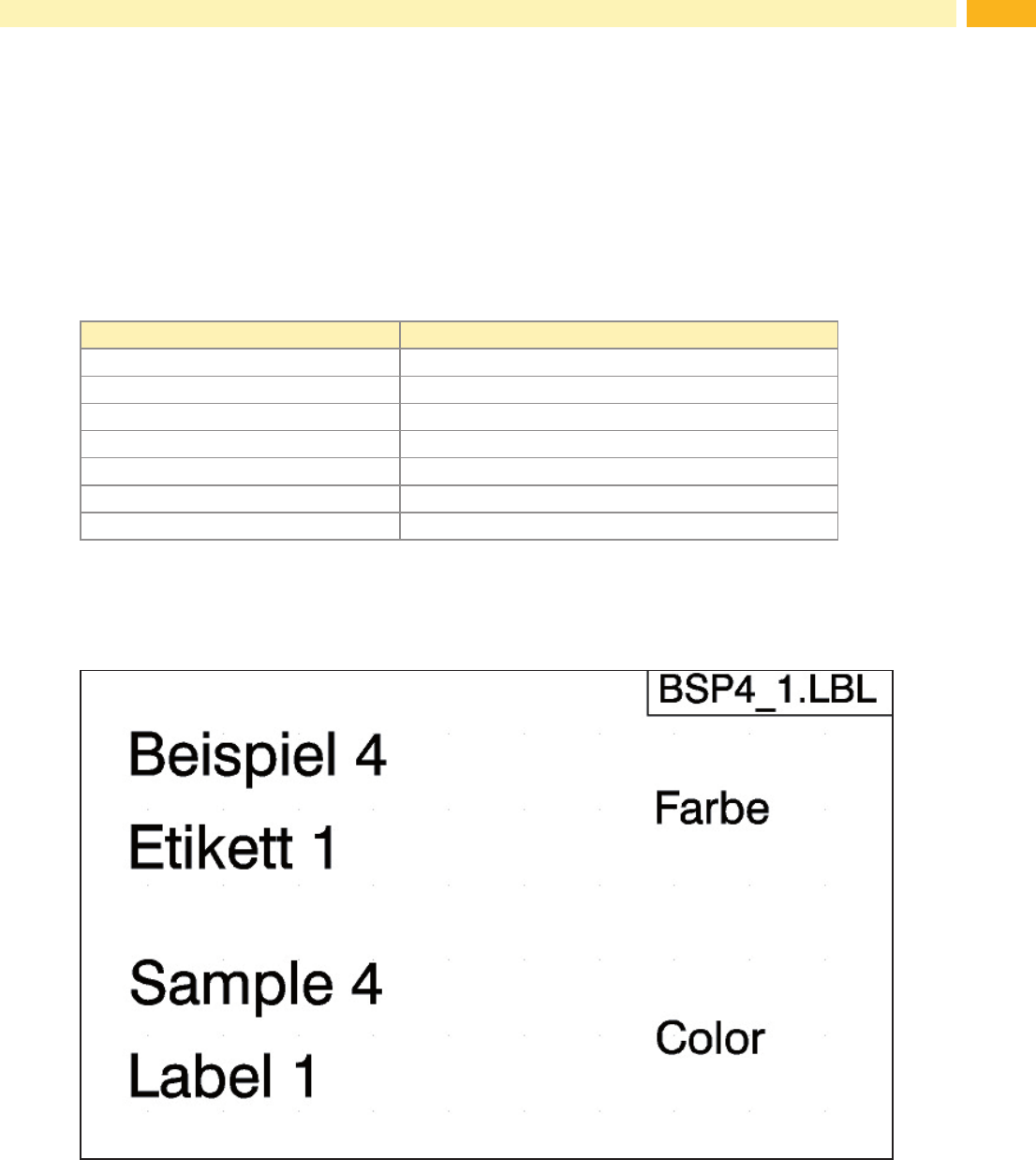

6.4.2 Layout
Layout 4_1
