26 26 5 Zugriff auf das Drucksystem Ordnerstruktur des über FTP erreichten Speichermediums DieüberFTPerreichbarenDateienbendensichinmehrerenOrdnern: Ordnername Inhalt ... Dateien, die durch Diagnosefunktionen e…
25
Für eine einfache Übertragung von Firmware-Dateien vom Computer zum Drucker kann der cabFirmwareUpdater
kostenlos von der cab-Webseite geladen werden.
Nach der Installation der Software ist es möglich, Firmware-Updates über die USB-, die Ethernet- oder
RS-232-Schnittstelle durchzuführen :
1. cabFirmwareUpdater starten.
2. Druckermodell auswählen.
3. Schnittstelle (Port) auswählen.
4. "Firmware" wählen.
5. Firmware-Datei lokalisieren und auswählen.
6. "Aktualisieren" klicken.
Die ausgewählte Datei wird in den Drucker geladen und das Firmware-Update gestartet.
5.1.3 FTP-Druckerverwaltung
Mit dem File Transfer Protocol (FTP) können über die Ethernet- oder WLAN-Schnittstelle Dateien im Netzwerk
verwaltet und transferiert werden. Für die Verwaltung des Druckers wird ein FTP-Programm (FTP-Client) benötigt,
das den Transfermodus “Binär” unterstützt. Der Drucker fungiert als FTP-Server.
Die FTP-Druckerverwaltung umfasst vier Funktionen:
• Direktes Drucken durch Kopieren von JScript- oder ZPL-Dateien
• Verwaltung der am Etikettendrucker installierten Speichermedien
• Verwaltung des IFFS
• UpdatederDruckerrmware.
FTP-Anmeldung
Zum Aufbau einer FTP-Verbindung muss der Client beim Server angemeldet werden. Die Art der Anmeldung ist vom
Client abhängig. Folgende Informationen müssen jedoch in jedem Fall angegeben werden:
• IP-Adresse des Etikettendruckers
• Benutzername und Passwort
Der Zugriff auf die Druckerverwaltungsfunktionen ist vom Benutzernamen abhängig:
Funktion Benutzername Default-Passwort
Drucken über FTP ftpprint print
Zugriff auf Speichermedium ftpcard card
Firmware-Update per FTP ftpadmin admin
Default Passwörter
i
Hinweis!
Die Passwörter können im Menü Sicherheit über das Register "Einstellung" der Webseite geändert werden.
Nach der Anmeldung kann auf den FTP-Server in ähnlicher Weise wie auf einen Windows-Ordner zugegriffen
werden.
!
Achtung!
Für die FTP-Anmeldung mit dem Benutzernamen “root” ist die Vereinbarung einer PIN zwingend erfor-
derlich. Die Ersteinstellung der PIN ist über das Bedienfeld oder über die Drucker-Website möglich.
5 Zugriff auf das Drucksystem
26 26
5 Zugriff auf das Drucksystem
Ordnerstruktur des über FTP erreichten Speichermediums
DieüberFTPerreichbarenDateienbendensichinmehrerenOrdnern:
Ordnername Inhalt
... Dateien, die durch Diagnosefunktionen erzeugt werden
fonts Schriftarten-Dateein
images Grak-Dateien
labels Etiketten-Dateien
misc Firmware-, Setup-, TMP-Dateien, Datenbanken
Ordnerstruktur des FTP-Servers
27

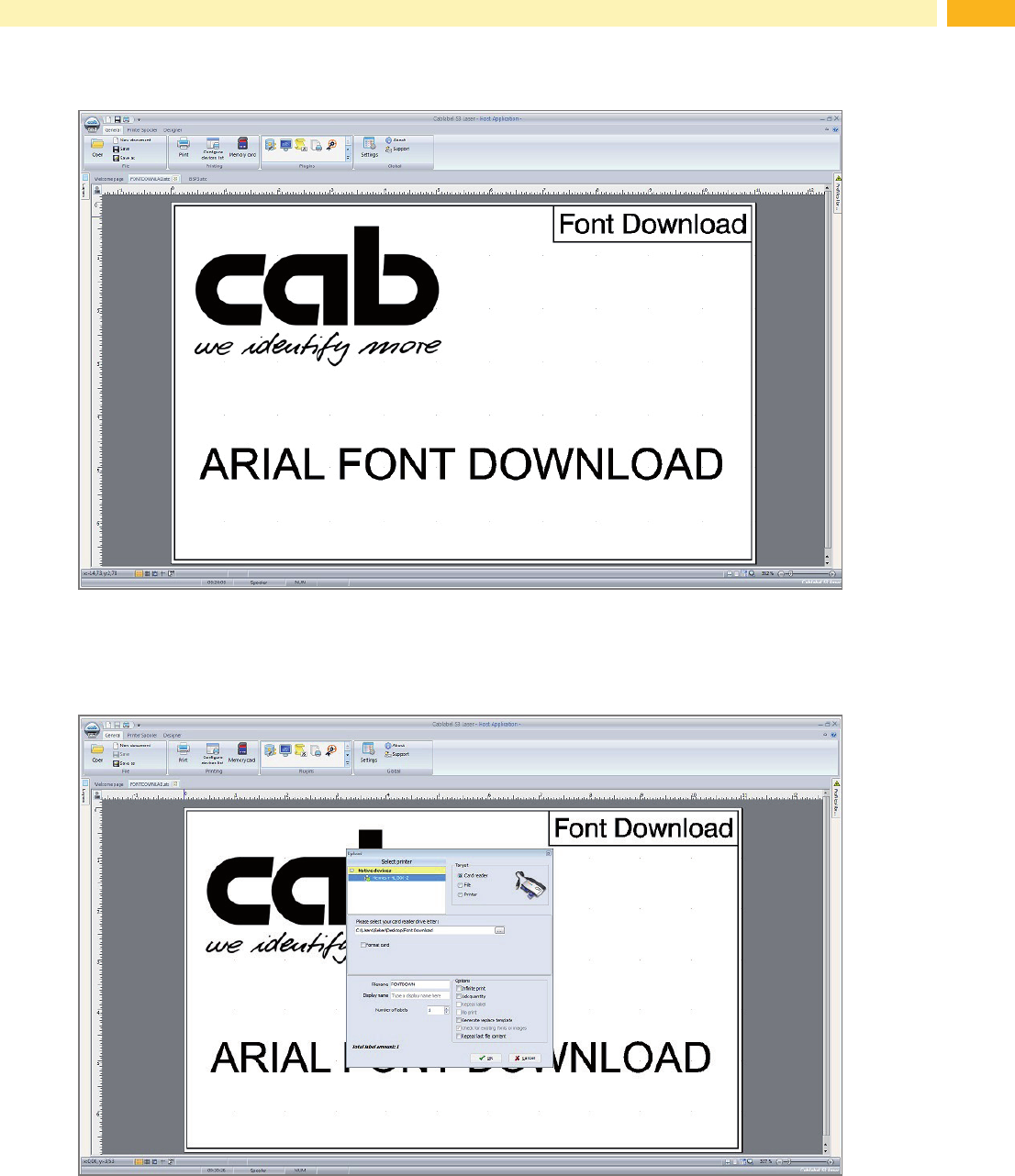

5.2 Font Download
In diesem Beispiel wurde das Layout mit der Schriftart Arial erstellt. Zur Verarbeitung muss die Schriftart für den
Drucker verfügbar gemacht werden.
Unter Allgemein das Speichermedium auswählen
Drucker Typ auswählen
Unter Ziel die Funktion Kartenleser auswählen
Speicherort der Datei auswählen Wähle Karten-Position
Dateiname vergeben und mit OK bestätigen
5 Zugriff auf das Drucksystem
