3.10 共面度检测（仅限 YG100R、YG88R）

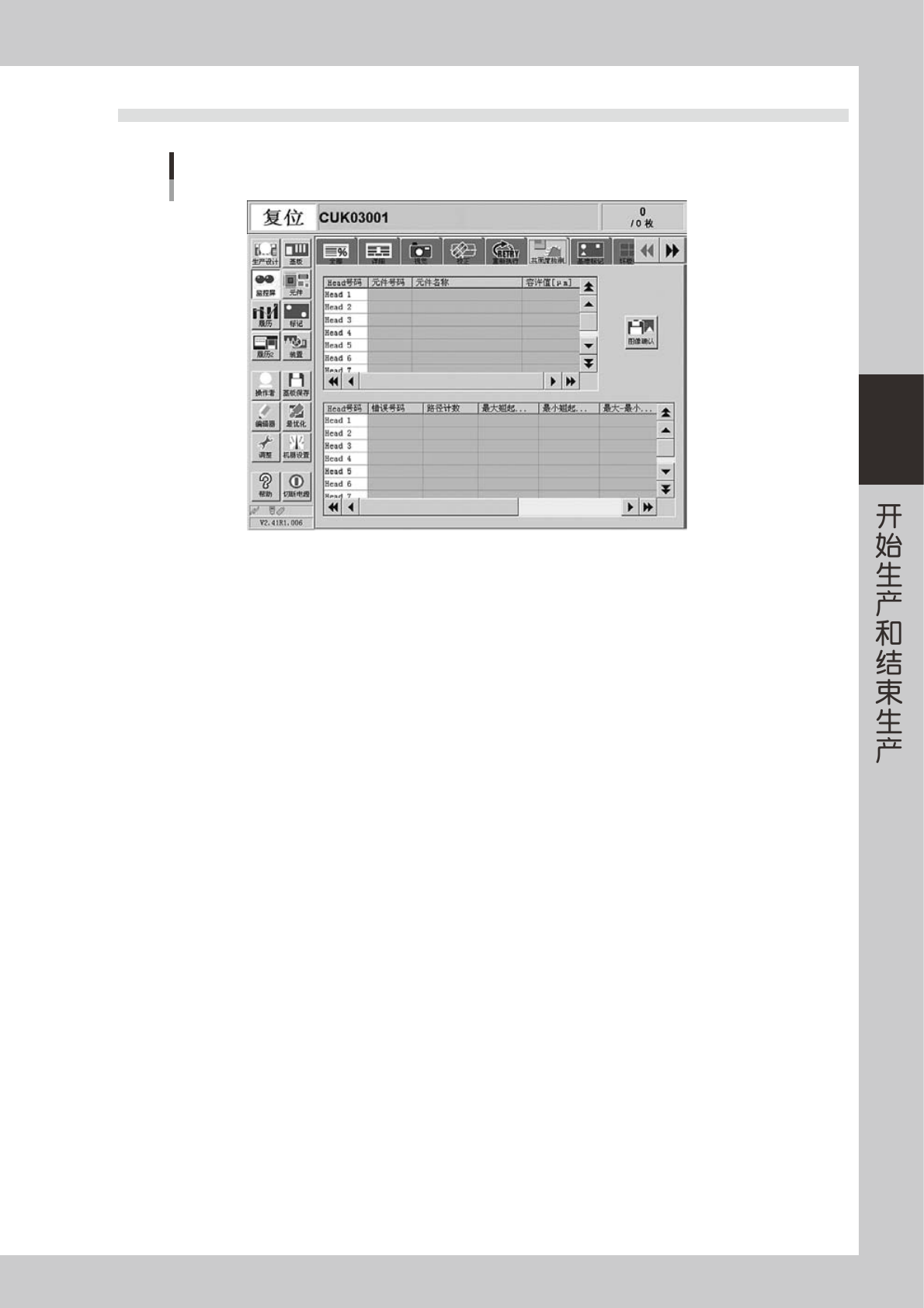

监控屏：共面度检测
26318-M0-00
· Head 号码
显示使用中的 Head 号码。
· 元件号码
显示使用中的元件号码。
· 元件名称
显示使用中的元件名称。
· 容许值［μm］
显示在元件信息中设置的共面度容许值。
· 错误号码
显示共面度错误的号码。
· 路径计数
显示共面度检查中的摄像次数。
· 最大翘起量检出位置
显示测定的引脚翘起量最大值的引脚号码。
· 最小翘起量检出位置
显示测定的引脚翘起量最小值的引脚号码。
· 最大－最小翘起量差［μm］
显示共面度测量结果。
· 最大翘起量［μm］
显示引脚翘起量的最大值。
· 最小翘起量［μm］
显示引脚翘起量的最小值。
· 识别面高度［mm］
显示识别面的高度。（元件下方的高度）
A-1
A1. 规格
■YG 系列规格一览表
项目
内容
YG88R YG100R YG200(YG200L) YG300
运行时的周围温度 功能保证：15 〜 35℃、精度保证：20 〜 28℃
运行时的周围湿度 20 〜 90％（无凝华现象）、适当值：50 〜 60％
噪音值 73.9dB 73.9dB 75.2dB 72.0dB
供给电源规格 三相 AC200/208/220/240/380/416V±10%50/60H
Z
平均消费电力
0.72kW( 仅限主体 )
0.90kW(+dYTF)、0.96kW(+sATS)
1.0kW(1.1kW) 2.6kW
电源电缆（导体断面积） 3.5mm
2
以上 6.0mm
2
以上
过渡电压区分（Overvoltage
Category）
*1
categoryIII
污染程度（PollutionDegree）
*1
degree2
供给气压规格
*2
0.55Mpa
350nl/min
0.55Mpa
400nl/min
0.55Mpa
500nl/min
基板传送高度
*3
900mm±10mm
数据
贴装点数
*4
10,000 点
元件种类 255 种 / 基板
基准标记数
*5
128 组 / 基板
*1：以 IEC60664-1 为基准
*2：经由空气吹风机、空气过滤器处理的清洁、干燥状态
*3：从地面至传送带上方的距离
*4：但是，受基板数、拼块数、基准标记数的影响而减少
*5：限 2 点基准标记的情况
c
注意
生产的基板上有切口时，传送装置上的各基板传感器有可能无法感应到基板。
n
要点
关于上述规格以外的详细内容参阅规格书。
