1-6 1 3 . 贴 装 头 部 贴 装 头 部 安 装 在 机 器 的 X Y 轴 上 , 进 行 元 件 的 吸 附 和 贴 装 。 以 下 具 体 介 绍 贴 装 头 部 的 构 成 和 吸 嘴 的 种 类 。 贴装头部 卸下外盖后的状态 基准标记相机照明装置 侧面视觉相机用照明 （选项装置） 8连贴装头 吸嘴识别传感器 移动贴装头 用把手 侧面视觉相机 （X轴固定） 25 1 0 5- M 1 -0 0 3 . 1 …
1-5
1

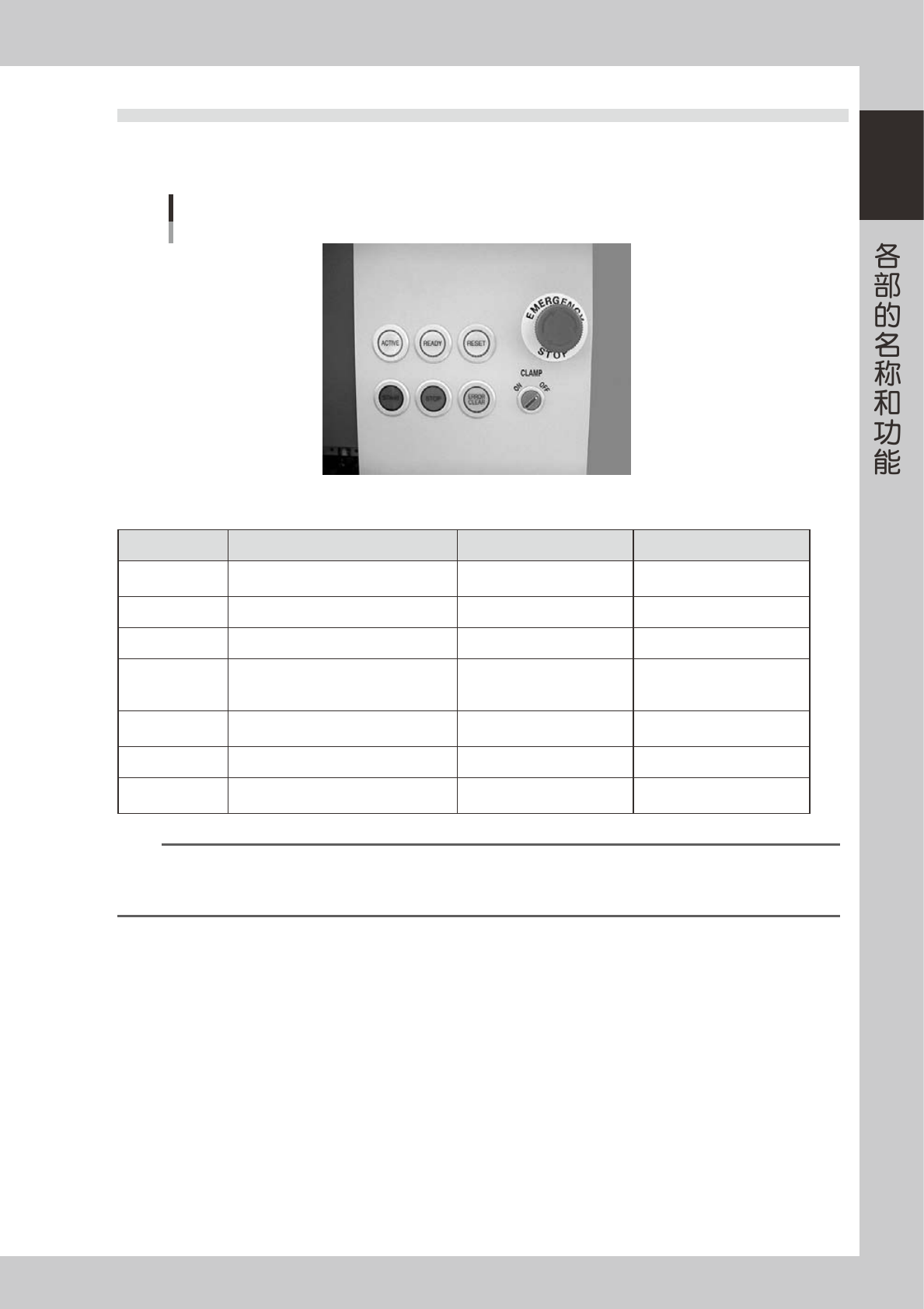

2.2 操作面板按钮
操作面板按钮配备在主机的正面和背面 ( 背面的为选项装置 )，频繁使用的指令可以在操作面板上执行。打开
各按钮 (ON) 时，按钮呈亮灯状态。
操作面板按钮
25102-M1-00
■ 操作面板按钮的功能和状态
按钮名称 用途 灯灭 灯亮
ACTIVE
使该面板上的其它按钮有效。前后均有面
板按钮的贴片机，不能同时使用该按钮。
· 启动机器后
· 其他的面板有权限
· 面板有权限
READY
解除紧急停机、使伺服呈启动 (ON) 状态。 ·SERVOOFF( 马达动力关闭 ) ·SERVOON( 马达动力启动 )
RESET
停止运行、返回基板生产的准备状态。 · 通常运行时、停止时 ·RESET 完成时
START
根据基板程序进行元件的贴装。 · 停止时
· 通常运行时
［闪烁］
暂时停止、分段运行时
STOP
中断机器运行。( 用 START 按钮重新启动
机器。)
· 通常运行时 · 发生错误时
ERROR CLEAR
清除出错时的报警蜂鸣和报警画面。 · 通常运行时 · 发生错误时
EMERGENCY
STOP
按此按钮，机器呈紧急停机状态。要解除
时则向右旋转。
n
要点
[ACTIVE] 按钮配备在主机的前后两处，不能同时打开两处按钮。[READY][START][ERROR CLEAR] 和 [RESET] 按钮，只有在
同一面板的 [ACTIVE] 按钮呈 ON 状态下才有效。( 但是 [STOP] 按钮在任何状态都可以使用。)
键盘只有在正面面板的 [ACTIVE] 按钮呈 ON 状态时才有效。
1-6
1

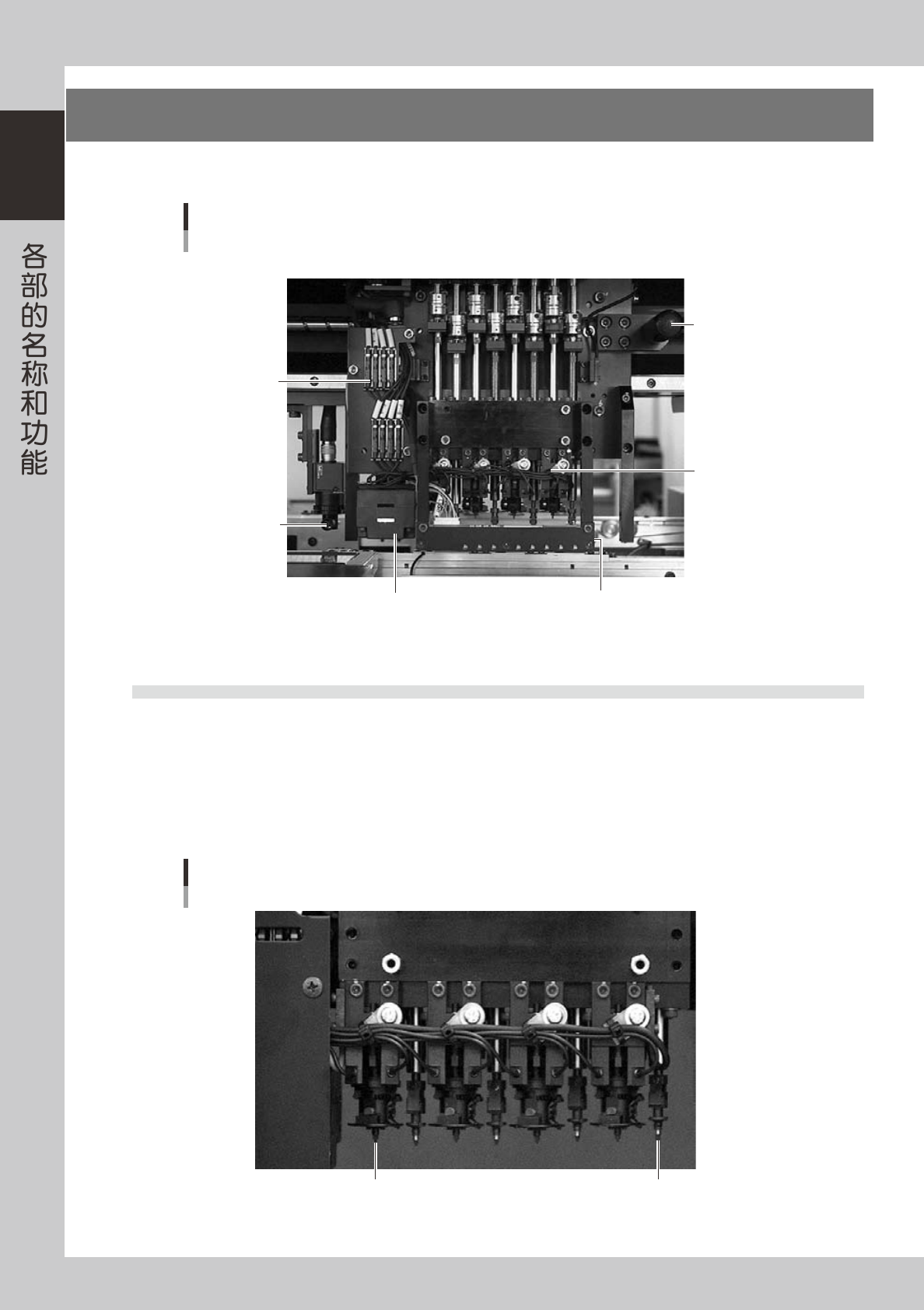

3.贴装头部
贴装头部安装在机器的 XY 轴上 , 进行元件的吸附和贴装。以下具体介绍贴装头部的构成和吸嘴的种类。
贴装头部
卸下外盖后的状态
基准标记相机照明装置 侧面视觉相机用照明
（选项装置）
8连贴装头
吸嘴识别传感器
移动贴装头
用把手
侧面视觉相机
（X轴固定）
25105-M1-00
3.1 吸附 · 贴装元件的贴装头
3.1.1 8 连贴装头 (FNC) 型
8 连贴装头 (FNC) 型配备有 8 个可以吸附、贴装元件的贴装头。面对贴片机正面 , 从右至左分别排列着 1 〜 8 号贴
装头。各贴装头配备的吸嘴间距为 16mm, 与送料器安装孔的间距相同。
8 连贴装头 (FNC) 型的第 2、4、6、8 号贴装头 , 具有飞行式交换吸嘴 (FNC) 的功能 , 即贴装头在移动中也可以完
成吸嘴的交换。
8号贴装头 1号贴装头
8连贴装头
(FNC)型
25106-M1-00
1-7
1
3.1.2 8 连贴装头 ( 标准 ) 型
8 连贴装头 ( 标准 ) 型与 (FNC) 型一样 , 也配备有 8 个可以吸附、贴装元件的贴装头。面对贴片机正面 ,
从右至左分别排列着 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm, 与送料器安装孔的间距相同。
8号贴装头 1号贴装头
8连贴装头
(标准)型
25107-M1-00
n
要点
上述贴装头中的 1,3,5,7 号贴装头采用滚轮锁定式钳状构造，加强吸嘴持有。
