2-31
2
3.5.2 托盘交换器
1. 使用料架和收纳柜时的注意点
在使用料架和收纳柜时，请注意以下项目。
· 为了防止沾有灰尘和污垢、油等，请在清洁的环境下进行保管。
· 请注意防止料架和收纳柜跌落，过度的撞击和压力。跌落后如发生变形，不能再进行使用。
· 请注意防止受到料架和收纳柜边缘的伤害。
· 搬动收纳柜时，请手持上部左右把手，并保持水平状态。
· 为了防止料架滑出，安装有保护轴 ( 照片 A)，请上下两端都扣住时进行搬动。
· 将料架安装在 sATS、wATS、dYTF 的收纳架时，请先将料架防止滑出杆提起后，必须按照片 B 所示
放置在上方。并且，必须将两端的把手处于折叠状态。

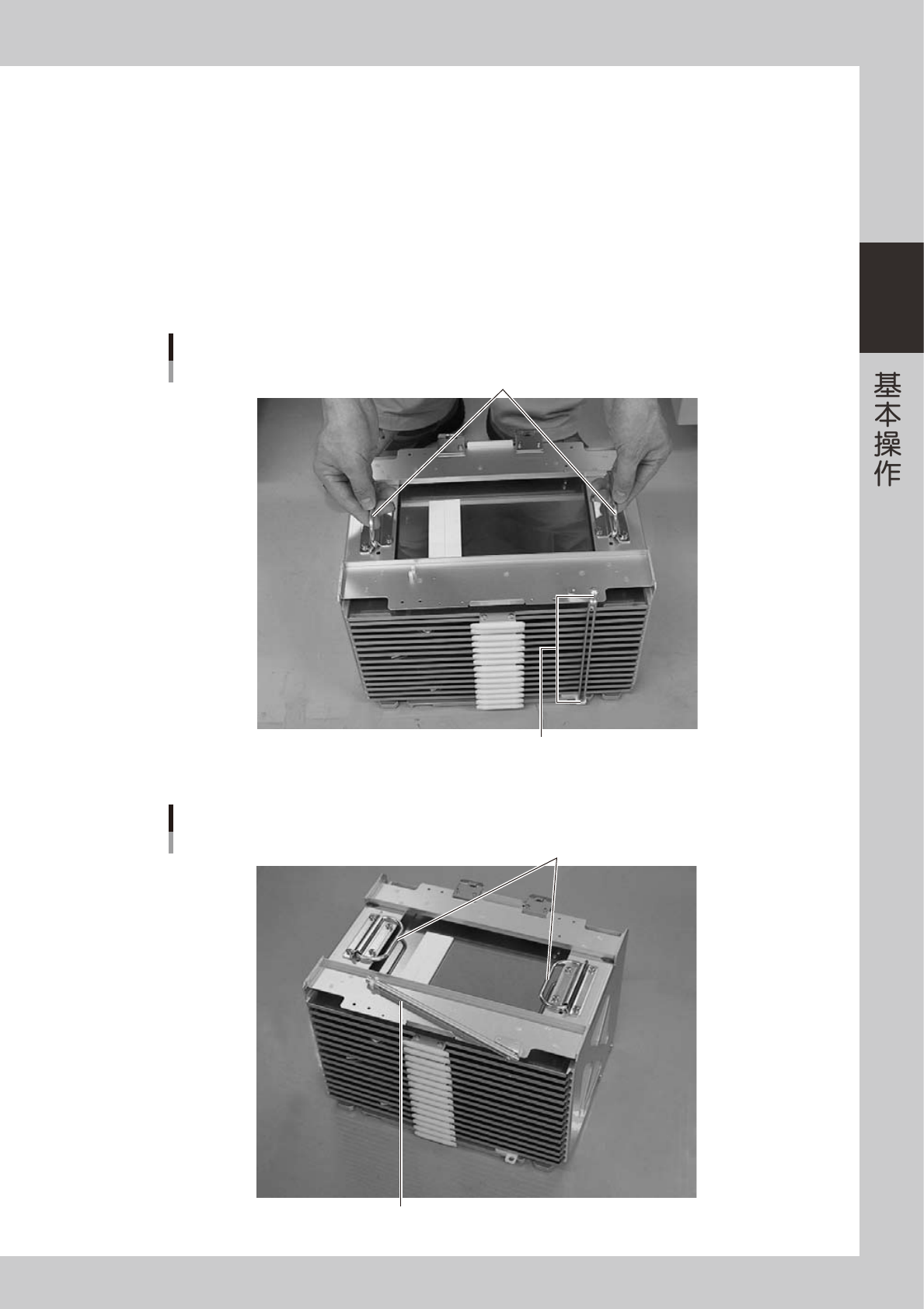

照片A
把手
将料架上下两端都扣住
搬运收纳柜时
25213-M0-00
照片B
将把手折叠
将料架防止抽出轴提起后放置在上方
将收纳柜安装在支架时
25214-M0-00
2-32
2
2. 将元件托盘安装至料架
1 块料架可以安装数枚元件托盘。安装方法如下。
1
取下元件托盘固定磁铁。
2
将元件托盘安装在料架。
将元件托盘以料架位置基准 ( 料架原点 ) 进行安装。安装之后用磁铁固定。

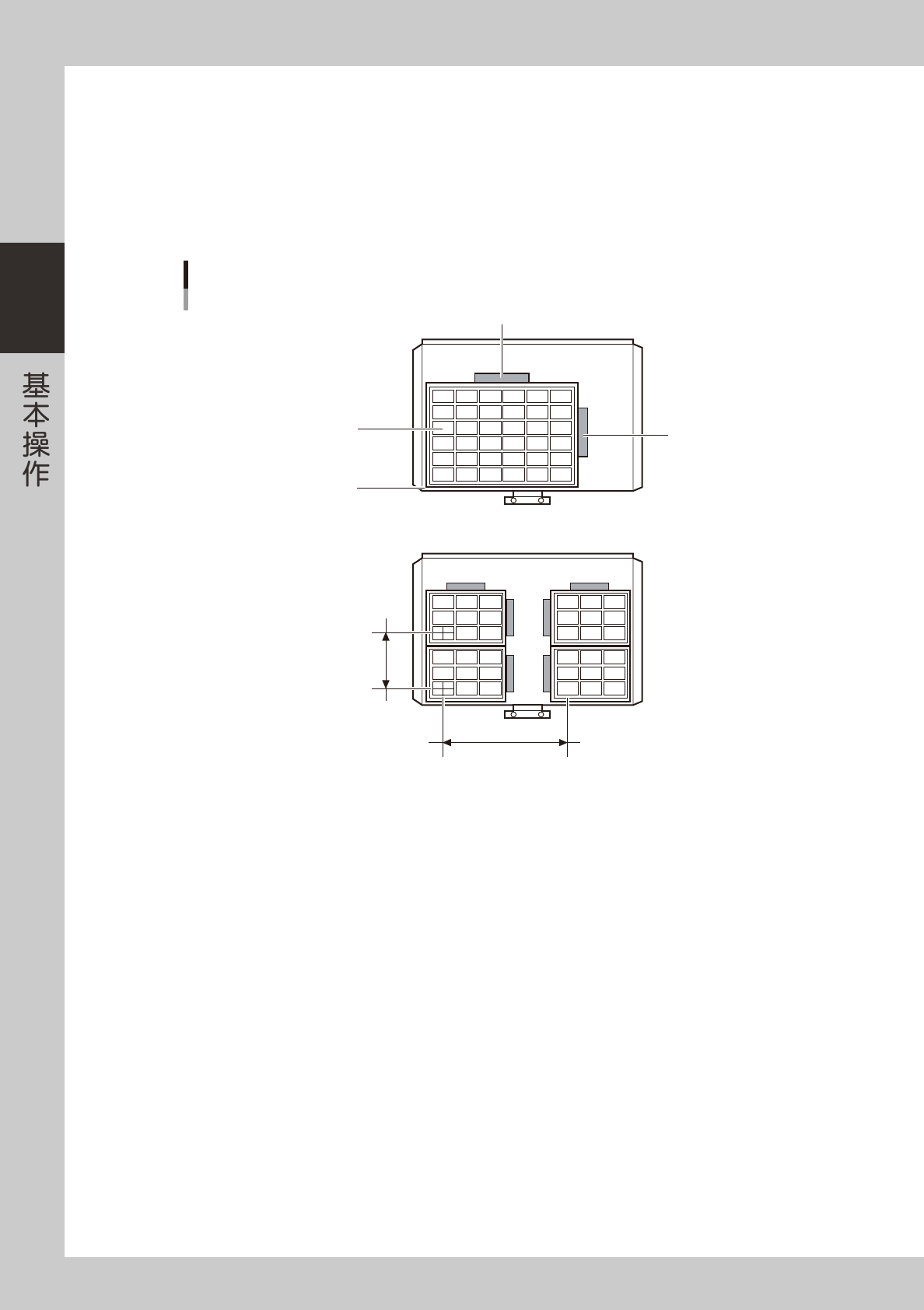

元件托盘的固定
１枚托盘
多枚托盘
托盘间距X
固定磁铁
固定磁铁
托盘
托盘间距Y
料架位置基准
(料架原点)
25215-M0-00
3
确认元件托盘的固定状态。
手按托盘部，确认磁铁的固定是否牢固。
2-33
2

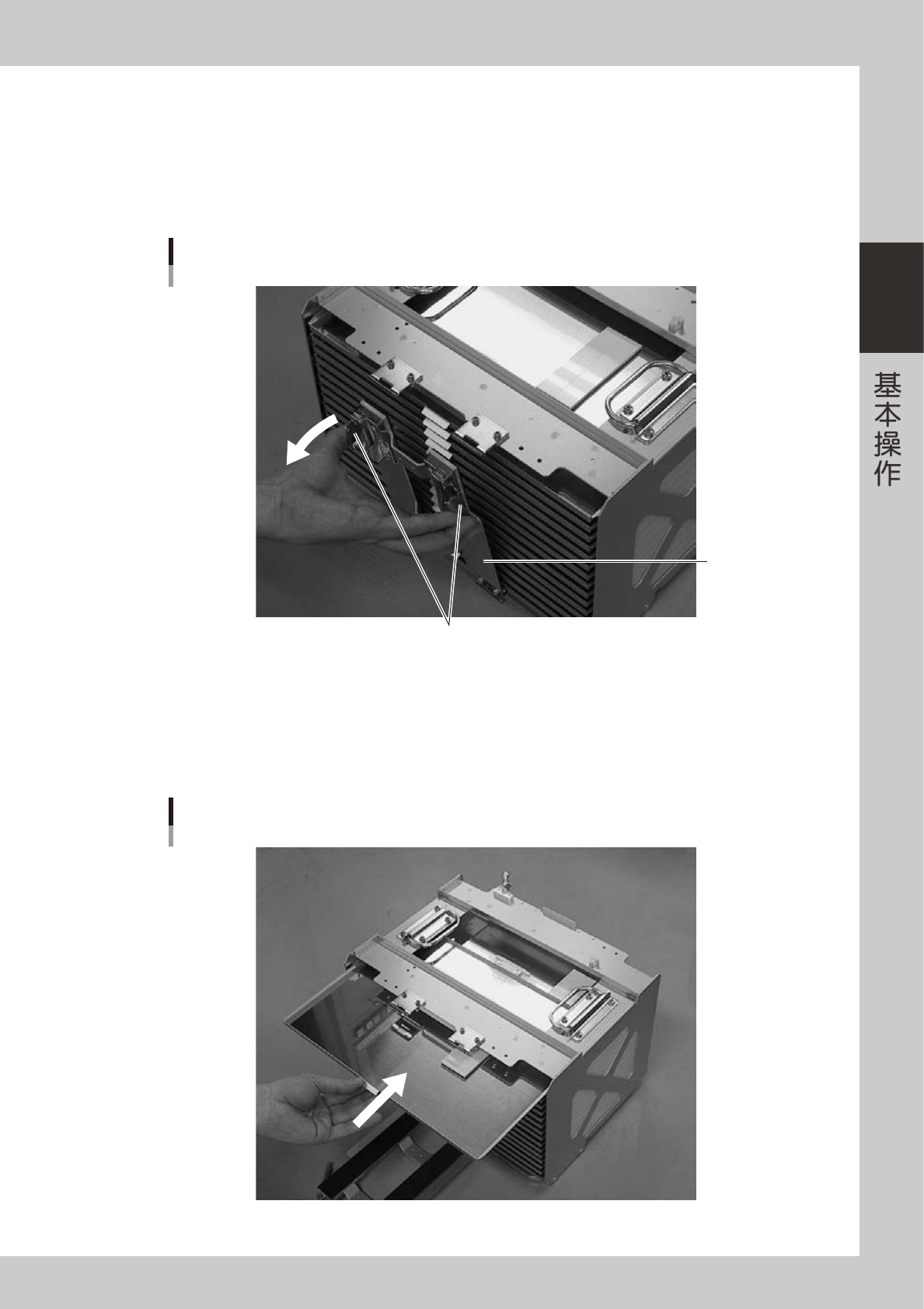

3. 将料架安装至交换器
1
将收纳柜放置在水平位置。
2
打开料架闩锁。
放下锁杆，同时将料架闩锁向前打开。
料架闩锁
锁杆
料架闩锁
25216-M0-00
3
插入料架。
将料架的拉动部向里，保持水平状态正确的插入收纳层。
插入时直至轻碰到相反方向的料架抽出保护轴。( 交换料架时，先将用完的料架从收纳柜中拉出之后，插
入新料架。)
料架的插入
25217-M0-00
