1-8 1 3 . 2 吸 嘴 种 类 为 了 稳 定 元 件 吸 附 的 质 量 , 必 须 使 用 与 元 件 相 符 的 吸 嘴 。 以 下 具 体 介 绍 各 贴 装 头 可 以 安 装 的 吸 嘴 。 3 . 2 . 1 8 连 贴 装 头 用 吸 嘴 8 连 贴 装 头 ( F N C ) 型 中 的 第 1 , 3 , 5 , 7 号 贴 装 头 可 以 选 择 安 装 5 种 吸 嘴 ( T y p e A ) …
1-7
1

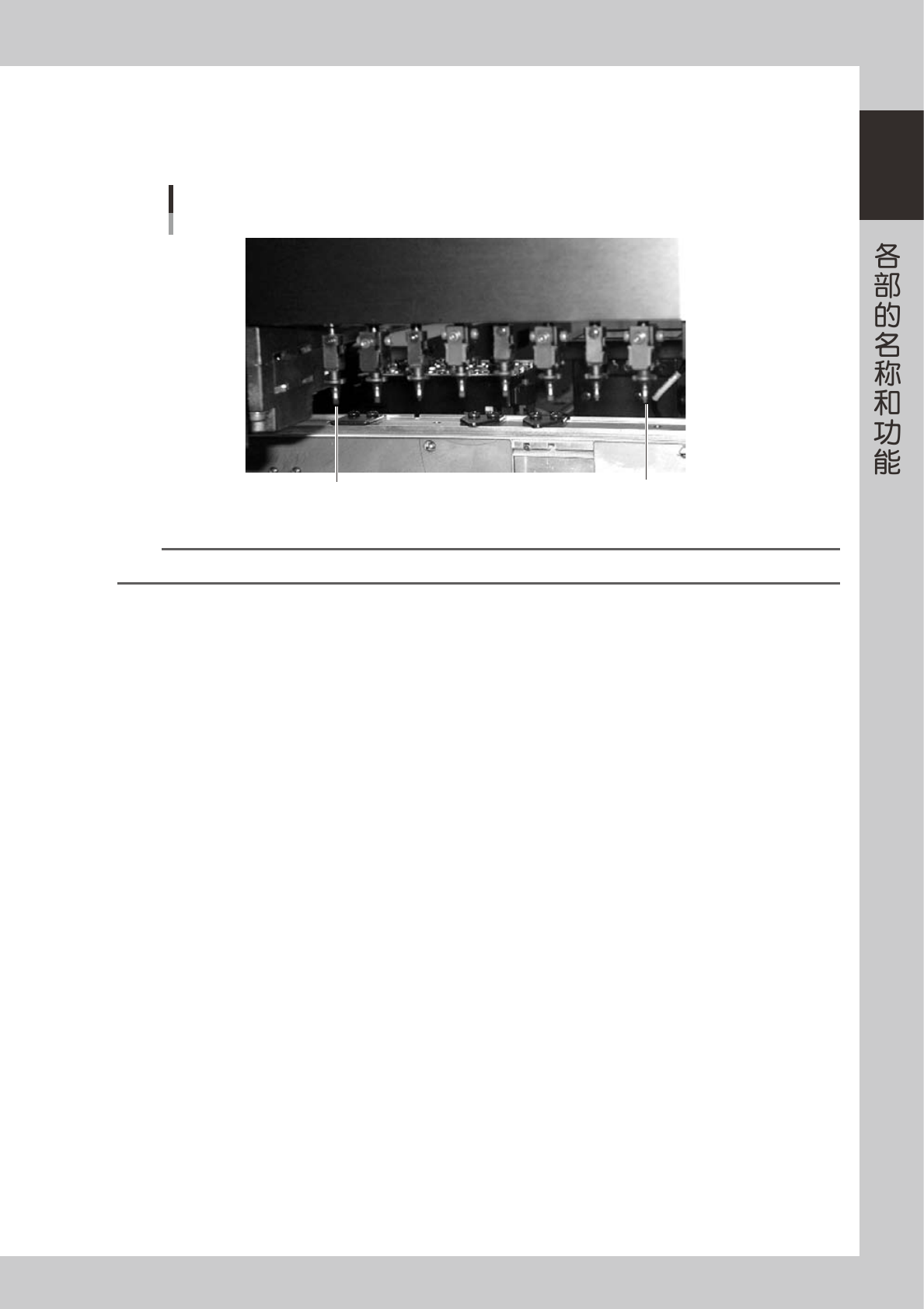

3.1.2 8 连贴装头 ( 标准 ) 型
8 连贴装头 ( 标准 ) 型与 (FNC) 型一样 , 也配备有 8 个可以吸附、贴装元件的贴装头。面对贴片机正面 ,
从右至左分别排列着 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm, 与送料器安装孔的间距相同。
8号贴装头 1号贴装头
8连贴装头
(标准)型
25107-M1-00
n
要点
上述贴装头中的 1,3,5,7 号贴装头采用滚轮锁定式钳状构造，加强吸嘴持有。
1-8
1

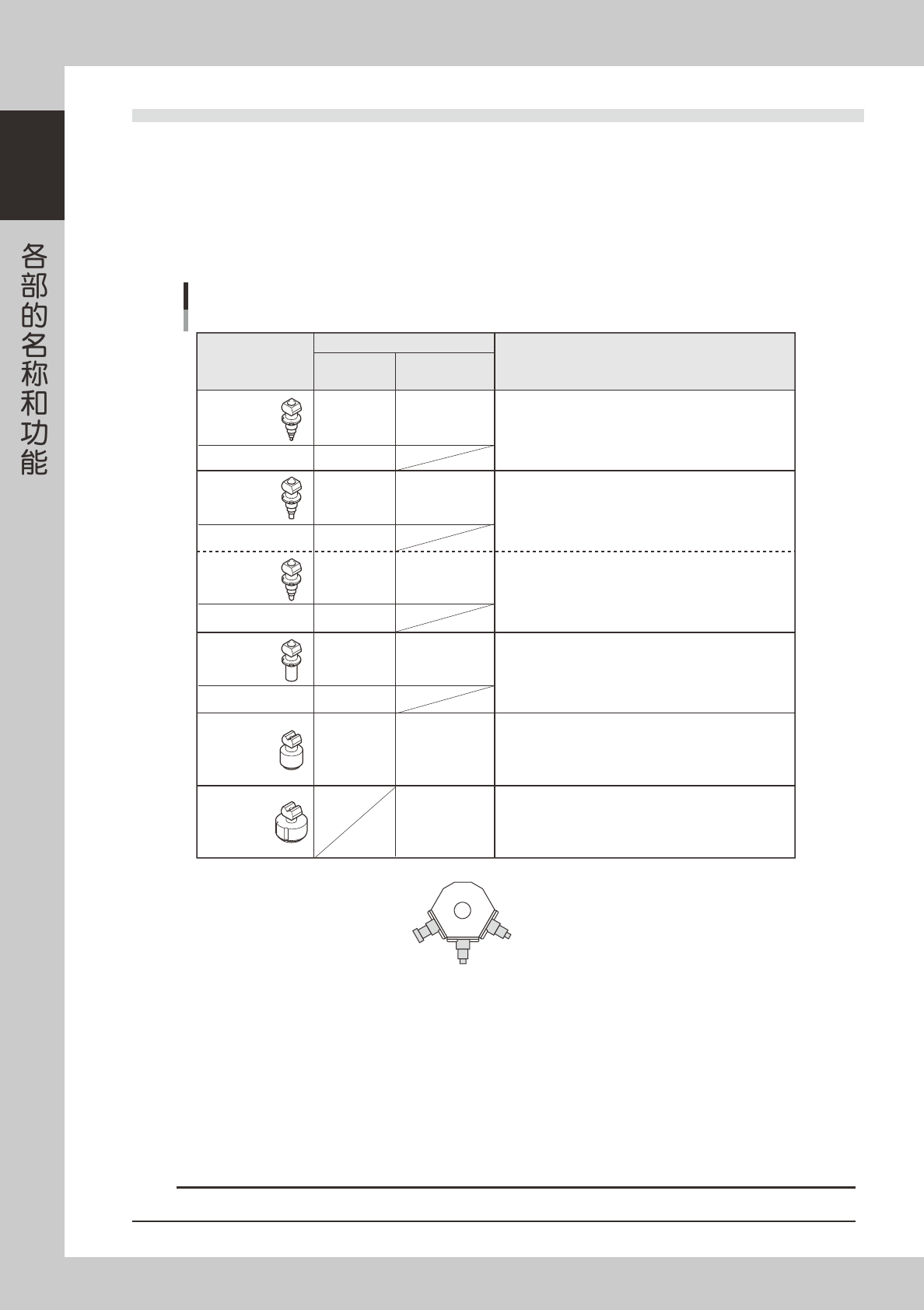

3.2 吸嘴种类
为了稳定元件吸附的质量 , 必须使用与元件相符的吸嘴。以下具体介绍各贴装头可以安装的吸嘴。
3.2.1 8 连贴装头用吸嘴
8 连贴装头 (FNC) 型中的第 1,3,5,7 号贴装头可以选择安装 5 种吸嘴 (TypeA)。第 2,4,6,8 号贴装头安装着飞行式
交换 (FNC) 用吸嘴 (TypeF)。
8 连贴装头 ( 标准 ) 型可以从 6 种吸嘴 (TypeA) 中选择适合贴装头用的吸嘴安装 ( 手动交换 )。
吸嘴类型
可以安装的贴装头No.
适用元件例
Type 211A
Type 211F
Type 212A
Type 212F
(Type 219A)
(Type 219F)
Type 213A
Type 213F
Type 214A
Type 215A
0603
~
1005规格的元件、微型封装晶体管等
1608
~
3216规格的元件、微型晶体管等
1608
~
3216规格的元件、微型晶体管等
8连FNC型 8连标准型
1、3、5、7
2、4、6、8
1、3、5、7
2、4、6、8
1、3、5、7
2、4、6、8
1、3、5、7
2、4、6、8
1、3、5、7
所有贴装头
所有贴装头
所有贴装头
所有贴装头
所有贴装头
1、3、5、7
8连贴装头用吸嘴类型
Type 212 F
Type 213F Type 211F
2
1
3
1
~
3：指示架No.
4532
~
7343规格的元件、SOP10mm及□5
~
16mm的QFP等
SOP20
~
30mm和□10mm
~
□30mm的QFP及BGA等
□16
~
□54mm的接插件和□20
~
□54mm的QFP及BGA等
* Type212和Type219吸嘴，只能选择其中一种使用。选择Type212时，只能使用212A和212F。
25108-M1-00
TypeA 吸嘴
TypeA 吸嘴 (211A、212(219)A、213A、214A) 可以安装在 8 连贴装头标准型的所有贴装头上 , 还可以安装在 8 连贴装头 FNC
型的第 1,3,5,7 号贴装头上。
Type215A 吸嘴只能安装在 8 连贴装头标准型上。
TypeF 吸嘴
8 连贴装头 FNC 型的第 2,4,6,8 号贴装头的前端具备飞行式吸嘴交换功能。各贴装头可以安装 3 种吸嘴 (Type211F、212F 或
219F、213F)。
c
注意
以上吸嘴为本机 (YG100R) 专用吸嘴，不要在其他机器上使用。
1-9
1
3.3 吸嘴交换站 ( 选项装置 )
如果配备了吸嘴交换站 , 就可以装备用于自动交换的各种吸嘴。
YG100RA 型贴装头的第 1,3,5,7 号贴装头的吸嘴可以自动交换。（第 2,4,6,8 号贴装头的吸嘴不可自动交换。）
YG100RB 型贴装头的所有贴装头的吸嘴都可以自动交换。
适用吸嘴交换站的贴装头和吸嘴类型 (Type) 如下图所示。
YG100R吸嘴交换站
FNC型用
13141516
17
20
252627
28
29303132
21222324
1819
9101112
5678 1234
HEAD1
TYPE 211A
HEAD5
TYPE 214A
HEAD7
TYPE 214A
HEAD1
TYPE 212(219)A
HEAD3
TYPE 212(219)A
HEAD5
TYPE 212(219)A
HEAD7
TYPE 212(219)A
HEAD3
TYPE 214A
HEAD1
TYPE 214A
HEAD3
TYPE 211A
HEAD5
TYPE 211A
HEAD7
TYPE 211A
特殊规格吸嘴区域
ステーションNo.
25109-M1-00
YG100R吸嘴交换站
标准型用
HEAD1
TYPE 211A
HEAD1
TYPE 215A
HEAD2
TYPE 211A
HEAD5
TYPE 214A
HEAD7
TYPE 214A
HEAD6
TYPE 213A
HEAD2
TYPE 213A
HEAD4
TYPE 213A
HEAD8
TYPE 213A
HEAD2
TYPE 212(219)A
HEAD1
TYPE 212(219)A
HEAD3
TYPE 212(219)A
HEAD4
TYPE 212(219)A
HEAD5
TYPE 212(219)A
HEAD6
TYPE 212(219)A
HEAD7
TYPE 212(219)A
HEAD8
TYPE 212(219)A
HEAD3
TYPE 214A
HEAD1
TYPE 214A
HEAD3
TYPE 211A
HEAD4
TYPE 211A
HEAD5
TYPE 211A
HEAD7
TYPE 211A
HEAD8
TYPE 211A
HEAD6
TYPE 211A
特殊规格吸嘴区域
交换站No.
25110-M1-00
■ 吸嘴切口的角度
为了区别吸嘴在吸嘴交换站的收纳位置 , 如下图所示 ,YG100R 的吸嘴都有切口。
切口角度称为 θ。211A、212A 吸嘴的切口角度分别为 90°、60°。
213A、215A、特别规格吸嘴的切口角度为 120°。
吸嘴切口的角度
25111-M1-00
