3.3 吸嘴交换站 ( 选项装置 )
如果配备了吸嘴交换站 , 就可以装备用于自动交换的各种吸嘴。
YG100RA 型贴装头的第 1,3,5,7 号贴装头的吸嘴可以自动交换。（第 2,4,6,8 号贴装头的吸嘴不可自动交换。）
YG100RB 型贴装头的所有贴装头的吸嘴都可以自动交换。
适用吸嘴交换站的贴装头和吸嘴类型 (Type) 如下图所示。

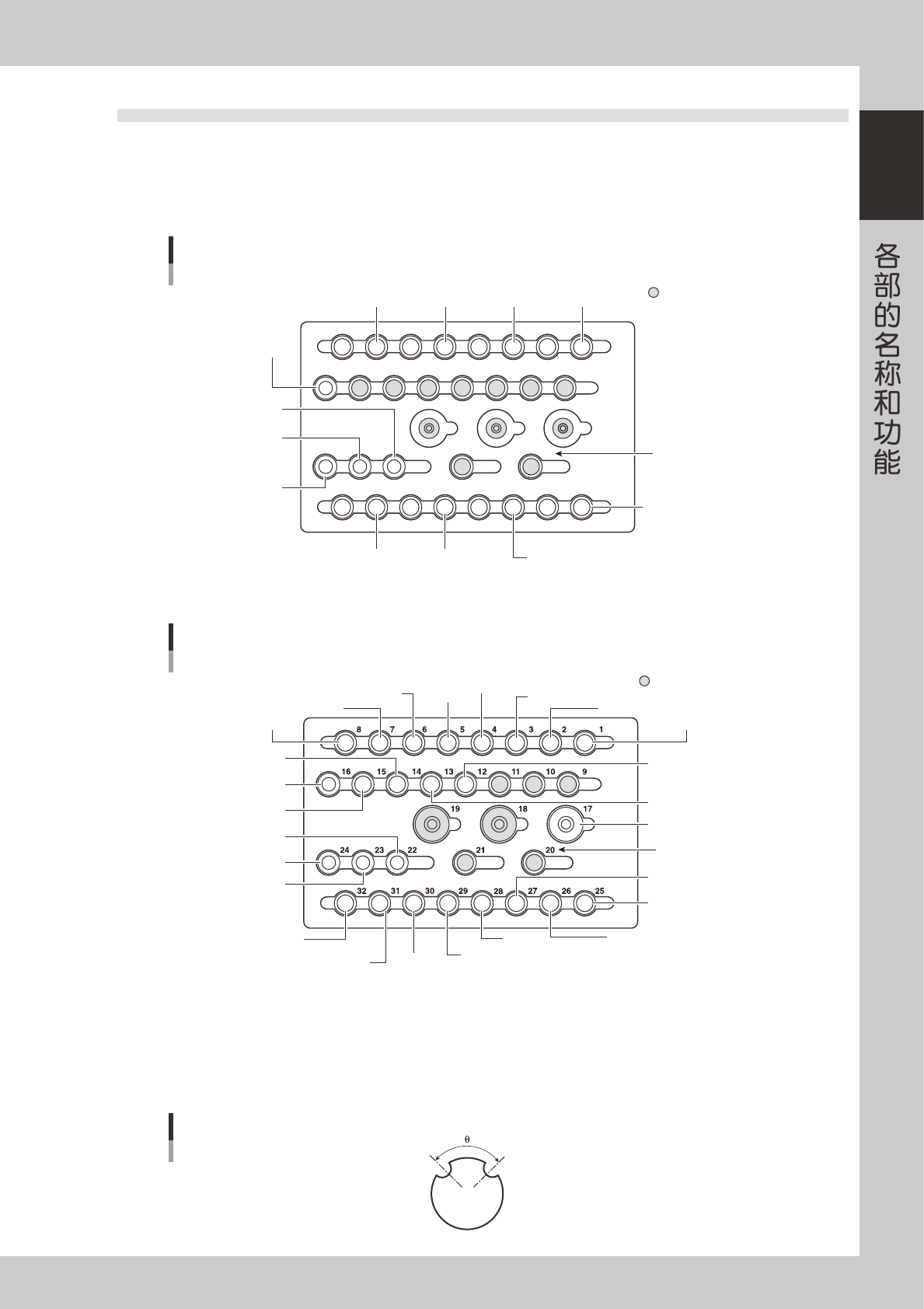

YG100R吸嘴交换站
FNC型用
13141516
17
20
252627
28
29303132
21222324
1819
9101112
5678 1234
HEAD1
TYPE 211A
HEAD5
TYPE 214A
HEAD7
TYPE 214A
HEAD1
TYPE 212(219)A
HEAD3
TYPE 212(219)A
HEAD5
TYPE 212(219)A
HEAD7
TYPE 212(219)A
HEAD3
TYPE 214A
HEAD1
TYPE 214A
HEAD3
TYPE 211A
HEAD5
TYPE 211A
HEAD7
TYPE 211A
特殊规格吸嘴区域
ステーションNo.
25109-M1-00
YG100R吸嘴交换站
标准型用
HEAD1
TYPE 211A
HEAD1
TYPE 215A
HEAD2
TYPE 211A
HEAD5
TYPE 214A
HEAD7
TYPE 214A
HEAD6
TYPE 213A
HEAD2
TYPE 213A
HEAD4
TYPE 213A
HEAD8
TYPE 213A
HEAD2
TYPE 212(219)A
HEAD1
TYPE 212(219)A
HEAD3
TYPE 212(219)A
HEAD4
TYPE 212(219)A
HEAD5
TYPE 212(219)A
HEAD6
TYPE 212(219)A
HEAD7
TYPE 212(219)A
HEAD8
TYPE 212(219)A
HEAD3
TYPE 214A
HEAD1
TYPE 214A
HEAD3
TYPE 211A
HEAD4
TYPE 211A
HEAD5
TYPE 211A
HEAD7
TYPE 211A
HEAD8
TYPE 211A
HEAD6
TYPE 211A
特殊规格吸嘴区域
交换站No.
25110-M1-00
■ 吸嘴切口的角度
为了区别吸嘴在吸嘴交换站的收纳位置 , 如下图所示 ,YG100R 的吸嘴都有切口。
切口角度称为 θ。211A、212A 吸嘴的切口角度分别为 90°、60°。
213A、215A、特别规格吸嘴的切口角度为 120°。
吸嘴切口的角度
25111-M1-00
1-10
1
4.元件供给部
元件供给方法分为，从送料器架上的带式送料器供给元件及从外部供给装置的托盘供给元件两种。送料器安装部
中配备着安装带式送料器的送料器架，驱动选项机器的电源和气源插口。
4.1 从送料器架供给元件
4.1.1 固定送料器架

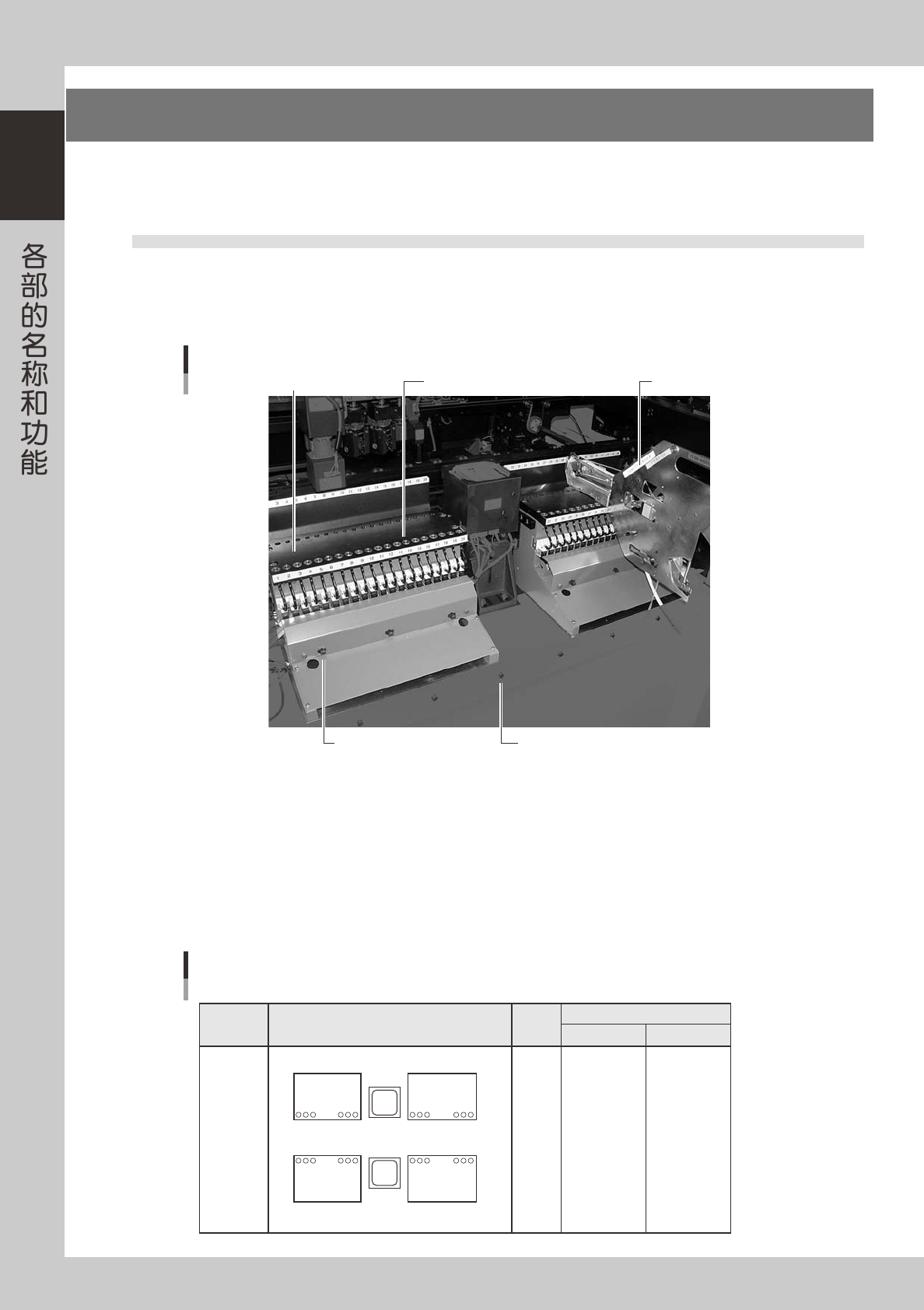

在送料器架上安装带式送料器、散装送料器、杆式送料器，由贴片机供给的气压驱动。
驱动送料器用供气口 带式送料器（另行销售）送料器架
电源插口
气源插口
送料器部
25112-M1-00
电源插口
杆式送料器等选项装置使用的电源插口。
气源插口
杆式送料器、气枪等选项装置使用的气源插口。连接外径 Φ4 的输气管，由主机向选项装置供给压缩空气。
贴片机规格不同，送料器架的配置、安装号码也相应不同。具有代表性的配置如下图所示。
由于贴装头部的形状和 X 轴可动范围的关系，各贴装头都有不能使用的送料器。贴片机各贴装头可以使用的送料器安装号码
如下图所示。
安装号码
构 成 贴装头类型
前侧 后侧
两侧高速
一次性交换
送料器架的构成
1
2
3
4
5
6
7
8
8
~
48
7
~
47
6
~
46
5
~
45
4
~
44
3
~
43
2
~
42
1
~
41
101
~
141
102
~
142
103
~
143
104
~
144
105
~
145
106
~
146
107
~
137
108
~
148
1
24
25
48
148
125
124
101
25113-M1-00
1-11
1
4.1.2 送料器一次性换料车
预先将接下来要生产基板中使用的送料器安装在换料车上，以换料车单位更换的装置。

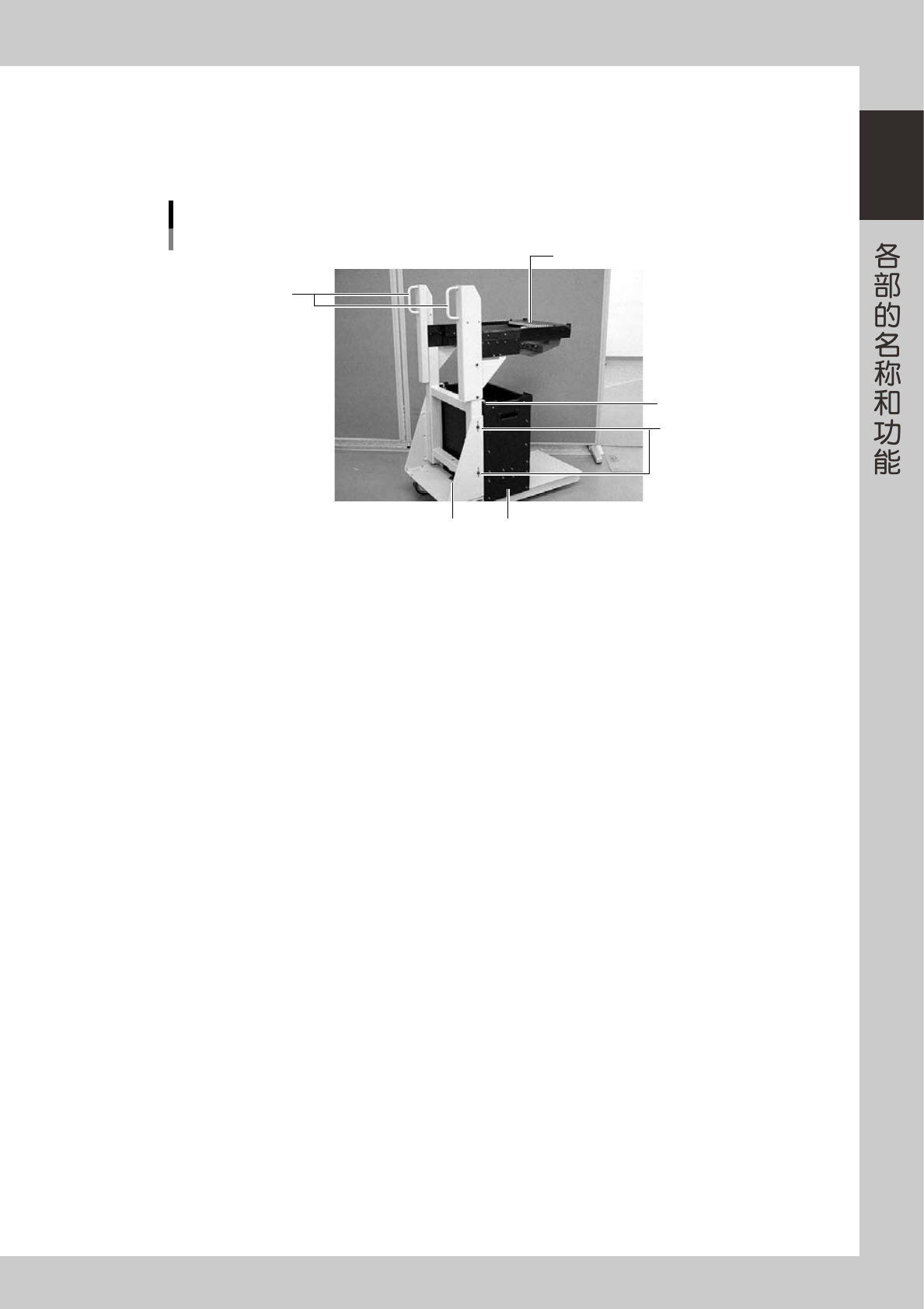

■一次性换料车
一次性换料车主体
1
2
5
4
6
3
25118-M1-00
1. 把手
手持把手移动一次性换料车。
2. 送料器架
可以同时安装 20 或 24 个 8mm 的带式送料器。
3. 高度调整螺钉
为了与贴片机的高度相对应，有时必须调整送料器部的高度，可以更改螺钉的固定位置进行调整。
4. 空料带箱 ( 选件 )
用于放置元件用完后废弃的空料带。
5. 空料带箱固定零件
用于防止空料带箱颠倒的金属零件。
6. 高度调整螺栓
拧松固定螺栓后，旋转螺栓调整高度。
