2-12
2

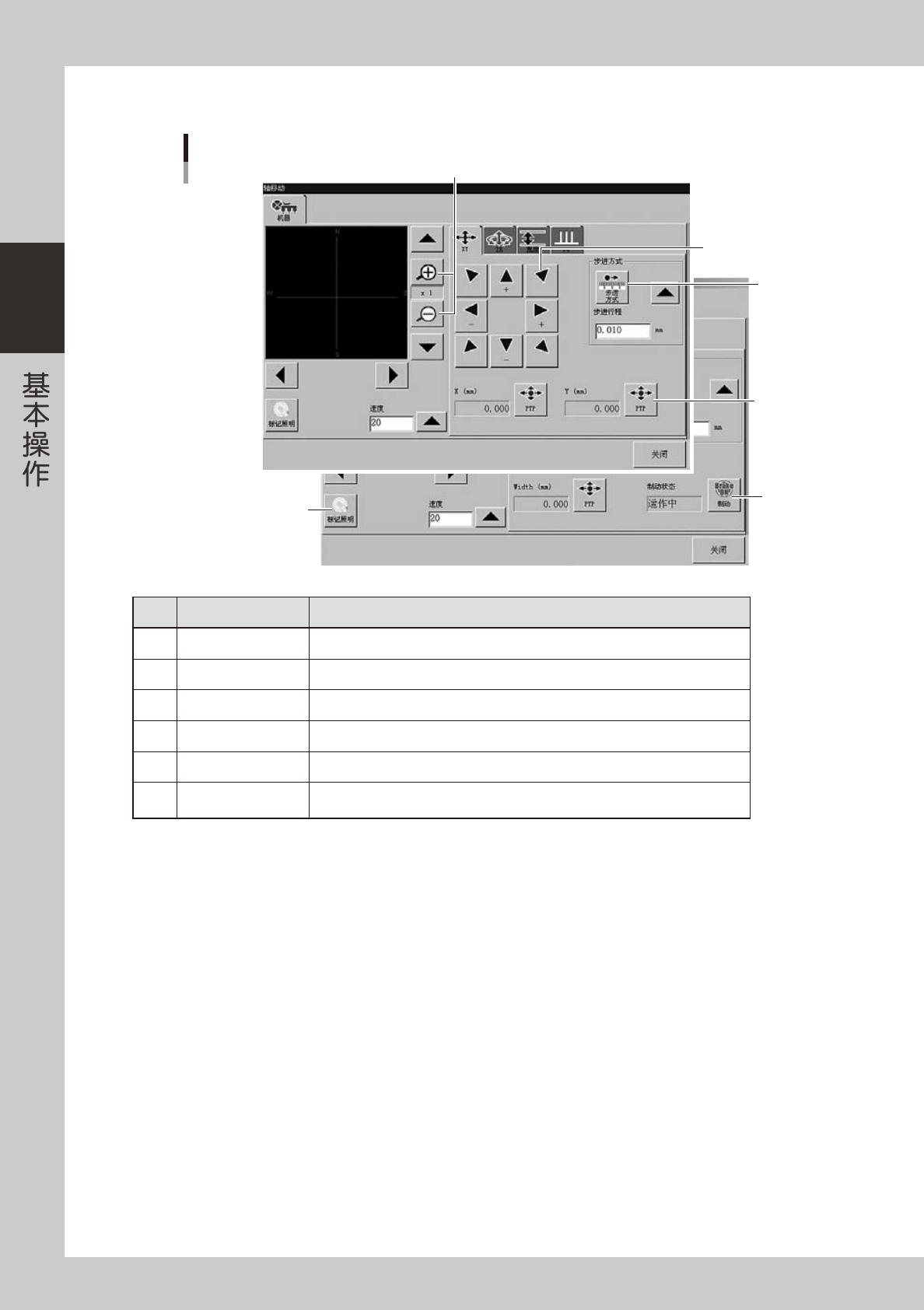

■轴移动
轴移动画面
1
2
3
4
5
6
26204-M0-00
按钮名称 功能
1 扩大、缩小（＋、－） 进行图像的扩大与缩小。（16 倍〜 1/16 倍）
2 标记照明 可以手动更改标记照明。不影响数据。
3 PTP 对象自动移至指定坐标。
4 步进方式 用方向键移动步进行程中指定的量。
5 方向键 用于移动至想要移动的方向。
6 制动
用于在紧急停机状态下解除制动的情况。（仅限 W 轴和 PU 轴）
如果将伺服置于 ON 状态制动将自动解除。
2-13
2
■Head 手动操作

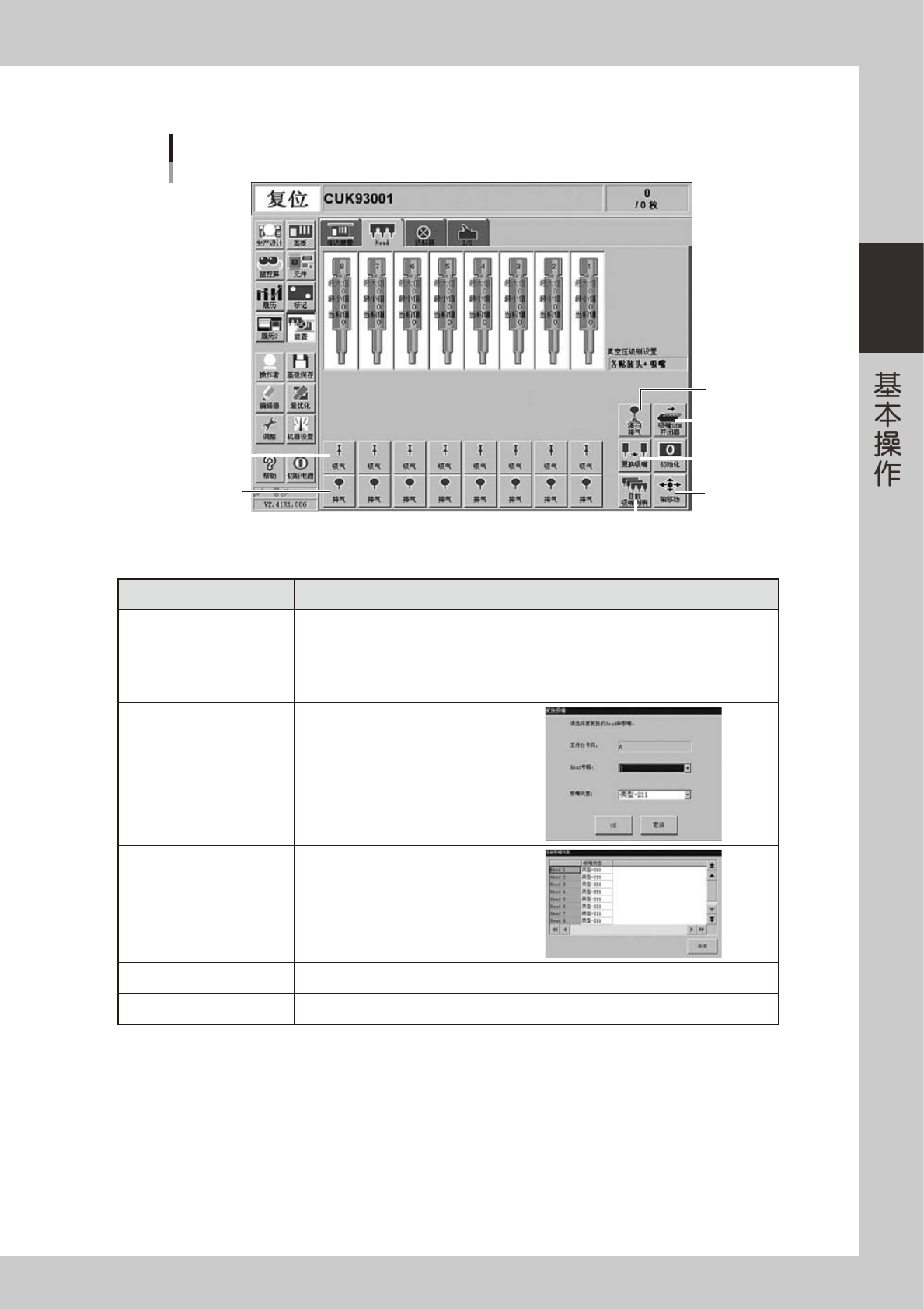

「装置」－「Head」画面
1
2
3
4
5
6
7
26205-M1-00
按钮名称 功能
1 吸气 使各 Head 的吸气 ON/OFF。
2 排气 使各 Head 的排气 ON/OFF。
3 吸嘴 STN 开闭器 开闭吸嘴交换站的开闭器。
4
更换吸嘴
显示「更换吸嘴」对话框，指定 Head 和吸嘴
类型进行吸嘴更换。
5 目前吸嘴列表 显示目前 Head 上所安装吸嘴类型的列表。
6 轴移动 用于移动轴。与「传送装置」的轴移动相同。
7 清扫排气 显示吸嘴轴排气执行确认画面。
2-14
2
■送料器手动操作
「装置」－「送料器」画面
3 4
1
2
26206-M0-00
按钮名称 功能
1 左右方向键 滚动显示的驱动阀号码画面。
2 上下方向键 切换所显示驱动阀号码的前侧、后侧。
3 驱动阀 使送料器滑板驱动阀 ON/OFF。
4 初始化 将所有驱动阀一次性 OFF。
