4.2 从托盘供给元件
外部供给装置（托盘交换器）中包括使用传料头和中转站供给元件的 dYTF 和直接使用主机贴装头供给元件的
wATS 及 sATS3 种。

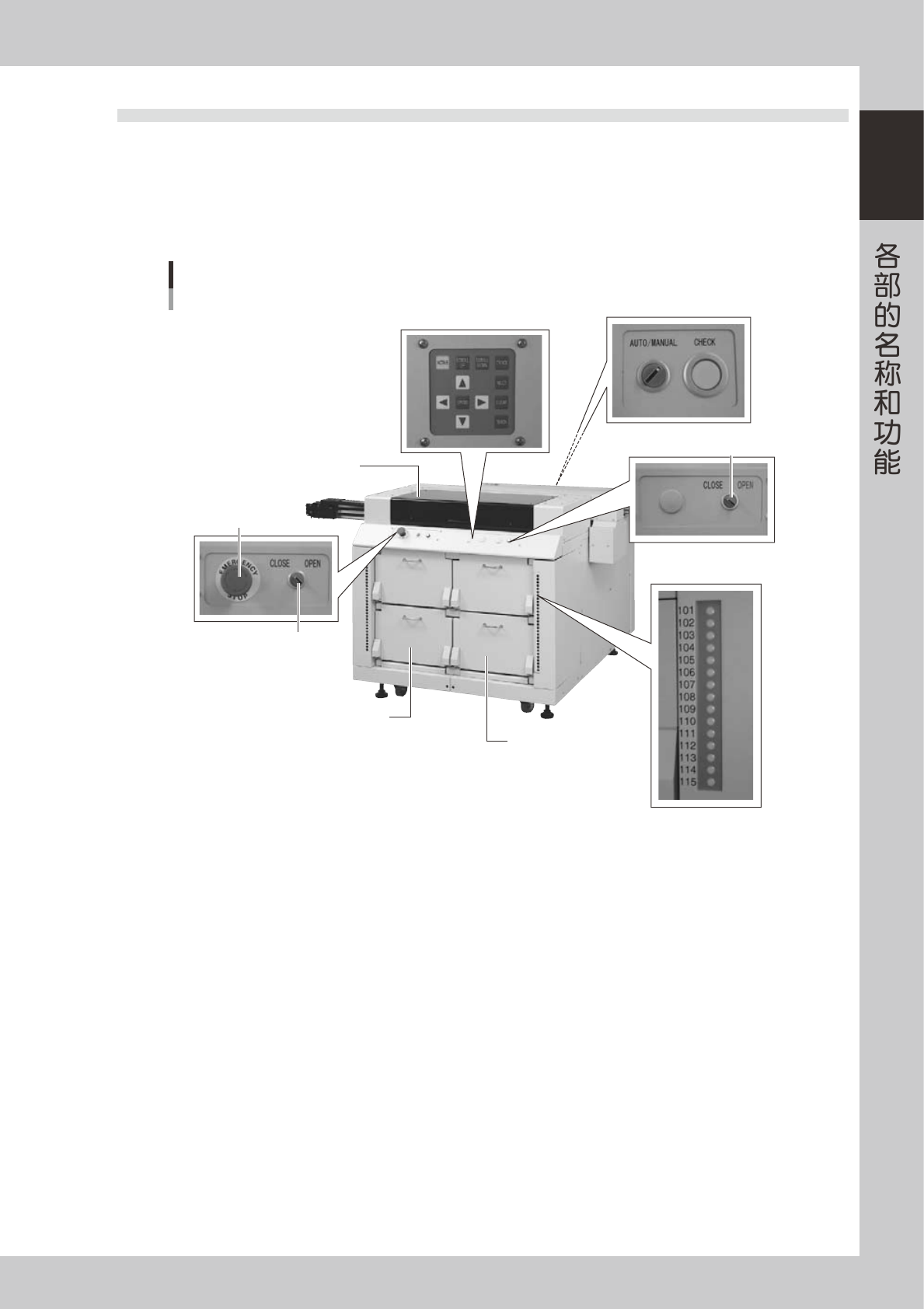

4.2.1 dYTF 主体
说明 dYTF 各部的名称和功能。
dYTF主体
7. 料架指示器
1. 安全盖
2. 收纳柜门
(工作台1）
3. 收纳柜门
(工作台2)
4. Emergency stop按钮
5. 门开关
(工作台2)
5. 门开关
(工作台2)
6. 示教操作板
8. 传送装置运行开关
收纳柜门侧
25120-M1-00
1. 安全盖
电源在 ON 状态时打开安全盖，则呈紧急停机状态。运行中请关闭安全盖。
2. 收纳柜门 ( 工作台 1)
打开此门交换工作台 1( 自动托盘 1) 的料架或者收纳柜。上侧为收纳柜 1，下侧为收纳柜 2。
3. 收纳柜门 ( 工作台 2)
打开此门交换工作台 2( 自动托盘 2) 的料架或者收纳柜。上侧为收纳柜 1，下侧为收纳柜 2。
4. Emergencystop 按钮
按此按钮后机器呈紧急停机状态。与贴片机的 Emergencystop 按钮作用相同。
5. 门开关
此开关呈 [OPEN] 时闩锁解除，收纳柜门可以打开。呈 [CLOSE] 时闩锁被锁住，开关的指示灯亮灯。
6. 示教操作板
示教料架上托盘元件的位置时使用。

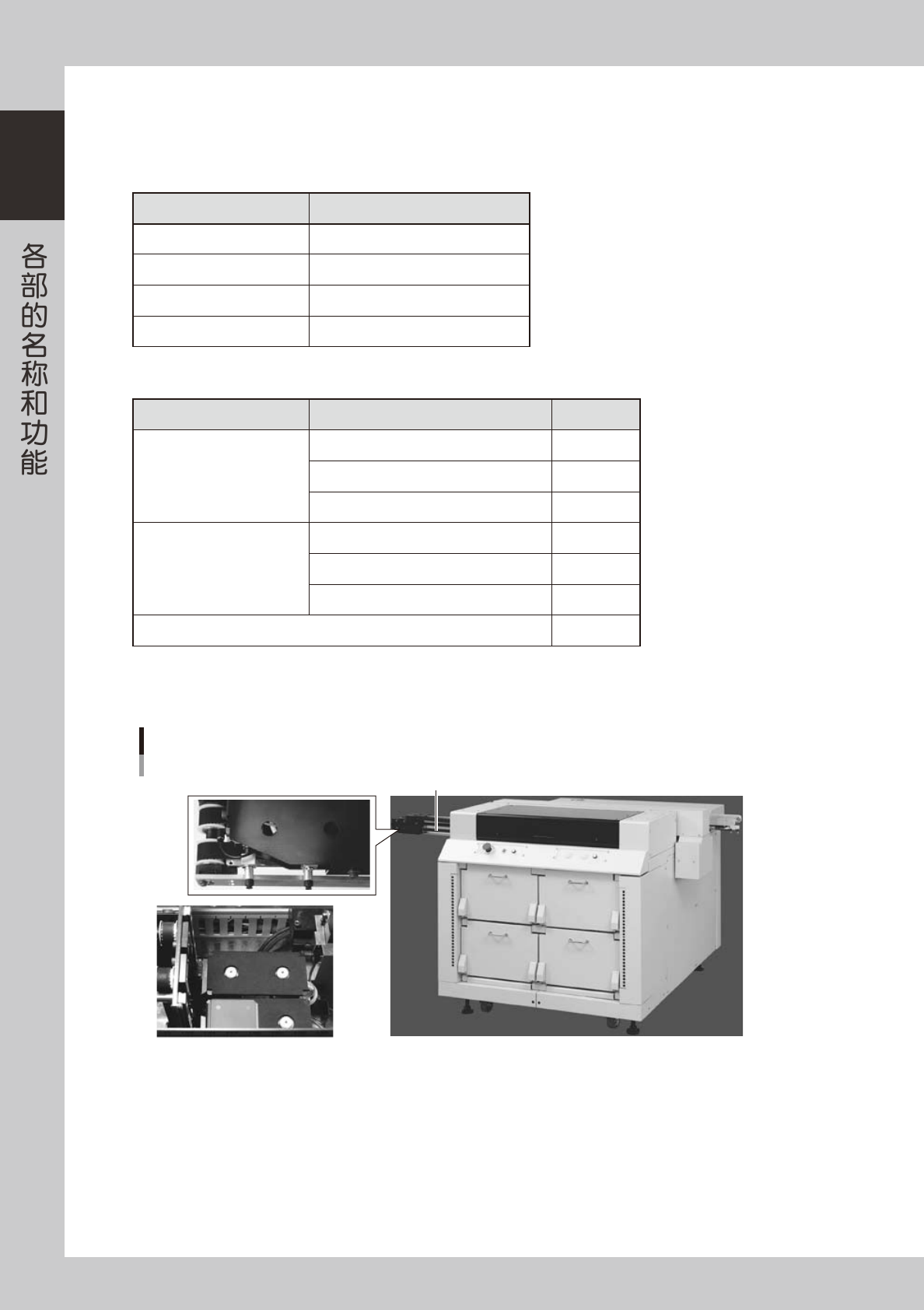

1-14
1
7. 料架指示器
元件信息中设置的料架编号亮灯，料架上的托盘元件使用完时，料架编号呈闪烁状态。( 参照下表 ) 各收纳柜有 15 个指示灯，
指示器总共有 60 个指示灯。
安装新料架后，按闪烁的指示灯按钮复位。
■ 料架指示灯编号和收纳柜的关系
料架指示灯编号 收纳柜
1
〜
15
工作台 1 的收纳柜 1
16
〜
30
工作台 1 的收纳柜 2
101
〜
115
工作台 2 的收纳柜 1
116
〜
130
工作台 2 的收纳柜 2
■ 料架指示灯点灯类型
◎∶红灯闪烁 ●∶红灯亮灯 ○∶灭灯
料架的状态 元件的状态 亮灯状态
1 个料架中装有 1 种元件
元件补充完毕 ●
元件用完 ◎
元件正在使用中 ( 现在 ) ●
1 个料架中装有多种元件
料架上的所有元件补充完毕 ●
料架上的所有元件都用完 ◎
多种元件中至少有 1 种元件用完 ◎
没有指定基板程序中使用的元件 ○
8. 传送装置运行开关
AUTO/MANUAL ∶切换传送装置运行方式 AUTO/MANUAL。
CHECK ∶将传送装置运行置于 MANUAL 方式，在基板目测检查时使用。
传料头・中转站
3. 中转站（贴片机侧）
2. DX轴
1. 传料头
25121-M1-00
1. 传料头
dYTF 装有两个 2 连传料头。吸取料架上的托盘元件并传送给贴片机侧的中转站。
2. DX 轴
使传料头在 dYTF 和中转站之间往返移动。
3. 中转站 ( 贴片机侧 )
从 dYTF 传料头接收元件的中转站。装备有两个 2 连吸附点的中转站，贴片机的贴装头吸附元件时会上升。
1-15
1

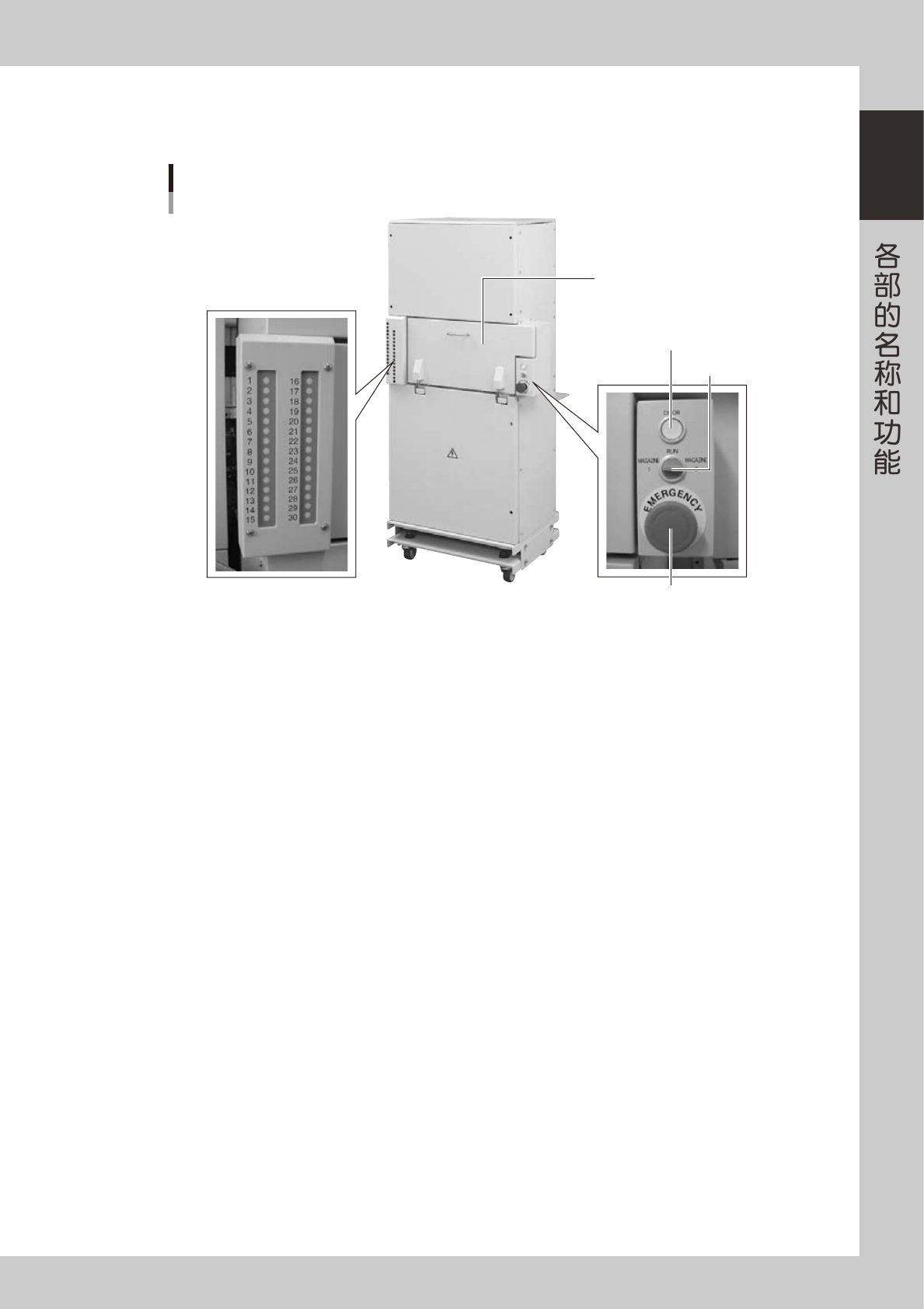

4.2.2 sATS 主体
说明 sATS 各部的名称和功能。
sATS主体
1. 收纳柜门
2. 紧急停机按钮
3. 门开关
4. 门指示器
5. 料架指示器
料架插入侧
25122-M1-00
1. 收纳柜门
打开此门进行料架和收纳柜的更换。可以上下收纳 2 个收纳柜 ( 收纳柜１、收纳柜２)。
2. 紧急停机按钮
按此按钮后机器呈紧急停机状态。与贴片机的紧急停机按钮作用相同。
3. 门开关
将开关置于「MAGAZINE1」、「MAGAZINE2」时，收纳柜门可以打开。置于「RUN」时，收纳柜门被锁住不能打开。
需要更换收纳柜 1 时，置于「MAGAZINE1」，更换收纳柜 2 时，置于「MAGAZINE2」。
4. 门指示器
收纳柜门被锁住时呈亮灯状态，门锁打开后则灭灯。
