4.2.3 wATS 主体
说明组装在贴片机主体背面的 wATS 各部的名称和功能。

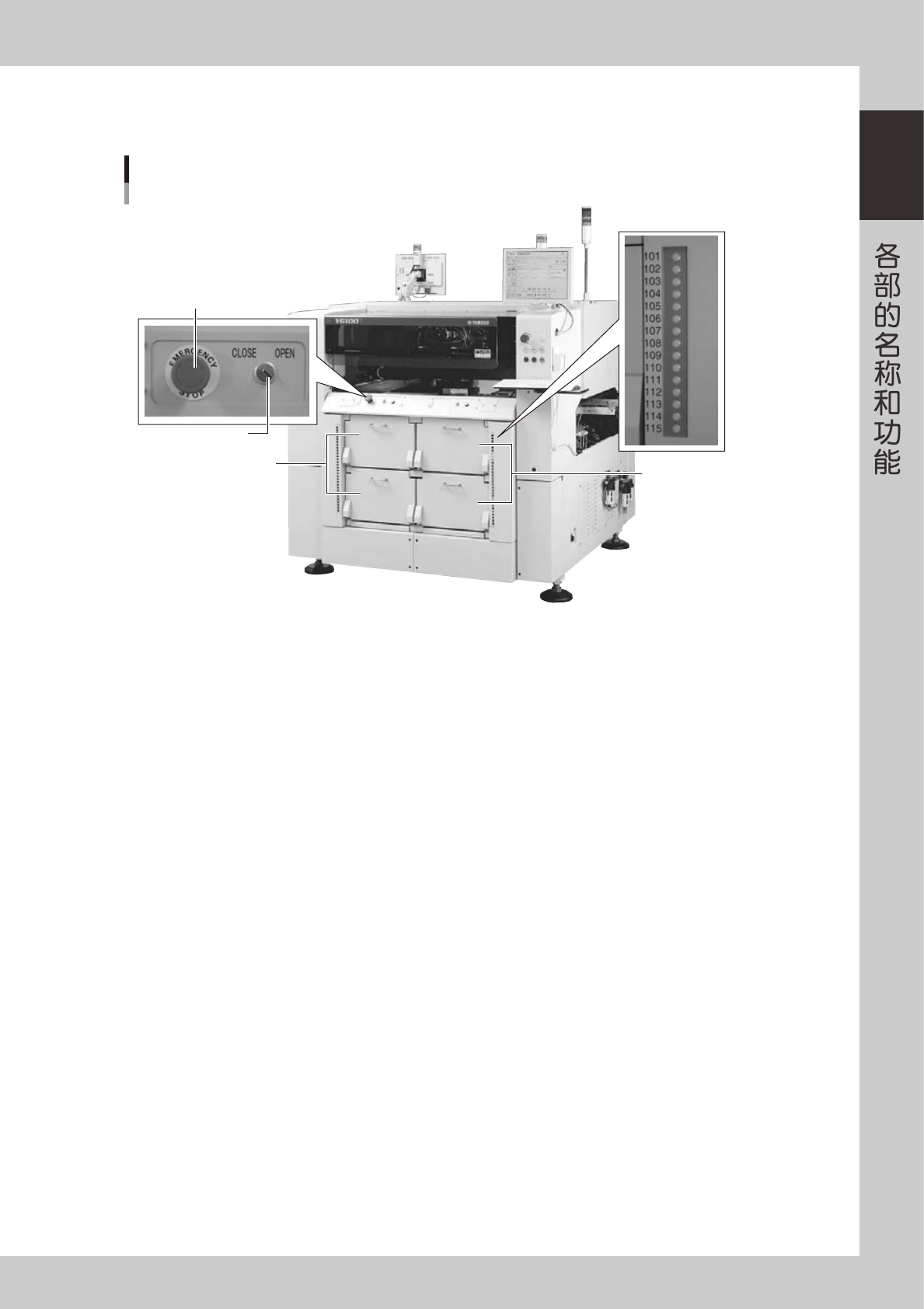

ｗATS主体
1. 收纳柜门
（工作台1）
5. 料架指示器
2. 收纳柜门
（工作台2）
4. 门开关
3. 紧急停机按钮
贴片机背面
25123-M1-00
1. 收纳柜门 ( 工作台 1)
打开此门交换工作台 1( 自动托盘 1) 的料架或者收纳柜。上侧为收纳柜 1，下侧为收纳柜 2。
2. 收纳柜门 ( 工作台 2)
打开此门交换工作台 2( 自动托盘 2) 的料架或者收纳柜。上侧为收纳柜 1，下侧为收纳柜 2。
3. 紧急停机按钮
按此按钮后机器呈紧急停机状态。与贴片机的紧急停机按钮作用相同。
4. 门开关
此开关呈 [OPEN] 时闩锁解除，收纳柜门可以打开。呈 [CLOSE] 时闩锁被锁住，开关的指示灯亮灯。
1-18
1
5. 料架指示器
元件信息中设置的料架编号亮灯，料架上的托盘元件使用完时，料架编号呈闪烁状态。( 参照下表 ) 各收纳柜有 15 个指示灯，
指示器总共有 60 个指示灯。
安装新料架后，按闪烁的指示灯按钮复位。
■ 料架指示灯编号和收纳柜的关系
料架指示灯编号 收纳柜
1
〜
15
工作台 1 的收纳柜 1
16
〜
30
工作台 1 的收纳柜 2
101
〜
115
工作台 2 的收纳柜 1
116
〜
130
工作台 2 的收纳柜 2
■ 料架指示灯点灯类型
◎∶红灯闪烁 ●∶红灯亮灯 ○∶灭灯
料架的状态 元件的状态 亮灯状态
1 个料架中装有 1 种元件
元件补充完毕 ●
元件用完 ◎
元件正在使用中 ( 现在 ) ●
1 个料架中装有多种元件
料架上的所有元件补充完毕 ●
料架上的所有元件都用完 ◎
多种元件中至少有 1 种元件用完 ◎
没有指定基板程序中使用的元件 ○
1-19
1
5.传送装置和元件识别装置
以下具体说明用于固定基板的传送装置。
4
5
2
1
3
传送装置
背面图
7 6
25114-M1-00
1. 主挡板
传送带上的基板碰到主挡板就会停住。（双挡板为选项装置）
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 压板
从上压住基板的边缘来固定基板。
5. 夹钳式基板固定装置
从下抬起基板的边缘夹入压板之间来固定基板。
6. 多视觉相机
元件识别用相机。前后各配备有一架。
7. 共面度检测（选项装置）
与多视觉相机连动，测定元件引脚或 BGA 的线性与共面度。
