7.1 吸嘴轴排气的执行方法
以下说明在任意时间手动执行吸嘴轴排气的方法。
1
打开［装置］－「Head」选项卡。
2
按［清扫排气］按钮。

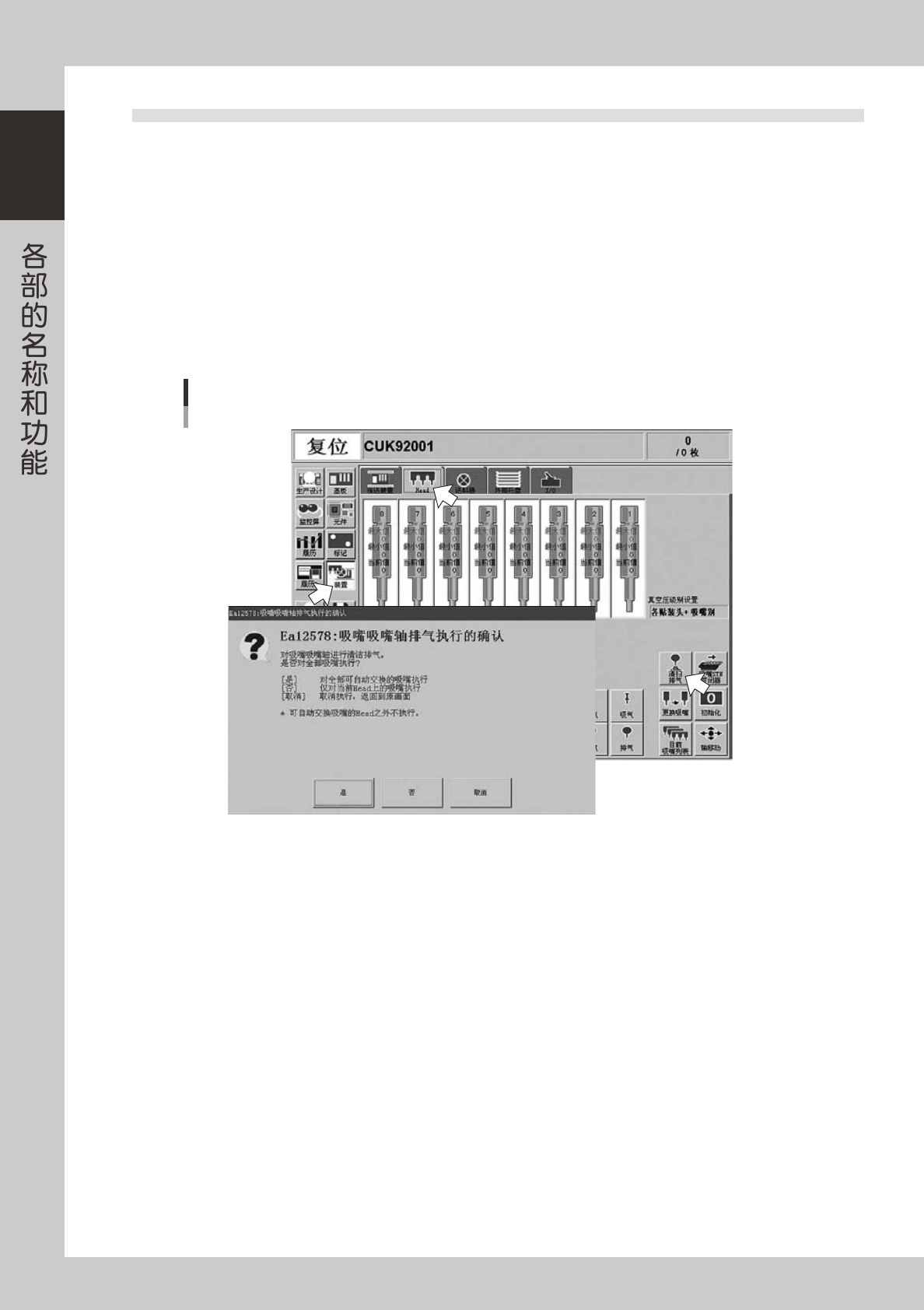

显示「吸嘴吸嘴轴排气执行的确认」对话框后，按［是］或［否］按钮。
按［是］按钮
对已设置进行排气清洁的、具备自动交换功能的吸嘴实施清洁作业。
按［否］按钮
只对目前安装在贴装头上的、且已设置进行排气清洁的吸嘴实施清洁作业。
排气清洁吸嘴轴
26100-M1-00
■安全检查功能
排气清洁吸嘴轴的功能中，还附带下列安全检查功能。
· 对排气清洁吸嘴轴作业提出中断警告
实施排气清洁吸嘴轴的过程中，如果因紧急停机和联锁等原因迫使机器停机，贴装头会立即上升，这时还持续排气的话，可
能会导致吸嘴脱落的现象发生。
因此，实施排气清洁吸嘴轴的过程中，如果停止了机器运行，会出现「确认排气清洁吸嘴轴」的对话框。
· 对检测吸嘴被抛弃的传感器实施检查
排气清洁吸嘴功能由高压排气实施清洁，因此实施过程中一旦停止运行，吸嘴可能从贴装头脱落。如果吸嘴从贴装头脱落，
机器任其置于排气站继续自动运行，脱落的吸嘴可能与其他贴装头、多重精度校正装置发生碰撞，影响运行。因此，在排气
站装配了检测吸嘴被抛弃的传感器，机器始终监视着传感器的动向。
除了实施排气清洁吸嘴轴的过程中，贴装头下降而遮住传感器以外，一旦传感器被遮住，立即就会发生「联锁错误」，机器
呈联锁状态而无法动作。
1-23
1
8.其他选项装置
8.1 侧面视觉相机
侧面视觉相机，固定在多视觉相机正面的 X 轴上，识别元件时，利用固定在贴装头部的侧面视觉相机的照明，从
水平面对吸附状态等图像进行识别。因此，可以检出元件未吸附、吸附异常和吸嘴污垢等不良现象。

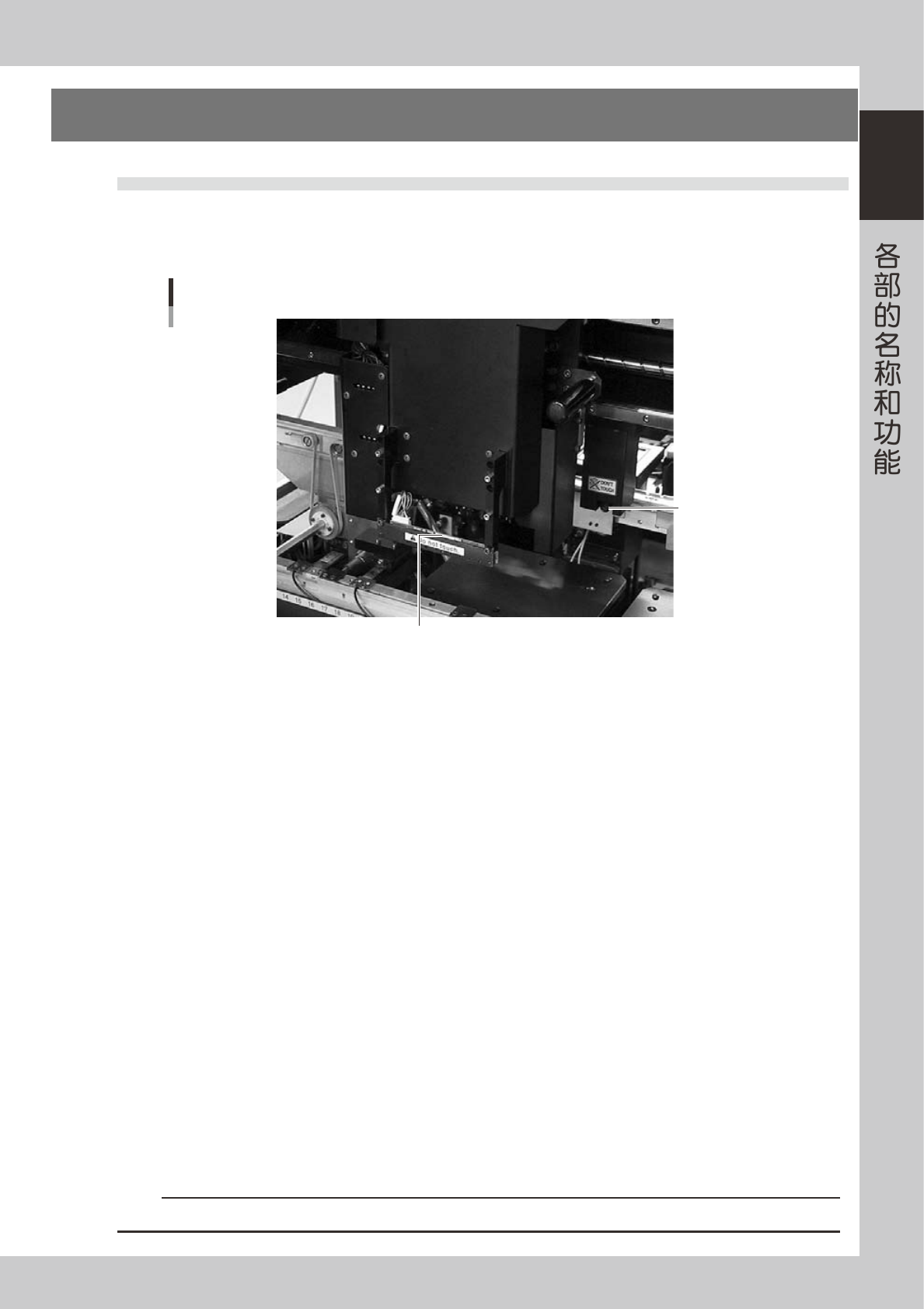

侧面视觉相机
侧面视觉相机
照明
（卸下外盖的状态）
25116-M1-00
侧面视觉相机具有以下功能。
■检测吸附异常的功能
简易模式
能正确检测到元件未吸附现象，可以防止不贴装现象的发生。
即使因清洗吸嘴等更换了吸嘴，仍然可以继续检测。
详细模式
能正确检测到元件未吸附现象，可以防止不贴装现象的发生。
可以根据用户在侧面视觉相机参数画面（［元件］-「侧面视觉相机」）设置的元件厚度，辨别纵向、横向、斜向等异常吸附
现象。
■ 检测吸嘴污垢功能
如果多视觉相机识别结果为「有元件存在」，但侧面视觉相机的识别结果却是「没有元件存在」时，判断为「吸嘴污垢」，
显示警告提示。
这样可以更加明确清洗吸嘴的时机。
■ 跳过丢弃元件动作的功能
侧面视觉相机的识别结果为「没有元件存在」时，跳过丢弃动作。
这样可以减少没有吸附元件时的不必要动作，减少速度降低的因素。
■ 检测带回元件的功能
贴装元件或丢弃元件后，必定检查吸嘴前端是否残留元件。
■翻转检查功能
在吸附元件后的识别处理中，确认所吸附元件的正反面是否翻转，以及吸附元件是否全部在侧面视觉相机的视野识别范围内。
识别出元件正反翻转或整个元件未在相机视野范围内时，显示错误信息。
n
要点
有关侧面视觉相机各参数的设置，参阅「程序设计手册」。
1-24
1
8.2 QFP 废弃站
QFP 废弃站 ( 又称废弃站 ) 是临时放置识别相机检测出的不良元件的装置，使元件不受到损伤。被废弃的元件通过
传送带传送，当到达设定的计数或载满传感器受到感应后，下次废弃动作进行之前则会显示错误信息 ( 元件已载满 )。
以下对废弃站各部的名称和作用进行说明。

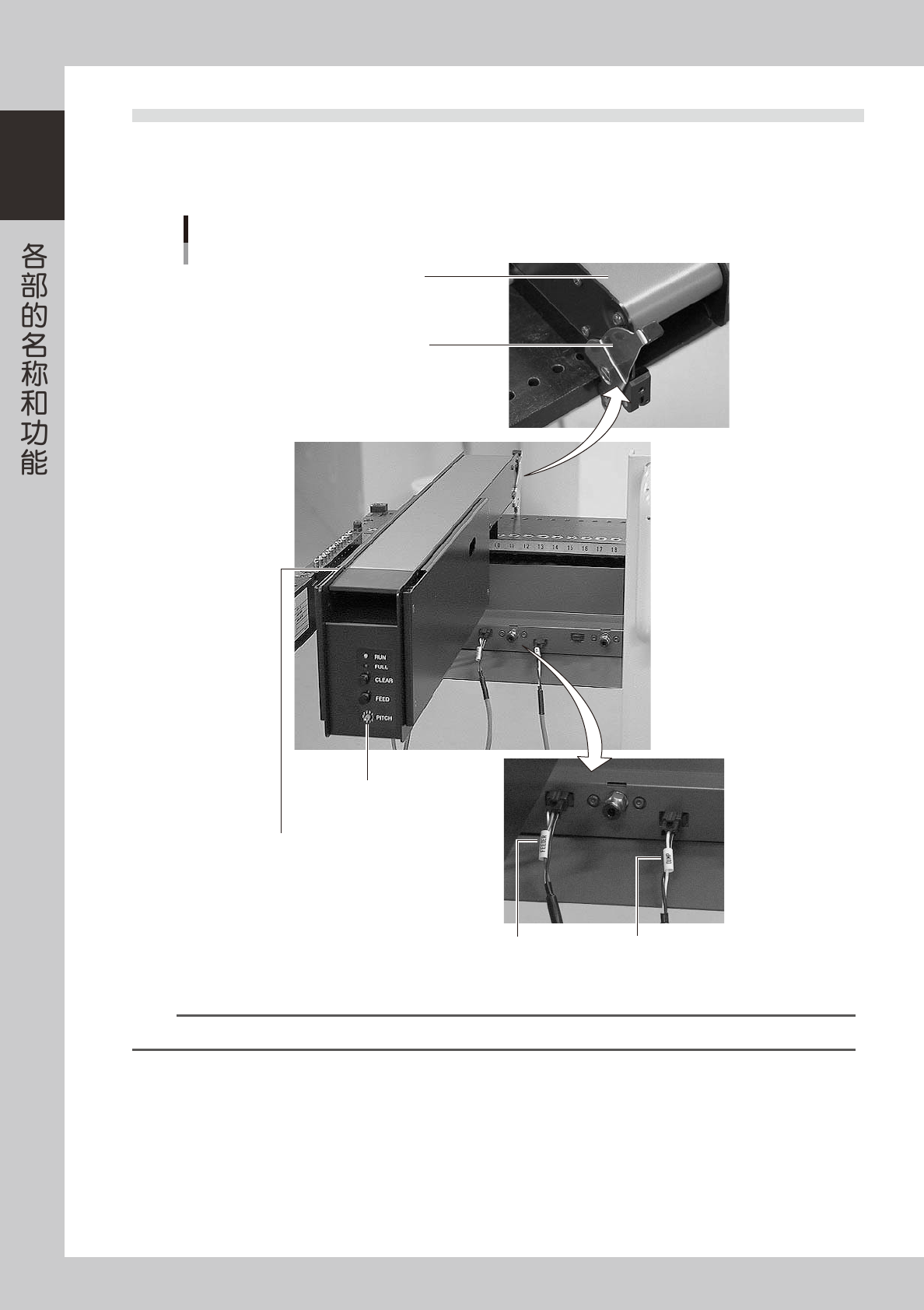

固定杆
将废弃站固定在送料器架上。
DUMP电线(信号线)
废弃站信号线。
FEEDER电线(电源线)
废弃站电源线。
手动控制板
进行显示状态、间距传送、
计数清除、传送间距的设定。
载满传感器(选件)
废弃元件经传送带传送，
到达载满传感器位置被感应后，
则会显示错误信息。
传送带
传送废弃元件用的传送带。
各部位的名称和作用
25104-M1-00
n
要点
有关 QFP 废弃站使用方法的详细内容参阅选项手册。
