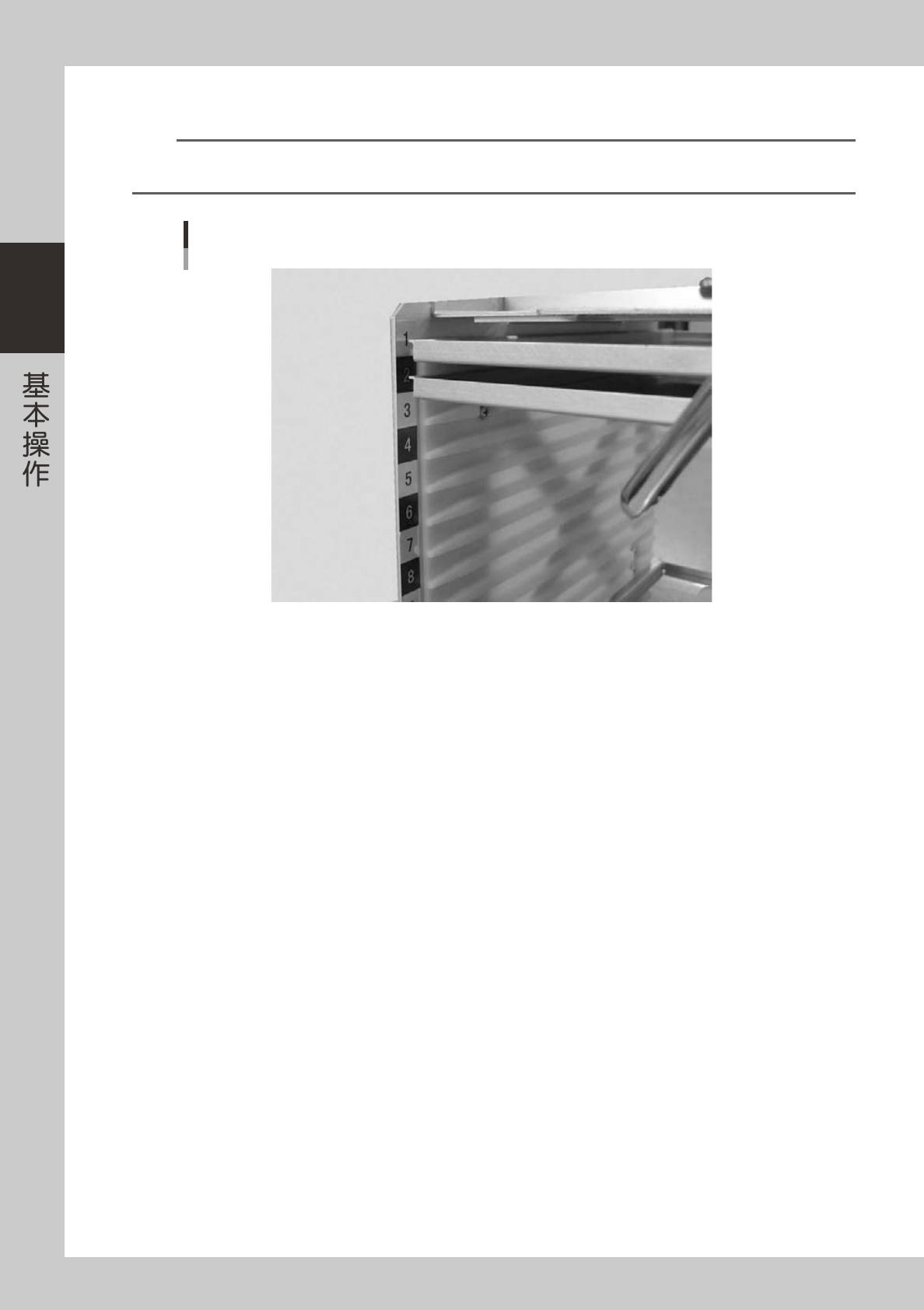

将需要使用的料架都插入相应的收纳层。
n
要点
· 为了防止料架插入层出错，在收纳柜两侧贴有收纳层编号 ( 黑色和银色 )。
· 按照「元件」-「托盘」信息的「料架号码 开始 / 结束」参数中的设置，将料架插入收纳层。
料架插入层的编号显示
25218-M0-00
5
关上料架闩锁。
放下锁杆，关上闩锁。
2-35
2
4. 运行中的收纳柜和料架的更换（以 dYTF 为例）
dYTF 在机器运行过程中也可以进行收纳柜和料架的更换。可以不影响机器的生产率进行托盘元件的切换。( 生产运行中正在
使用的收纳柜不可以更换。)

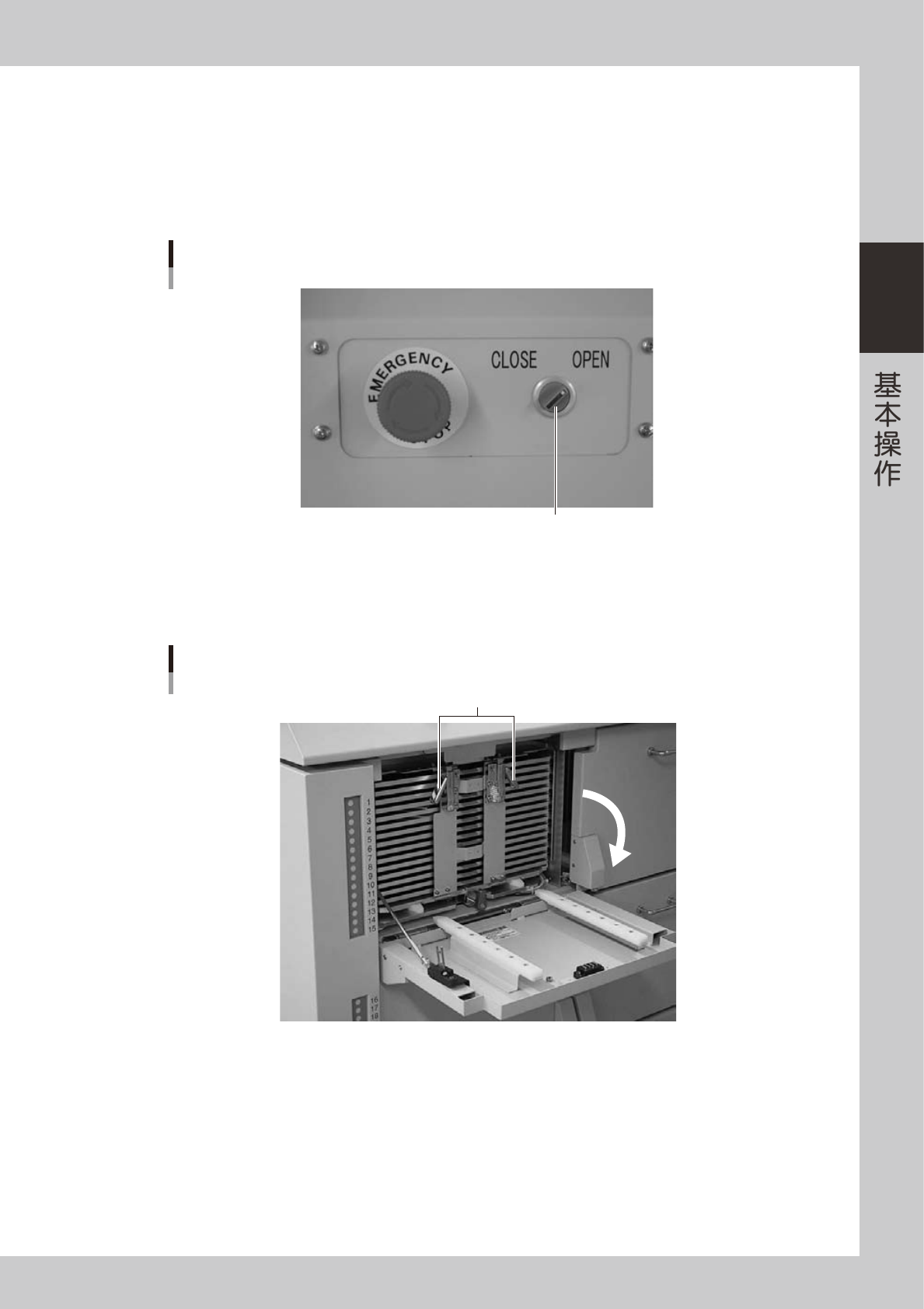

1
将要更换收纳柜门开关置于「OPEN」。
收纳柜门锁解除，门开关指示灯则灭灯。
门开关
门开关
25219-M0-00
2
打开收纳柜门。
将要更换收纳柜的门把手向前拉，打开收纳柜门。
打开收纳柜门
锁杆
25220-M0-00
3
更换料架。( 只更换料架 )
更换整个收纳柜时，进入 Step4 的操作步骤。
1. 打开料架闩锁。
放下锁杆，将料架闩锁向前打开。
2. 更换料架。
3. 将料架闩锁还原。
2-36
2
4
解除收纳柜的夹固装置。
拉住收纳柜夹固装置并向左转即可解除。
收纳柜夹固装置
将收纳柜夹固装置向左传解除
25221-M0-00
5
将收纳柜整体向前拉。
手持拉手笔直的拉出收纳柜。
拉出收纳柜
导轨
25222-M0-00
