1-1 1  1 .  主机以下具体说明贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成如下图所示。主机指示灯蜂鸣器安全机盖贴装头部压力表机器间连接用接口正面面板操作·输入部主控开关送料器安装部 CD-ROM驱动器供气/排气开关电源连接部 25 1 0 0- M 1 -0 0

 第１章 各部的名称和功能

 1. 主机 1-1

 2. 操作 · 输入部 1-4

2.1 键盘和鼠标 1-4

2.2 操作面板按钮 1-5

 3. 贴装头部 1-6

3.1 吸附 · 贴装元件的贴装头 1-6

3.1.1 8 连贴装头 (FNC) 型 1-6

3.1.2 8 连贴装头 ( 标准 ) 型 1-7

3.2 吸嘴种类 1-8

3.2.1 8 连贴装头用吸嘴 1-8

3.3 吸嘴交换站 ( 选项装置 ) 1-9

 4. 元件供给部 1-10

4.1 从送料器架供给元件 1-10

4.1.1 固定送料器架 1-10

4.1.2 送料器一次性换料车 1-11

4.2 从托盘供给元件 1-13

4.2.1 dYTF 主体 1-13

4.2.2 sATS 主体 1-15

4.2.3 wATS 主体 1-17

 5. 传送装置和元件识别装置 1-19

 6. 轴的构成 1-20

 7. 排气站 1-21

7.1 吸嘴轴排气的执行方法 1-22

 8. 其他选项装置 1-23

8.1 侧面视觉相机 1-23

8.2 QFP 废弃站 1-24

1-1

 1.主机

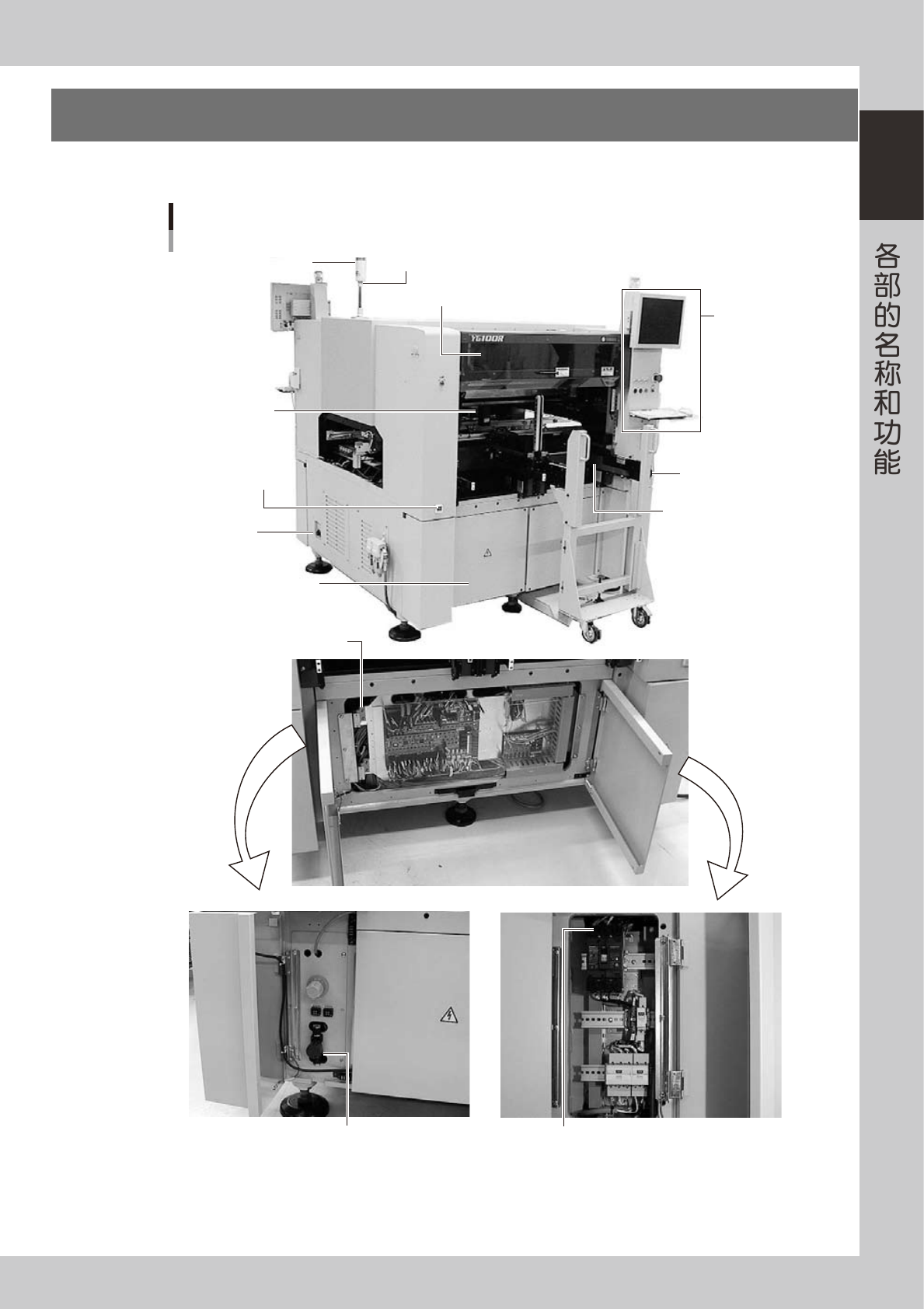

以下具体说明贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成如下图所示。

主机

指示灯

蜂鸣器

安全机盖

贴装头部

压力表

机器间连接

用接口

正面面板

操作·输入部

主控开关

送料器安装部

CD-ROM驱动器

供气/排气开关电源连接部

25100-M1-00

1-2

■ 指示灯

贴片机的实时状态用绿、黄、红三种颜色的指示灯表示。

状态例绿色红色黄色

暖机、自动运行中亮灯

紧急停机亮灯

系统发生错误

--- 蜂鸣器 ON---

· 过载电流

·2 次极限溢出等

亮灯

运行、基板程序发生错误

--- 蜂鸣器 ON---

· 吸附错误、识别错误

· 程序检查错误等

亮灯

元件不能使用

· 元件用完、TC 门开启状态

· 换料车 OFF 等

闪烁

不停机一次性换料车下降时 ( 运行中 ) ( 配备有选项装置时 ) 闪烁

废弃站已满警告 ( 配备有选项装置时 ) 闪烁

■ 蜂鸣器

当贴片机发生异常或错误时，蜂鸣器鸣响报警。( 左右旋转可以调节音量。)

■ 安全机盖

如打开安全机盖，与紧急停机相同机器陷入停机状态，停止运行。运行中，必须关闭安全机盖。

■ 气压表

显示供气压力 ( 上方 ) 与气压下降检出压力 ( 下方 )。用压力调节阀和气压表内检出气压下降的压力调节按钮使各数值显示为

下列气压。

· 供气压力 ( 上方 )  ∶ 0.55Mpa

· 气压下降检出压力 ( 下方 ) ∶ 0.4Mpa

■ 贴装头部

通过安装在贴装头前端的吸嘴吸附或贴装元件。为识别基板标记的相机也安装在此。( 参阅本章「3. 贴装头部」)

■ 正面面板

正面面板内部，组装着系统主控卡、电源卡、伺服控制卡、视觉卡、CD-ROM 驱动器等。运行中必须关闭面板。

■ 主控开关

接通或关闭贴片机电源的开关。向右旋转即可接通电源。

注意

如要再次接通电源，必须间隔 2 秒以上。
