L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
INSTALLATIONSANLEITUNG NEUINSTALLATION
Bild 4-29
54. Die Grafikkarte braucht nicht neu konfiguriert werden. Die empfohlene Auflösung (1024x768,
16 Bit) kann beibehalten werden.
4.2.3.7 Drucker-Konfiguration
55. Falls Sie einen Drucker am Parallel-Port des Rechners konfigurieren möchten, fahren Sie bei
Punkt 56 unten fort.
Die Konfiguration von USB oder Netzwerkdruckern wird eigens beschrieben (→ 4.3 Drucker vom
Typ HP 5850 (USB und Netzwerk)) Die Installation erfolgt später, nach der Installation der Li-
nienrechner Software. Wählen Sie »Next« und fahren Sie bei Punkt 66 unten auf Seite 29.
56. Die Druckerinstallation erfolgt über den Menüpunkt »Printers«.
Bild 4-30
57. Über den »Configure«-Button öffnet sich der Dialog »Printer Type«.
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 26 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
INSTALLATIONSANLEITUNG NEUINSTALLATION
Bild 4-31
58. Die Einstellung »Parallel printer« bleibt für einen Drucker an der parallelen Schnittstelle erhal-
ten.
59. Auswahl des »Next«-Button.
Bild 4-32
60. »Next«-Button anwählen.
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 27 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
INSTALLATIONSANLEITUNG NEUINSTALLATION

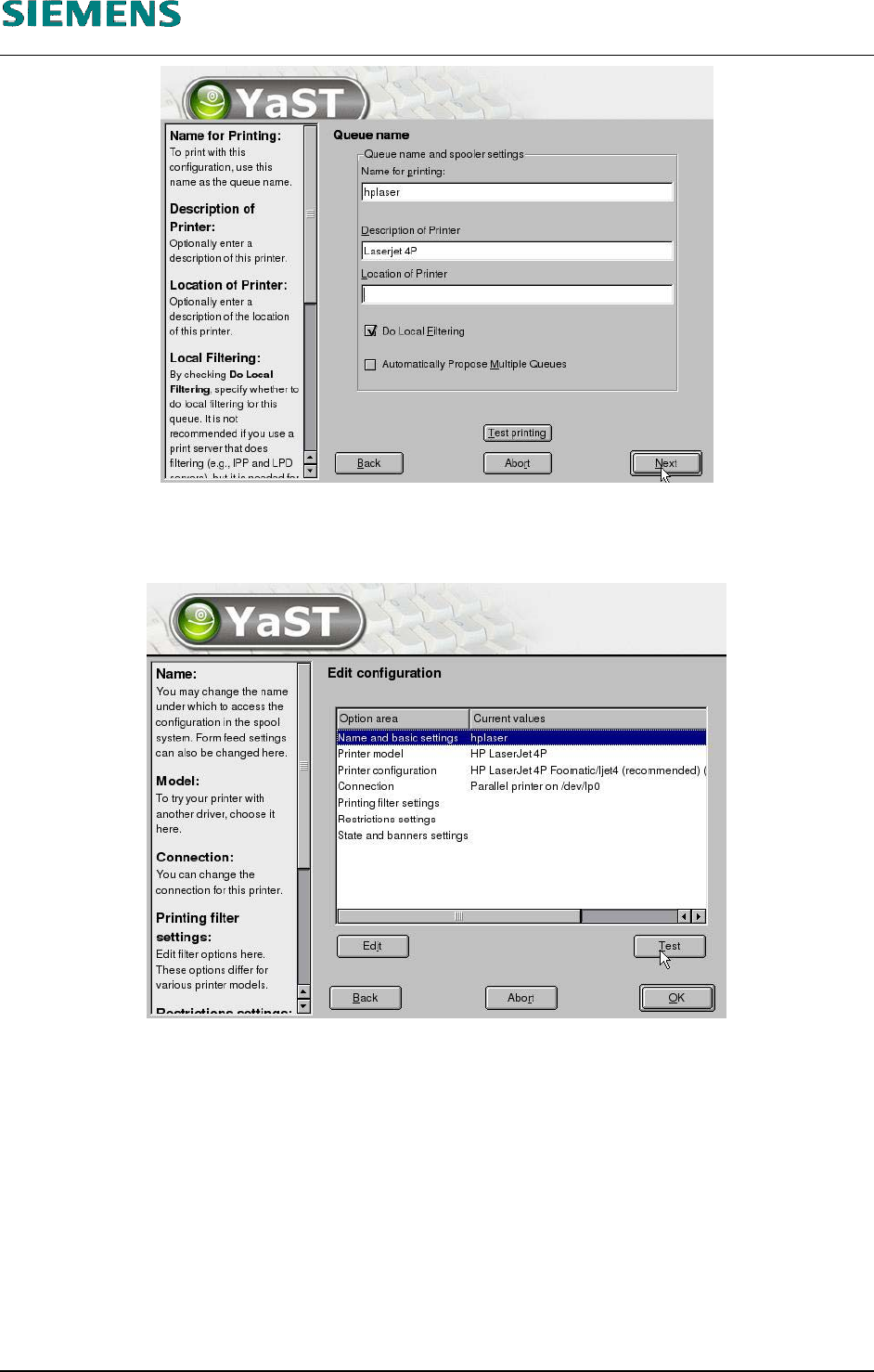

Bild 4-33
61. Die Eingabe des Druckernamens und der Beschreibung ist mit »Next«-Button abzuschließen.
62. Druckerhersteller und Druckermodell auswählen und mit »Next« abschließen.
Bild 4-34
63. Mit dem »Test«-Button kann eine Testseite gedruckt werden.
64. Den Dialog mit »OK« schließen.
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 28 / 74
