L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION AM USB-AUSGANG
10. Den USB-Port auswählen, an dem der Drucker angeschlossen ist.
Bild 4-67
11. Über den Button »Test« kann (sollte) die Verbindung zum Drucker getestet werden.
Bild 4-68
12. Meldung mit »OK« bestätigen
13. Falls der Verbindungstest fehlschlägt, die Meldung mit »OK« bestätigen, zurück zu Punkt 10
oben gehen und einen anderen Port auswählen.
Bild 4-69
Falls der Drucker an keinem Port erkannt wird, die Konfiguration abbrechen (über den »Abort«-
Button in dem Dialog von Punkt 10 oben) und nochmals die BIOS-Einstellungen überprüfen
(siehe oben »4.3.2.1.1 Voraussetzungen:«).
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 47 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION AM USB-AUSGANG
14. Falls der Verbindungstest erfolgreich war, die Meldung mit »OK« bestätigen
Bild 4-70
15. Den Dialog von Punkt 10 oben über den »Next«-Button bestätigen
16. Den Druckerhersteller und das Druckermodell auswählen:
Hewlett-Packard
DeskJet 2000C
Bild 4-71
HINWEIS
Es muß das oben angegebene Modell ausgewählt werden!
17. Den Dialog mit »Next« bestätigen
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 48 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION AM USB-AUSGANG

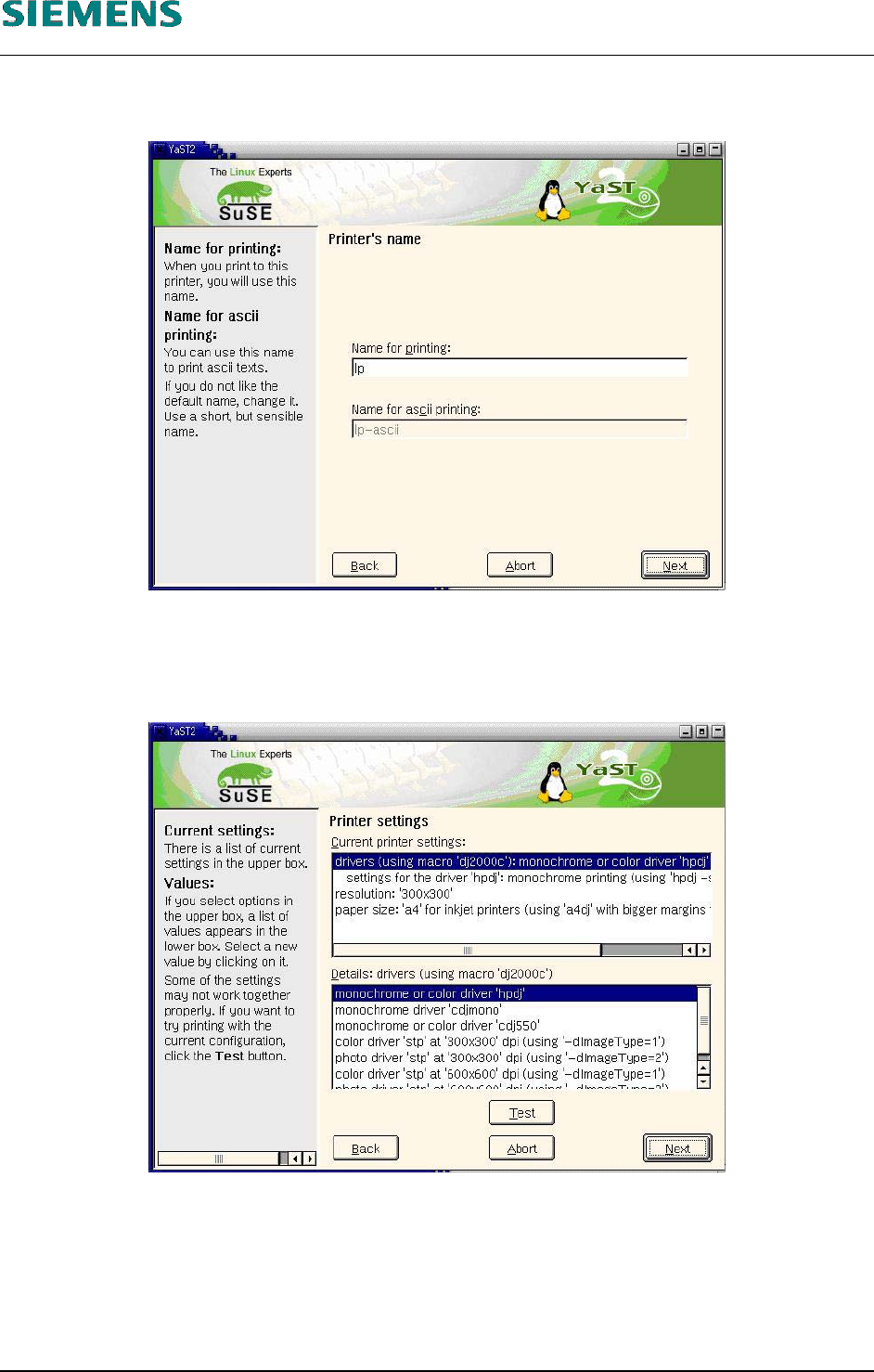

18. Es kann ein Name für den Drucker vergeben werden; der vorgeschlagene Name »lp« kann ü-
bernommen werden.
Bild 4-72
19. Dialog mit »Next« bestätigen
20. Im nächsten Dialog können weitere Treiber-Einstellungen vorgenommen werden. Die voreinge-
stellten Werte können mit »Next« übernommen werden.
Bild 4-73
21. Im nächsten Dialog können weitere »hardware unabhängige Einstellungen« vorgenommen wer-
den. Die Standardeinstellungen können mit »Next« übernommen werden.
22. Im letzten Dialog werden alle nun konfigurierten Drucker angezeigt.
