L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION AM USB-AUSGANG

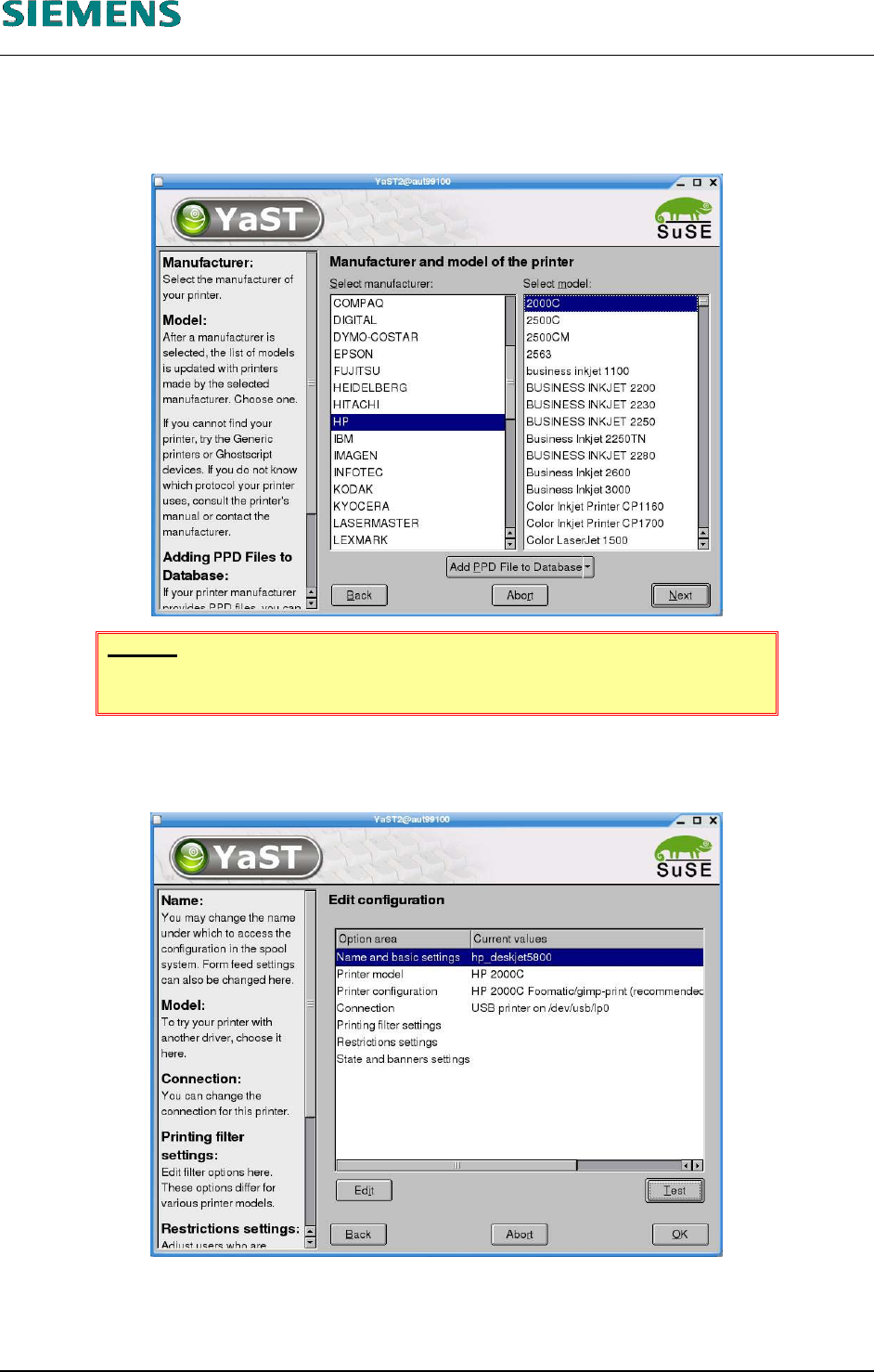

19. Den Druckerhersteller und das Druckermodell auswählen:
HP (Hewlett-Packard)
(DeskJet) 2000C
Bild 4-87
HINWEIS
Es muß das oben angegebene Modell ausgewählt werden!
20. Angaben mit »Next« bestätigen
21. Es werden nun die Drucker-Einstellungen angezeigt.
Bild 4-88
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 56 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION AM USB-AUSGANG

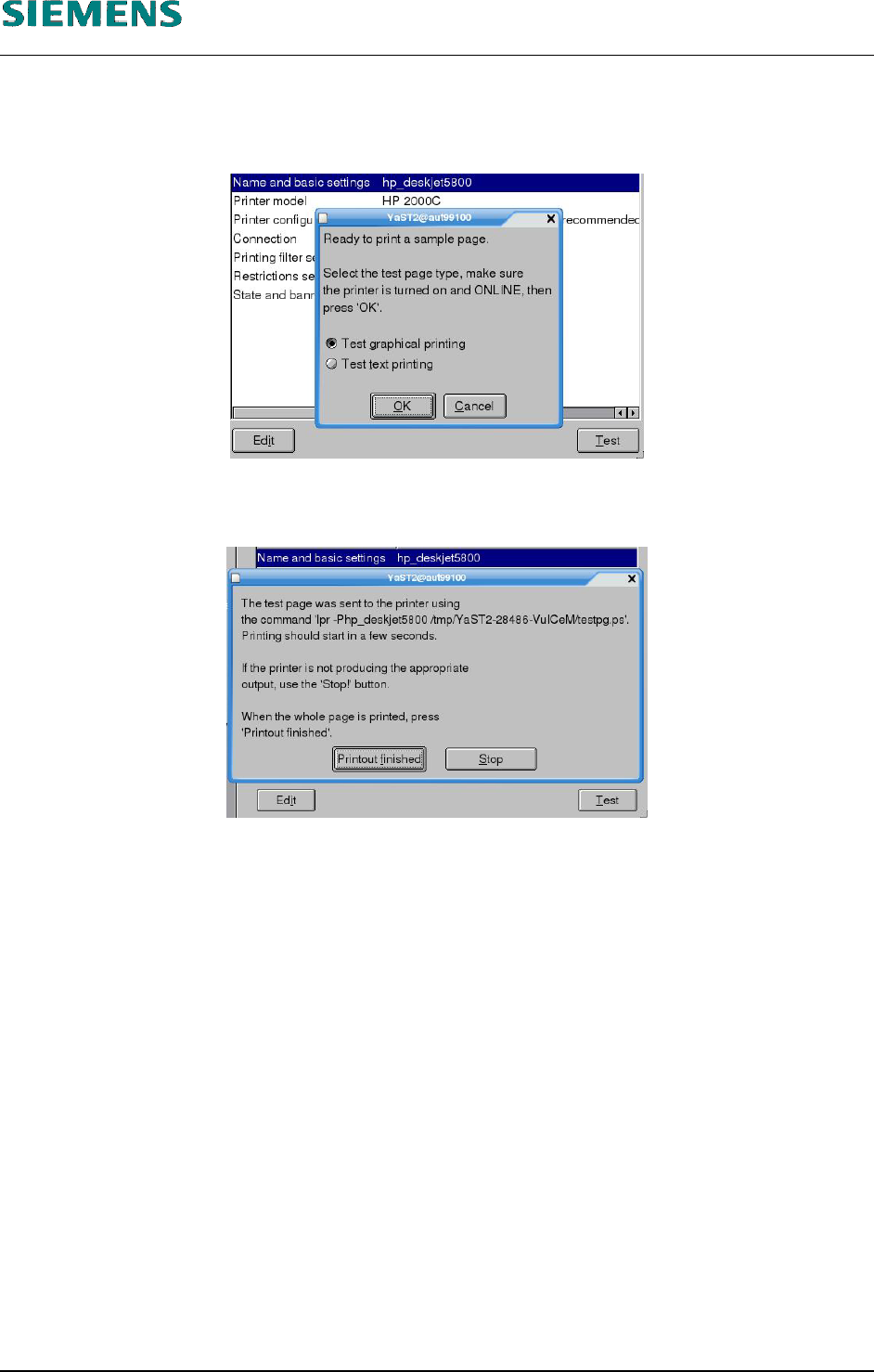

22. Über den »Test«-Button kann eine Test-Seite gedruckt werden, und so die Funktionalität des
Druckers überprüft werden (kann auch übersprungen werden, dann weiter bei → Punkt 24 un-
ten)
Bild 4-89
23. Wenn die Test-Seite ausgedruckt wurde, mit »Printout finished« bestätigen. Falls die Seite nicht
korrekt ausgedruckt wird, kann mit der »Stop«-Taste der Druckvorgang angehalten werden.
Bild 4-90
24. Den Dialog von Punkt 21 oben über »OK« schließen
25. Es wird wieder der Dialog von Punkt 7 oben angezeigt, nur daß nun der installierte Drucker in
der unteren Anzeige aufgeführt wird.
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 57 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION AM USB-AUSGANG

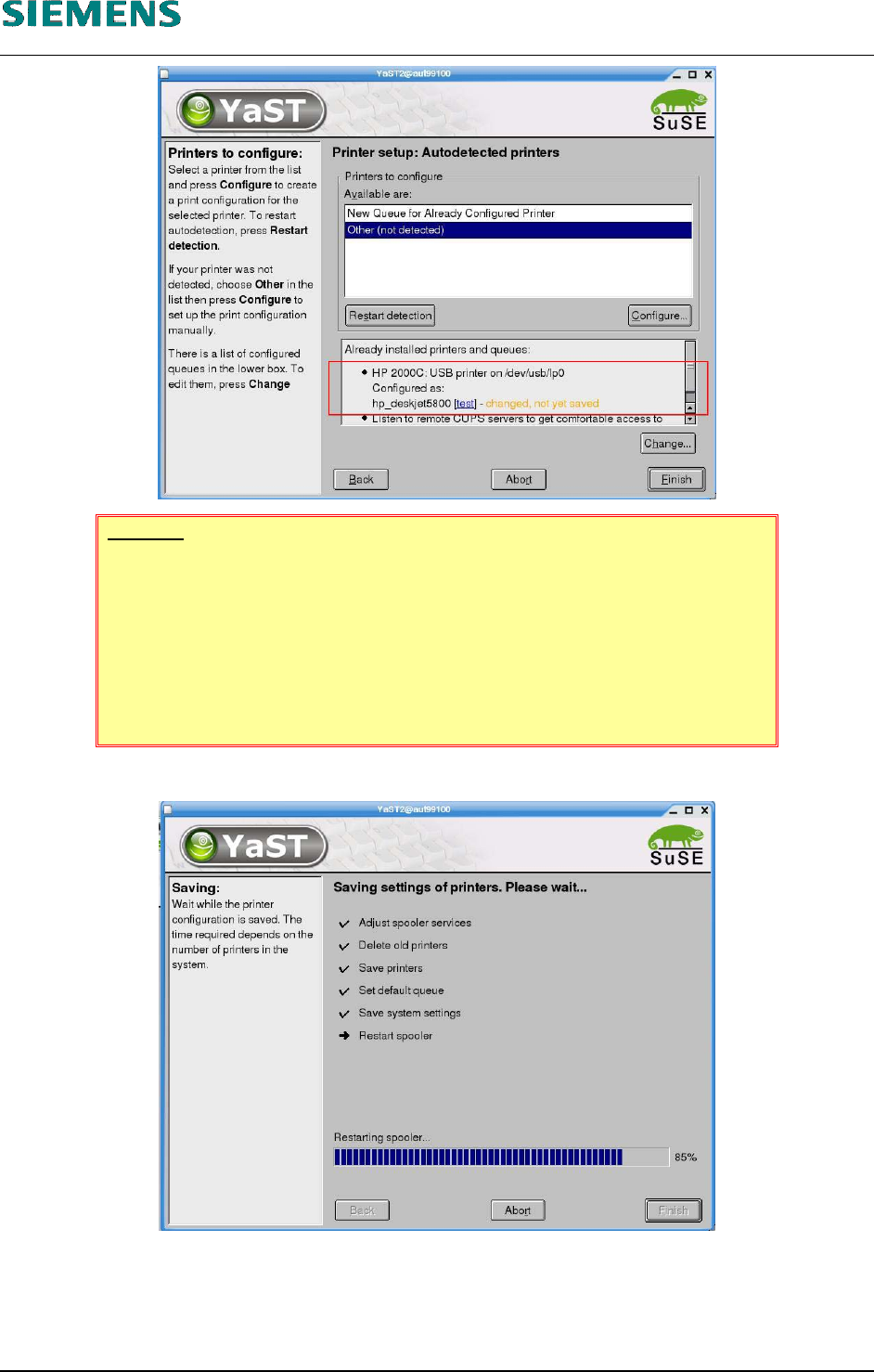

Bild 4-91
HINWEIS:
Bei mehreren Druckern muß der Standarddrucker ausgewählt werden!. Da-
zu den »Change«-Button anwählen, die Zeile des gewünschten Druckers
anwählen und diesen über den Button »Set as default« als Standarddrucker
bestimmt werden.
Der Standarddrucker wird durch den Pfeil in der linken Spalte gekennzeich-
net.
26. Über den »Finish« Button werden die Einstellungen gesichert
Bild 4-92
27. Das Konfigurationstool »YaST Control Center« kann über den »Close« Button geschlossen wer-
den.
28. Der konfigurierte Drucker kann nun genutzt werden. Es ist kein LR-Neustart notwendig.
