L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION AM USB-AUSGANG
Bild 4-63
5. Auf der linken Seite das Menü »Hardware« selektieren, dann auf der rechten Seite die Funktion
»Edit Printers« auswählen
Bild 4-64
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 45 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION AM USB-AUSGANG
6. Es werden die (event.) bereits konfigurierten Drucker angezeigt
Bild 4-65
7. Mit dem Button »Add« einen neuen Drucker hinzufügen.
8. Den Druckertyp »USB printer« auswählen
Bild 4-66
9. Mit »Next« bestätigen
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 46 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION AM USB-AUSGANG

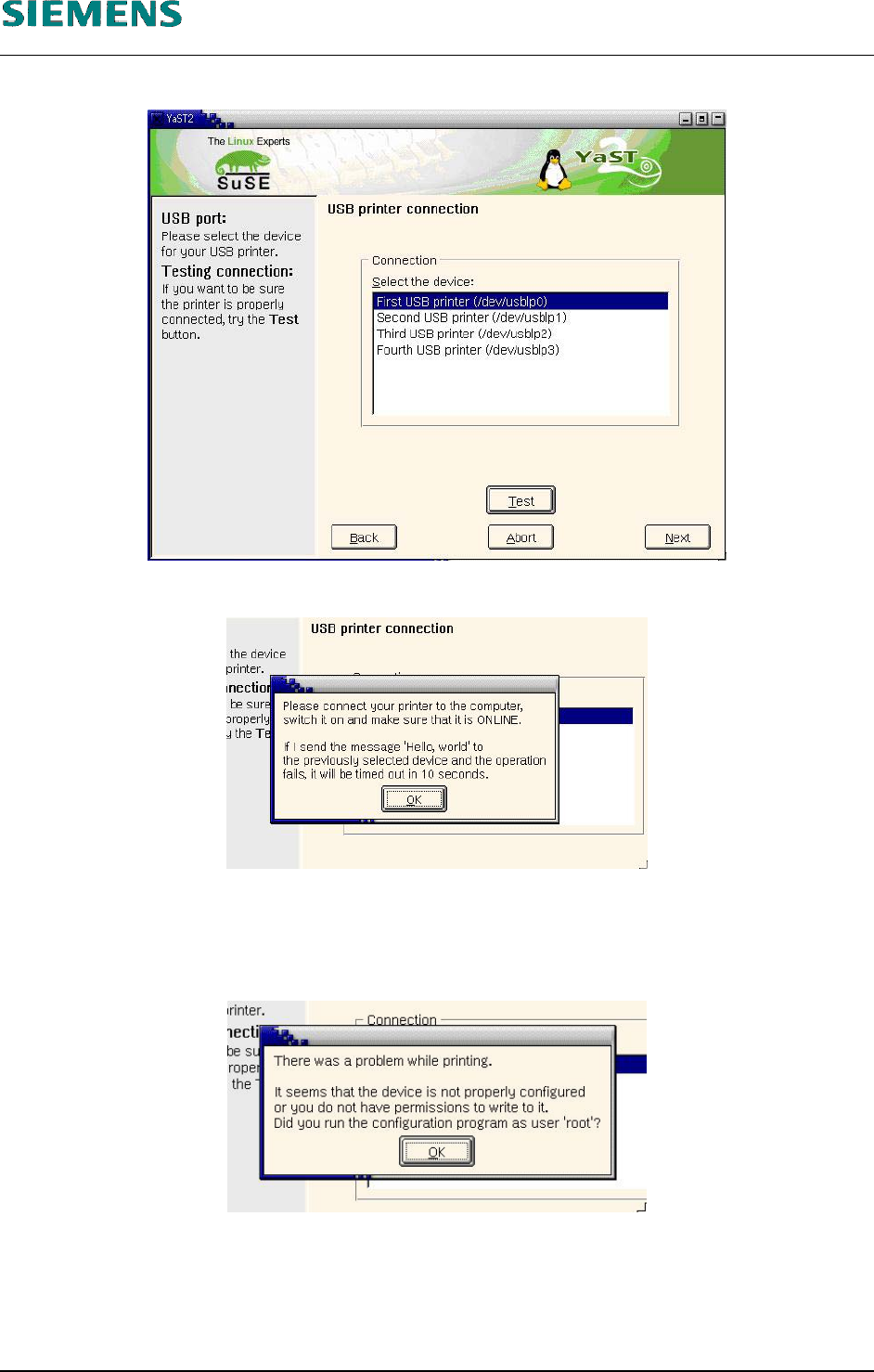

10. Den USB-Port auswählen, an dem der Drucker angeschlossen ist.
Bild 4-67
11. Über den Button »Test« kann (sollte) die Verbindung zum Drucker getestet werden.
Bild 4-68
12. Meldung mit »OK« bestätigen
13. Falls der Verbindungstest fehlschlägt, die Meldung mit »OK« bestätigen, zurück zu Punkt 10
oben gehen und einen anderen Port auswählen.
Bild 4-69
Falls der Drucker an keinem Port erkannt wird, die Konfiguration abbrechen (über den »Abort«-
Button in dem Dialog von Punkt 10 oben) und nochmals die BIOS-Einstellungen überprüfen
(siehe oben »4.3.2.1.1 Voraussetzungen:«).
