L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION ALS NETZWERKDRUCKER
8. Hier ist der Eintrag »Print Directly to a Network Printer« auszuwählen
Bild 4-96
9. Mit »Next« bestätigen
10. Als ergänzender Druckertyp wird hier die Voreinstellung »Direct TCP Port Printing« gewählt
Bild 4-97
11. Mit »Next« bestätigen
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 61 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION ALS NETZWERKDRUCKER
12. Nun kann die Netzwerk-Adresse des Druckers angegeben werden. Es wird hier die Adresse ein-
getragen, die bei der Konfiguration des Netzwerkdruckers (siehe unten »4.3.4.3 Durchführung
der Konfiguration«) bereits am Drucker eingestellt ist.
Bild 4-98
13. Angaben bestätigen mit »Next«
14. Den Druckerhersteller und das Druckermodell auswählen:
HP (Hewlett-Packard)
(DeskJet) 2000C
Bild 4-99
HINWEIS
Es muß das oben angegebene Modell ausgewählt werden!
15. Mit »Next« die Eingabe bestätigen
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 62 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION ALS NETZWERKDRUCKER

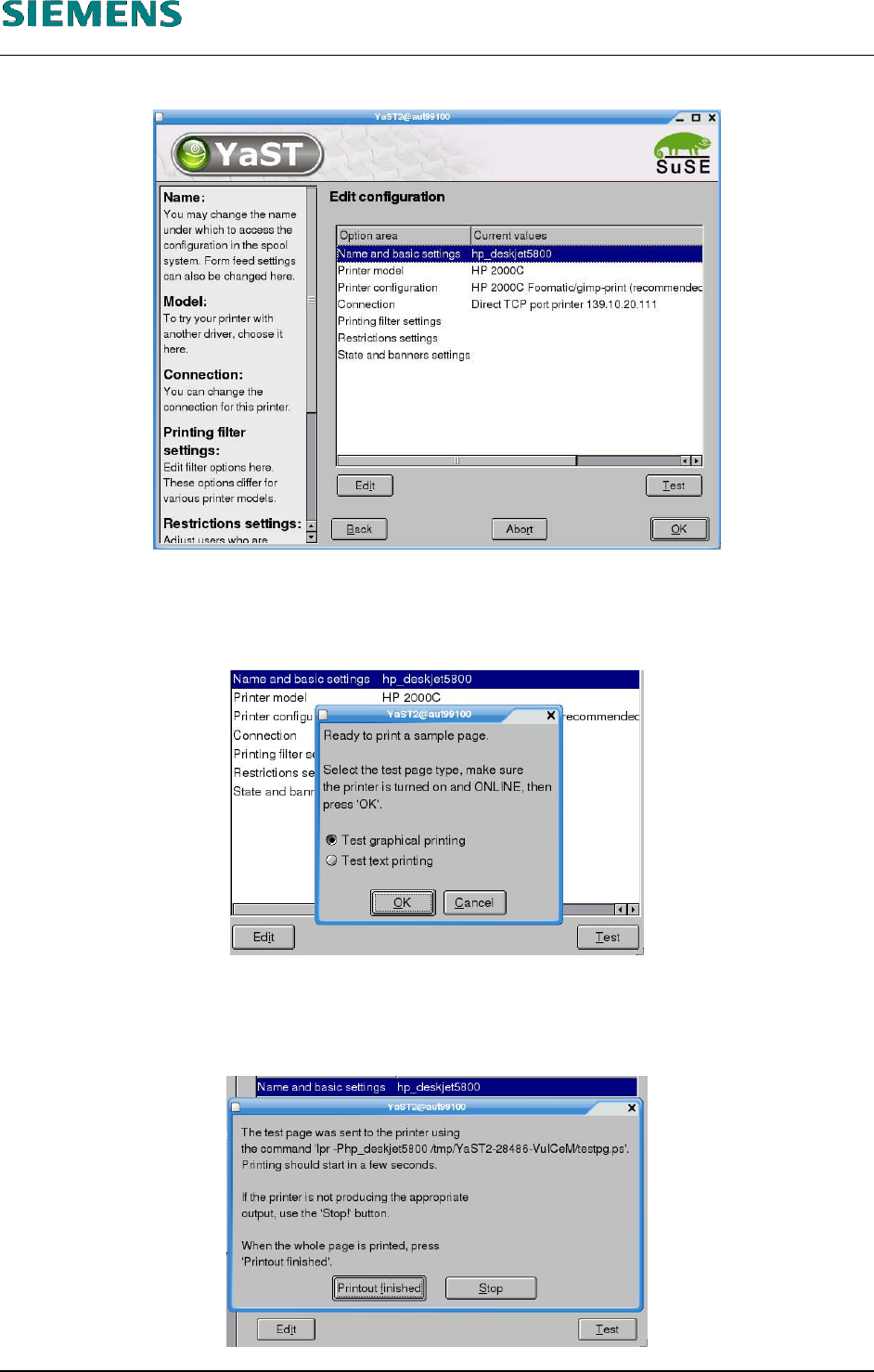

16. Es werden nun die Drucker-Einstellungen angezeigt.
Bild 4-100
17. Über den »Test«-Button kann eine Test-Seite gedruckt werden, und so die Funktionalität des
Druckers überprüft werden (kann auch übersprungen werden, dann weiter bei → Punkt 19 un-
ten)
Bild 4-101
18. Wenn die Test-Seite ausgedruckt wurde, mit »Printout finished« bestätigen. Falls die Seite
nicht korrekt ausgedruckt wird, kann mit der »Stop«-Taste der Druckvorgang angehalten wer-
den.
Bild 4-102
