L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION DER NETZADRESSE DES DRUCKERS
14. Nun wird die Geräteauswahl in der gewählten Sprache angezeigt.
15. Über den Tabulator »Netzwerk« (1) werden die Netzwerkeinstellungen angezeigt.

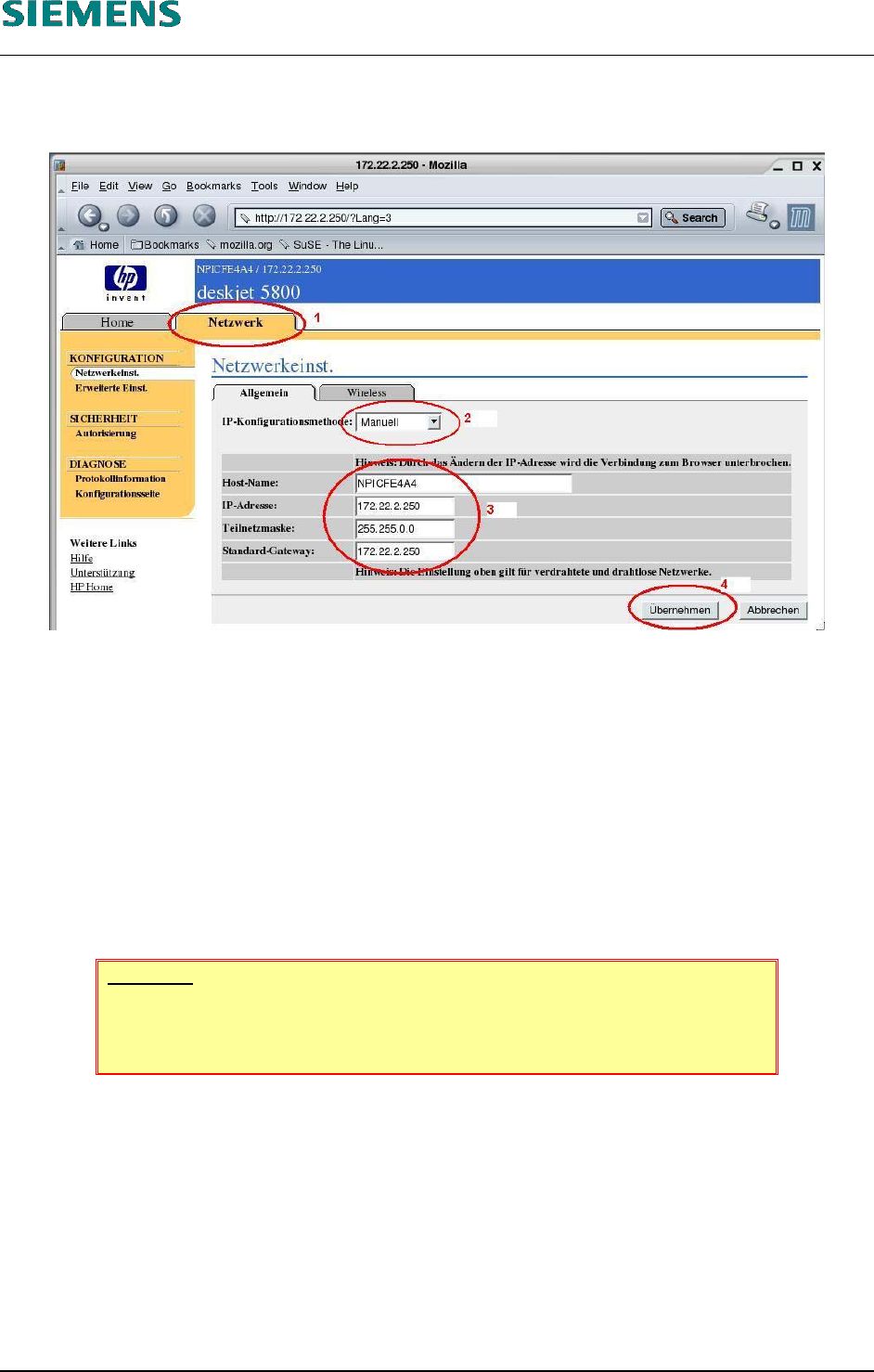

Bild 4-109
16. Die Option »IP-Konfigurationsmethode« auf den Wert ›Manuell‹ einstellen (2)
17. (3) Die Angaben für
den Namen des Druckers (»Host-Name«)
die TCP/IP-Adresse des Druckers (»IP-Adresse«)
die Netzmaske des Druckers (»Teilnetzmaske«)
die Adresse des Standard-Gateway
angegeben.
18. Über den »Übernehmen«-Button (4) werden die Einstellung im Drucker geändert
WARNUNG
Wurde die Adresse des Druckers geändert, ist i.a. nach Betätigung des
»Übernehmen«-Buttons die Verbindung zum Drucker unterbrochen!
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 68 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
KONFIGURATION DER NETZADRESSE DES DRUCKERS
19. Das Konfigurationsprogramm informiert noch über den erfolgreichen Update der Einstellungen
Bild 4-110
20. Die Meldung mit dem »OK«-Button bestätigen
21. Der Browser kann nun über »File« / »Quit« beendet werden
22. Der Rechner muß neu gebootet werden, damit die zeitweilig geänderte Adresse wird zurückge-
setzt wird. Nach einem »Shutdown« hat der Rechner wieder die Originaladressen.
4.3.4.4 Konfigurieren eines »Wireless« Netzwerkes
Der Drucker »HP Deskjet 5850« bietet auch die Möglichkeit, in einem Wireless-LAN betrieben zu
werden.
Die Konfiguration des Druckers für ein Wireless LAN muß durch den Netzwerk-Administrator beim
Kunden durchgeführt werden.
HINWEIS
Innerhalb der Fa. Siemens AG ist die Benutzung von Wireless-LAN Geräten
untersagt!
Ob der Drucker beim Kunden im Wireless-Modus betrieben werden darf,
muß im Einzelfall abgeklärt werden.
L&A EA TECHNISCHE ÄNDERUNGEN VORBEHALTEN 03.03.2005
RUPERT-MAYER-STR. 44
D-81359 M
ÜNCHEN SWIA_503.04_DE.DOC SEITE 69 / 74
L&A INSTALLATIONSANLEITUNG LINIENRECHNER LRL 503.04
ANLAGE
4.3.5 Anlage
