2 导入与导出功能 2.1 导入向导 2.1.1 Line computer 导入向导 菜单栏： 工具 => 导入 =>Line computer 导入向导 这个向导导入在 UNIX/Linux 下的 Line computer 数据导入到 Pro 数据库中 导入数据存储路径 选择从 Line computer 导入的 GF, 元件，定位点，ＰＣＢ板 Liu dezhong Page 10 7/12/2006
元件形状向
创建新元件 创建贴片列表 贴片列表
新建机器
新建生产
编辑新 PCB
板
PCB 板
新建作业
创建初始设 作业编辑 方法数据
优化 配置优化参数 优化结果
Line Control GUI
SIPLACE
错误结
导入 ASCII 文
Liu dezhong Page 9 7/12/2006
2 导入与导出功能
2.1 导入向导
2.1.1 Line computer 导入向导
菜单栏： 工具=>导入=>Line computer导入向导
这个向导导入在UNIX/Linux下的Line computer数据导入到Pro数据库中
导入数据存储路径

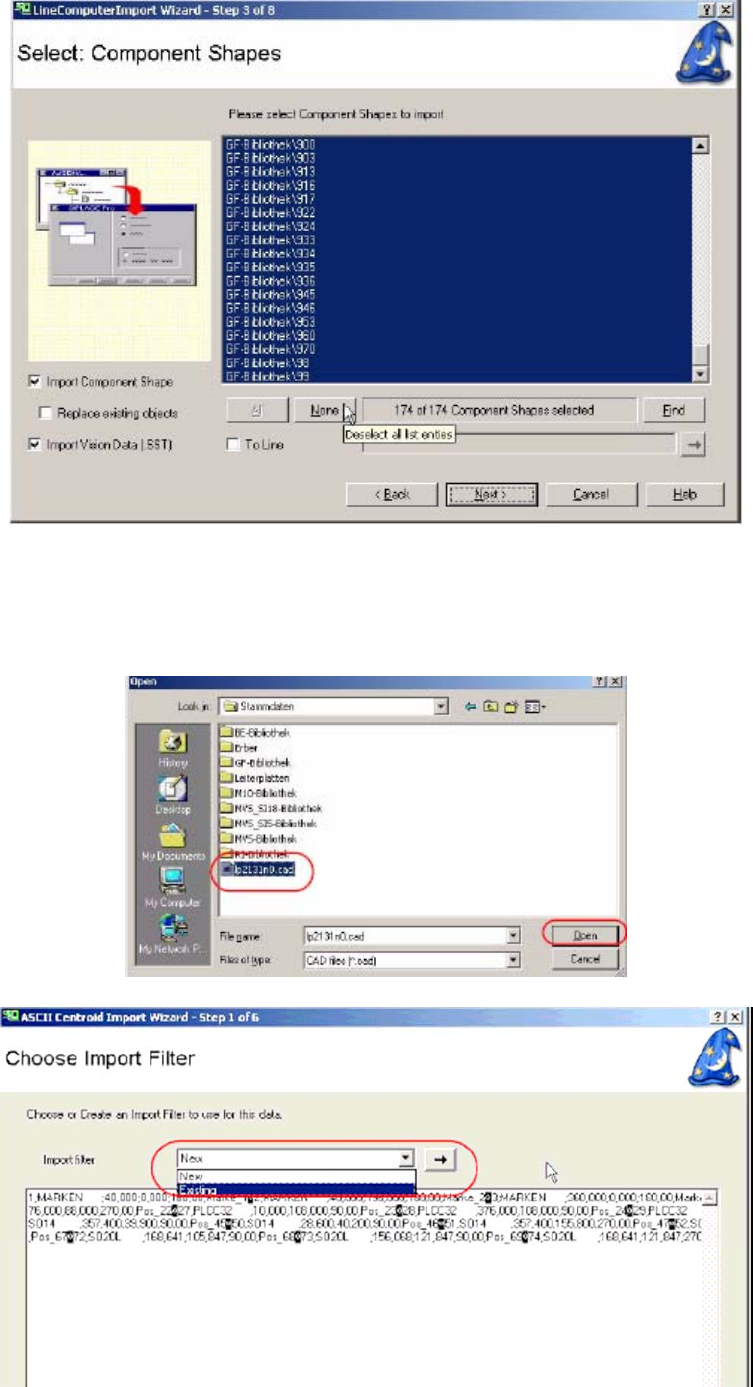

选择从 Line computer 导入的 GF,元件，定位点，ＰＣＢ板
Liu dezhong Page 10 7/12/2006
2.1.2
ASCII 数据导入向导
菜单栏： 工具
=>导入=> ASCII 数据导入向导
这个向导用来自动创建贴片清单。
1)选择你到导入的 ASCII 数据（.CAD 或.txt）
2) 创建或用已经存在的过滤器
Liu dezhong Page 11 7/12/2006
