Liu dezhong Page 20 7/12/2006
注意：
为元件指定缺省供料器不是必须的。元件 GF 和元件中都可以指定供料器，如果
没有为元件指定供料器，则在优化时，优化器会自动为元 GF 分配供料器，如果
元件和 GF 都指定了缺省的供料器，则元件所分配的供料器有较高优先级。
4 元件外形（GF）
4.1 概述
GF 向导/GF 编辑器允许程序员描述元件的几何外形
GF 独立于元件存储在数据库中，可以分配给任何一个或多个元件。
Pro 允许自由给 GF 命名，而贴片机的视像系统(Version system)只可处理号
码。因此要给 GF 指定一个参考号码（station reference number）以供机器识
别。对于任何一个 GF 都以一个参考号码（station reference number）存在
与”System”文件夹中。

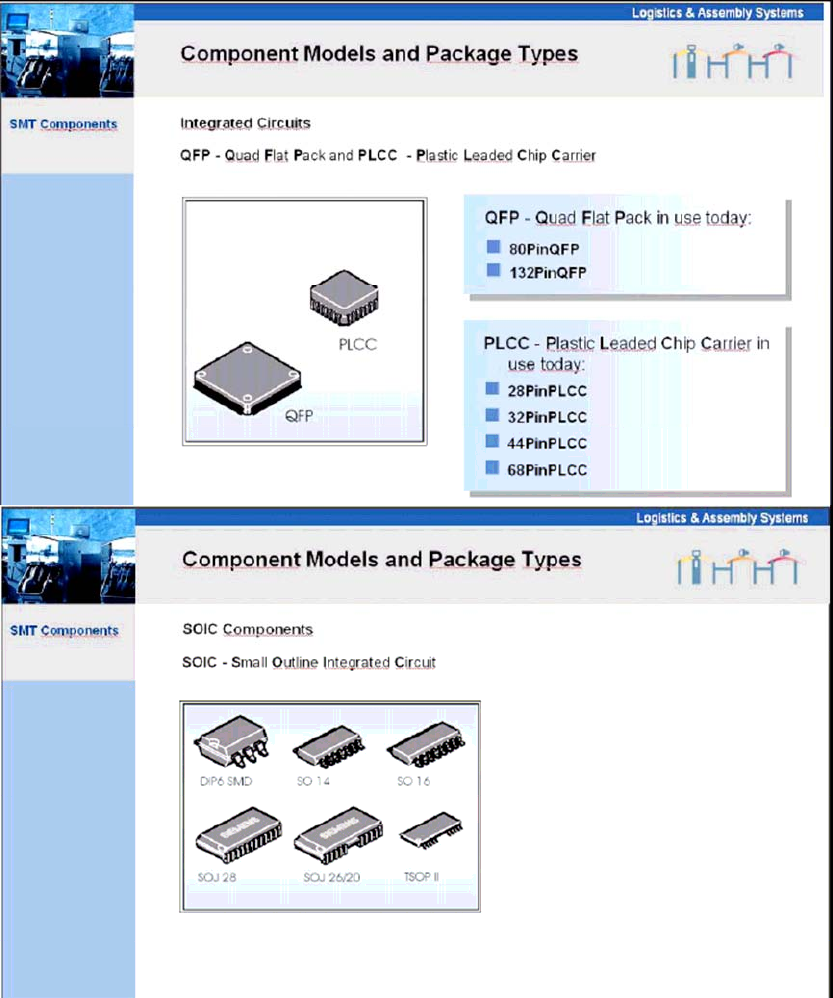

4.1.1 元件外形(GF) 概述
Liu dezhong Page 19 7/12/2006
Liu dezhong Page 20 7/12/2006
创建一个元件外形(GF)
1）利用元件外形(GF) 向导
菜单栏： 工具
=>元件外形(GF)向导
2）在元件外形(GF) 树状显示中鼠标右键
=> 新建 元件外形
4.2
元件外形(GF) 向导
Liu dezhong Page 21 7/12/2006
