选择子板 贴片表 7.2 定位点 (Fiducial) Liu dezhong Page 30 7/12/2006
单板或多板 定位点 贴片 墨点 位图
位置
2）指定贴片列表
有两种方法：从贴片列表树状显示中用鼠标拖向 PCB 板。
在面板数据区域选择贴片列表。
主板和子板都有其自己的贴片列表，可选择相应的板来查看其贴片列表。
在如下图示的贴片表中，可以编辑列表。
Liu dezhong Page 29 7/12/2006
选择子板 贴片表
7.2 定位点 (Fiducial)
Liu dezhong Page 30 7/12/2006
指定定位点的类型和坐标。

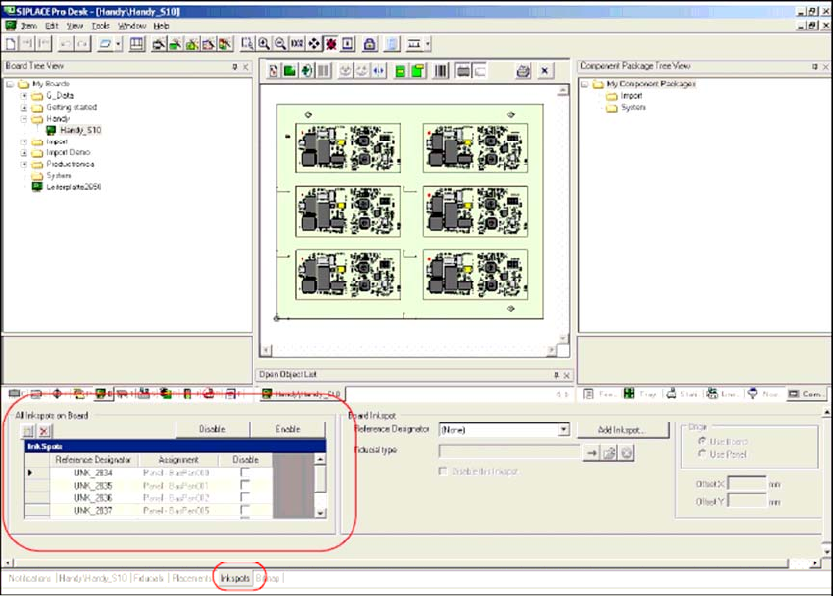

7.3 墨点 (Inkspots)
墨点用来防止元件贴在已坏的子板上，机器根据事先在机器上示教的墨点形状来辨
认坏板而决定是否忽略不贴元件。
你可以在板上的墨点列表中使用“插入”按钮来加入新的墨点，然后为子板指定墨
点。
8 机器与线（Stations and Lines）
8.1 机器编辑器
创建新机器
菜单栏：项目=>新建=> 机器
在创建新机器之前应该选择机器类型。
Liu dezhong Page 31 7/12/2006
