4.3 元件外形创建规则 4.3.1 定义元件外形的坐标系统 １ ) 在 UNIX Line computer 下定义的 GF 编辑规则并不要求在 Pro 下适用。 ２ ) 在 Pro 中推荐使用第一条规则，因为在 Pro 中吸嘴在拾取时的拾取位置与元件 拾取角度是分开单独设置的。 规则一： 方形吸嘴的长边与元件 X 轴平行。 规则二：第一个 Pin 在左边底部或左边中部。二极管的正极方向为 X 轴方向。 规则三：多脚在底边。 规则四：…
4.2.6 加速度
4.2.7 拾取位置
可以定义一个 GF 的拾取位置，通过鼠标拖动来定义拾取位置。（软件版本
<504.xx 不支持此功能）
Liu dezhong Page 25 7/12/2006
4.3 元件外形创建规则
4.3.1 定义元件外形的坐标系统
１) 在 UNIX Line computer 下定义的 GF 编辑规则并不要求在 Pro 下适用。
２) 在 Pro 中推荐使用第一条规则，因为在 Pro 中吸嘴在拾取时的拾取位置与元件
拾取角度是分开单独设置的。
规则一： 方形吸嘴的长边与元件 X 轴平行。
规则二：第一个 Pin 在左边底部或左边中部。二极管的正极方向为 X 轴方向。
规则三：多脚在底边。
规则四：异形脚在底边。

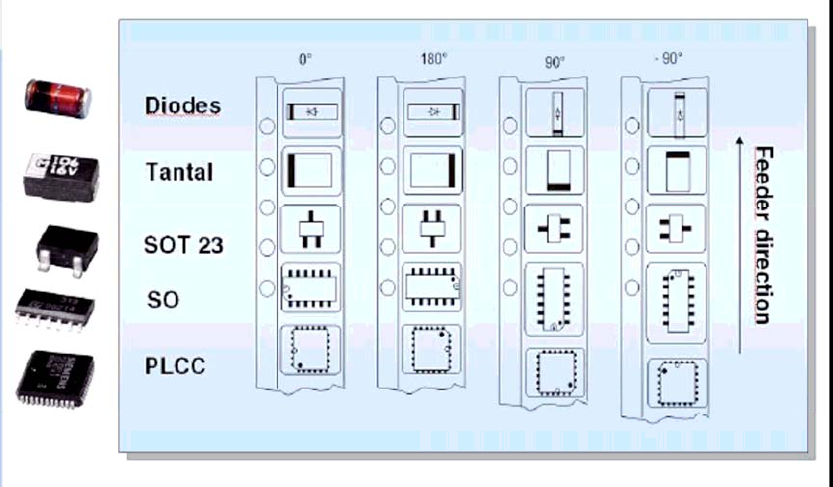

4.4 机器中元件拾取角度
Liu dezhong Page 26 7/12/2006
5 定位点（Fiducials）
PCB 位置识别和贴片位置识别是通过定位点（Fiducial）来确定的.
墨点（ink spots）区别有错误的子板。在一个新
定位点（Fiducials）使用之
前必须在机器上示教从而让机器知道定位点（Fiducials）的形状和产生相关附加数
据，以让机器识别。
6 贴片列表（placement Lists）
一个贴片清单可以指定给任何一块 PCB 板
6.1 贴片列表编辑器
创建一个贴片清单 1)
菜单栏： 项目=>新建=> 贴片列表
３) 贴片列表树状显示中右键=> 新键贴片列表
Liu dezhong Page 27 7/12/2006
