1) 利用元件外形向导可以快速创建标准元件外形，包括双引脚包装（例如 MELF ， 0805 ），规则的 IC 元件外形两个或四个引脚组的元件外形或 BGAs 。 2 ）殊或不规则的元件外形可利用元件外形编辑器创建 . 。 Liu dezhong Page 22 7/12/2006
创建一个元件外形(GF)
1）利用元件外形(GF) 向导
菜单栏： 工具
=>元件外形(GF)向导
2）在元件外形(GF) 树状显示中鼠标右键
=> 新建 元件外形
4.2
元件外形(GF) 向导
Liu dezhong Page 21 7/12/2006
1) 利用元件外形向导可以快速创建标准元件外形，包括双引脚包装（例如
MELF，0805），规则的 IC 元件外形两个或四个引脚组的元件外形或 BGAs。
2）殊或不规则的元件外形可利用元件外形编辑器创建.。
Liu dezhong Page 22 7/12/2006

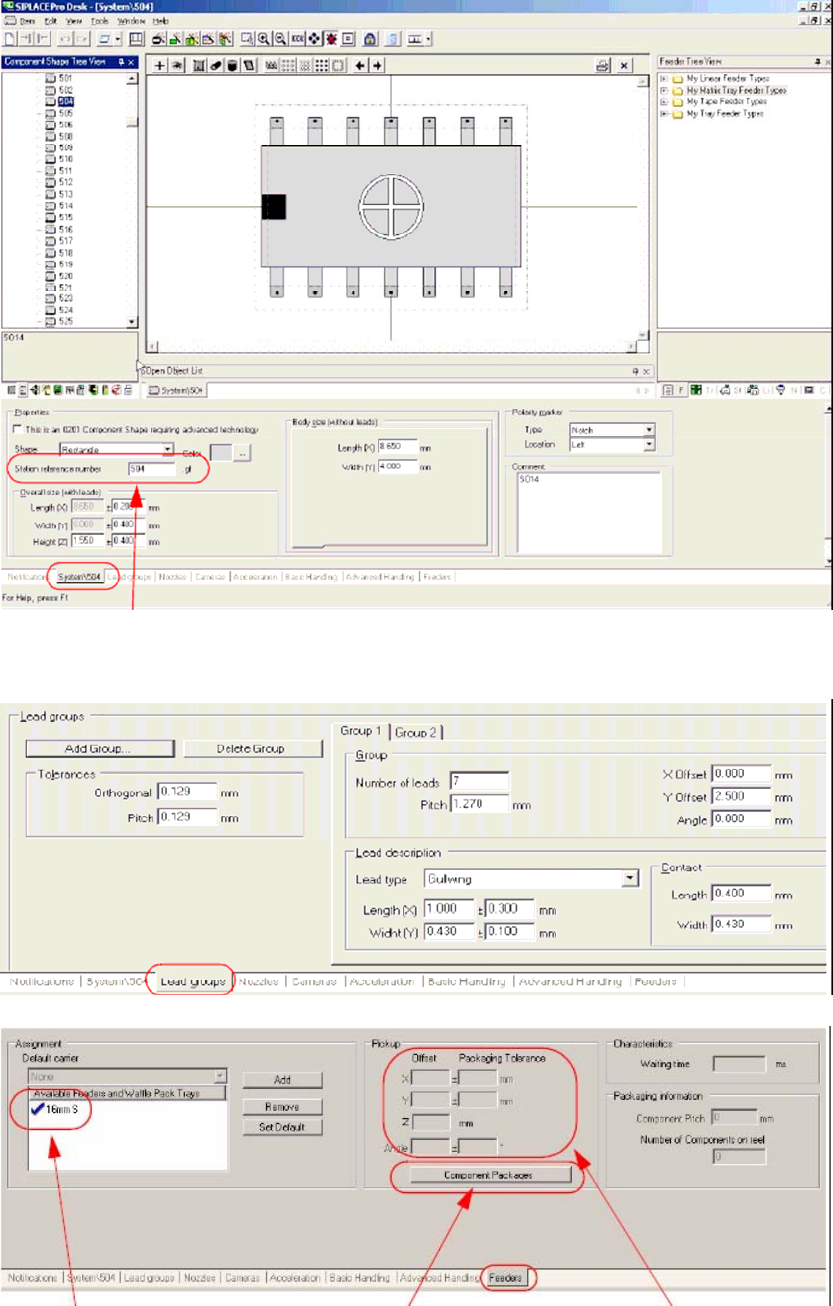

利用元件外形编辑器可以对已经存在的 GF 进行再修改。
在引脚组中编辑引脚参数及其尺寸。
4.2 .1 指定缺省供料器
缺省供料器 元件封装选择 拾取偏移与封装偏移
Liu dezhong Page 23 7/12/2006
