4.3 元件外形创建规则
4.3.1 定义元件外形的坐标系统
１) 在 UNIX Line computer 下定义的 GF 编辑规则并不要求在 Pro 下适用。
２) 在 Pro 中推荐使用第一条规则，因为在 Pro 中吸嘴在拾取时的拾取位置与元件
拾取角度是分开单独设置的。
规则一： 方形吸嘴的长边与元件 X 轴平行。
规则二：第一个 Pin 在左边底部或左边中部。二极管的正极方向为 X 轴方向。
规则三：多脚在底边。
规则四：异形脚在底边。
4.4 机器中元件拾取角度
Liu dezhong Page 26 7/12/2006
5 定位点（Fiducials）
PCB 位置识别和贴片位置识别是通过定位点（Fiducial）来确定的.
墨点（ink spots）区别有错误的子板。在一个新
定位点（Fiducials）使用之
前必须在机器上示教从而让机器知道定位点（Fiducials）的形状和产生相关附加数
据，以让机器识别。
6 贴片列表（placement Lists）
一个贴片清单可以指定给任何一块 PCB 板
6.1 贴片列表编辑器
创建一个贴片清单 1)
菜单栏： 项目=>新建=> 贴片列表
３) 贴片列表树状显示中右键=> 新键贴片列表
Liu dezhong Page 27 7/12/2006

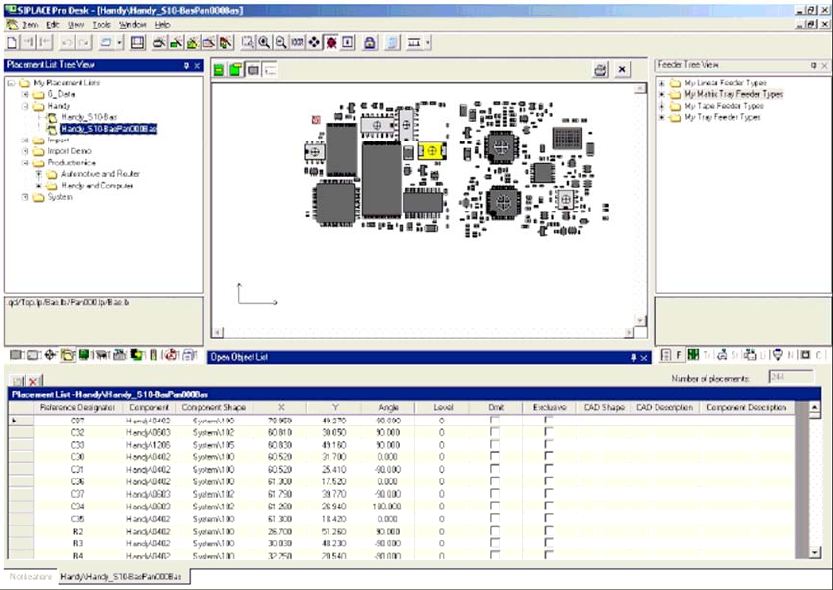

贴片列表包含的信息有：元件名，元件外形，X-和 Y-轴坐标，贴片角度。
此外还有：参考位，有此更易区分贴片位置。
省略(Omit)，表示在此列表不贴该元件，在图形中该贴片位用红十
字表示省略。
排除(Exclusive)，表只贴该元件其他元件都省略。
7 PCB 板
PCB 编辑器可以用来编辑单板和多拼板结构。
在 Pro 中板总是有 TOP 面和 BOTTOM 面，给两面指定不同的贴片列
表
7.1 创建新 PCB 板
１)
菜单栏：项目=>新建=> 板
如下图板编辑器包含五个元素：
单板或多板 定位点 贴片 墨点 位图
位置
