10.2 设置 创建新的设置 菜单栏：项目 => 新建 => 设置 10.1设置编辑器 线的树状结构 表区域（整个设置） Liu dezhong Page 36 7/12/2006
10 料台 (Tables) 与设置 (Setups)
料台是设置的一部分可以分配给设置
设置可以容纳有供料器的料台，元件和吸嘴交换器
10.1 料台
1）创建新料台 菜单栏：项目
=>新建=> 料台
有以下几种料台：
72 72料台 ： 栈料台（HS50,HS60）
料台 90： 90 栈料台（HF,HF3）
料台 90 MTC2 带 MTC 的料台（HF,HF3）
料台 120 120 栈料台（S，F 系列机器）
料台 WPC120 带 WPC3 的料台（F系列）
2）打开已存在料台
如下图示，供料器会显示在料台上。可以在次添加或删除供料器。
Liu dezhong Page 35 7/12/2006

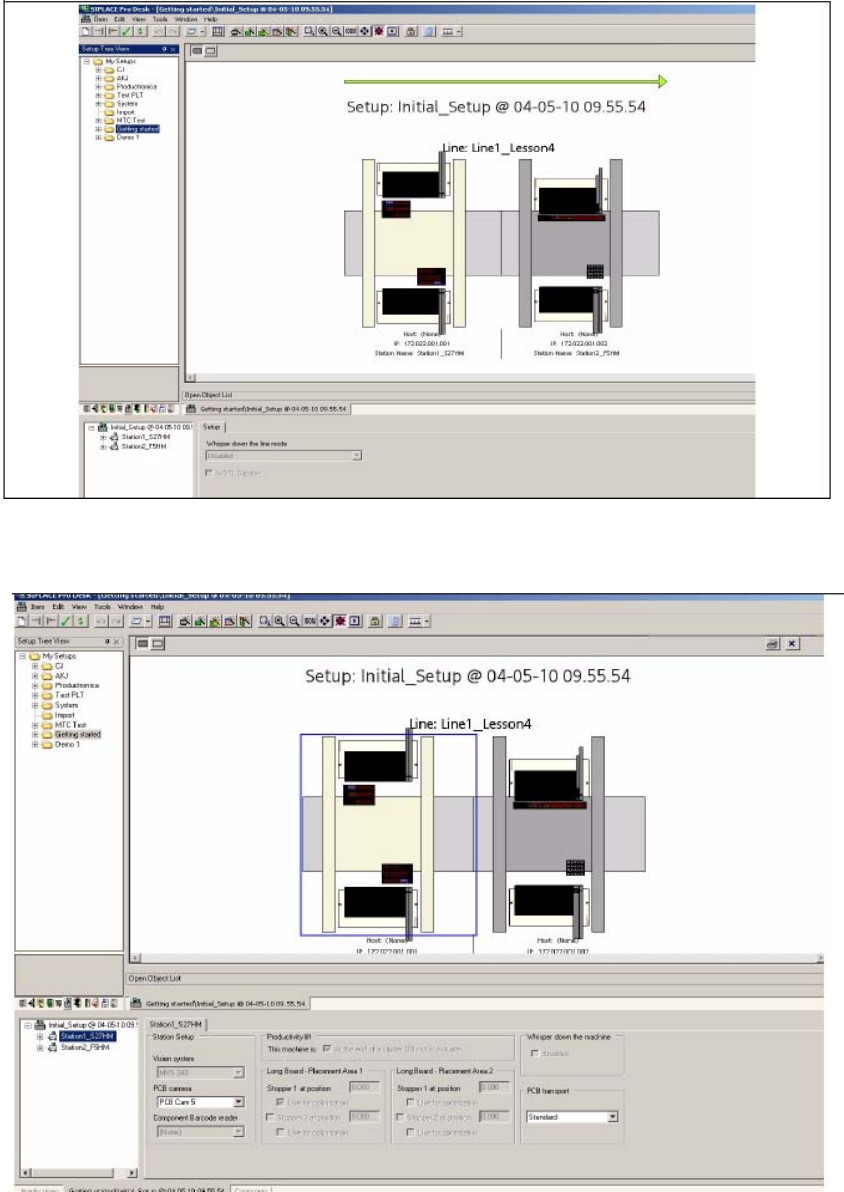

10.2 设置
创建新的设置 菜单栏：项目
=>新建=> 设置
10.1设置编辑器
线的树状结构 表区域（整个设置）
Liu dezhong Page 36 7/12/2006
10.2 设置参数
（1）整个线
有三个基本模式：
1）禁用， 2）只有墨点可用 ，3）墨点和面板定位点可用
（2）机器
机器的参数有：视像系统类型，PCB 相机类型，元件条形码类型，长板选项
等。
Liu dezhong Page 37 7/12/2006
