2.1.2 ASCII 数据导入向导 菜单栏： 工具 => 导入 => ASCII 数据导入向导 这个向导用来自动创建贴片清单。 1) 选择你到导入的 ASCII 数据（ .CAD 或 .txt ） 2) 创建或用已经存在的过滤器 Liu dezhong Page 11 7/12/2006
2 导入与导出功能
2.1 导入向导
2.1.1 Line computer 导入向导
菜单栏： 工具=>导入=>Line computer导入向导
这个向导导入在UNIX/Linux下的Line computer数据导入到Pro数据库中
导入数据存储路径
选择从 Line computer 导入的 GF,元件，定位点，ＰＣＢ板
Liu dezhong Page 10 7/12/2006
2.1.2
ASCII 数据导入向导
菜单栏： 工具
=>导入=> ASCII 数据导入向导
这个向导用来自动创建贴片清单。
1)选择你到导入的 ASCII 数据（.CAD 或.txt）
2) 创建或用已经存在的过滤器
Liu dezhong Page 11 7/12/2006

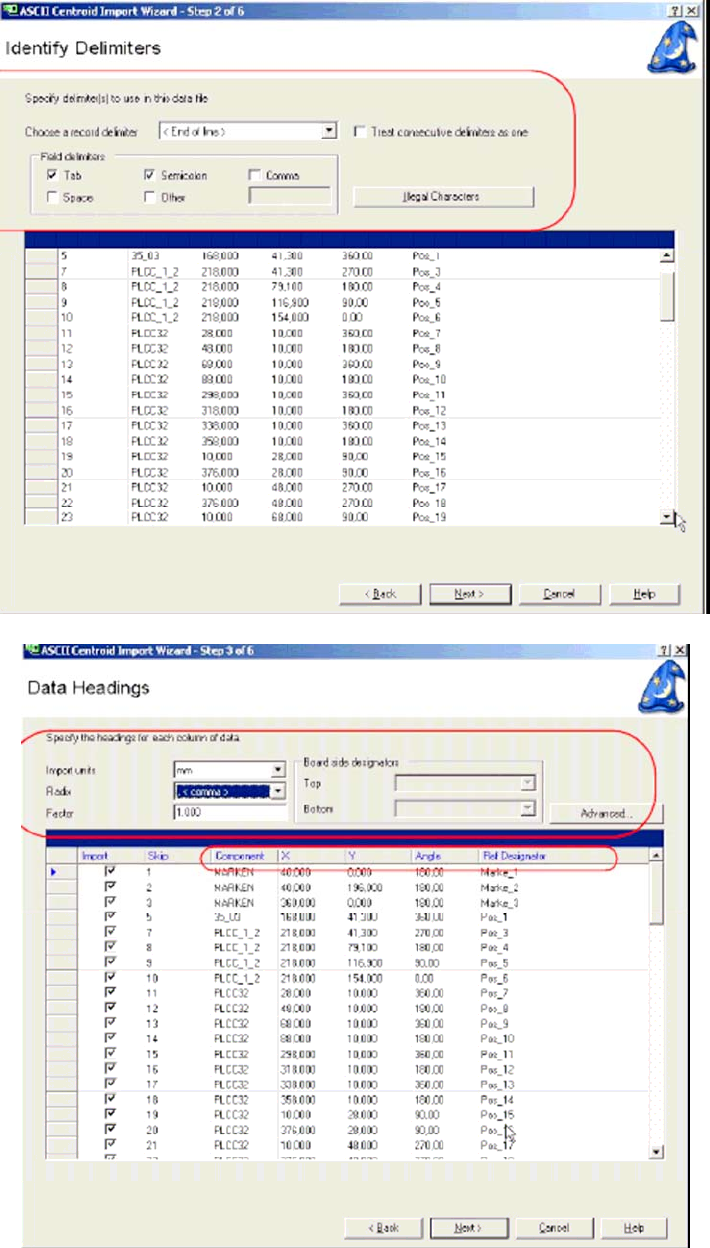

3) 选择记录及合法字符
4) 选择测量单位及分隔符。
5) 选择要创建新贴片清单或更新已存在的贴片清单。
Liu dezhong Page 12 7/12/2006
