9.2 吸嘴类型 吸嘴可以分配给元件外形和设置（吸嘴交换器） Liu dezhong Page 34 7/12/2006

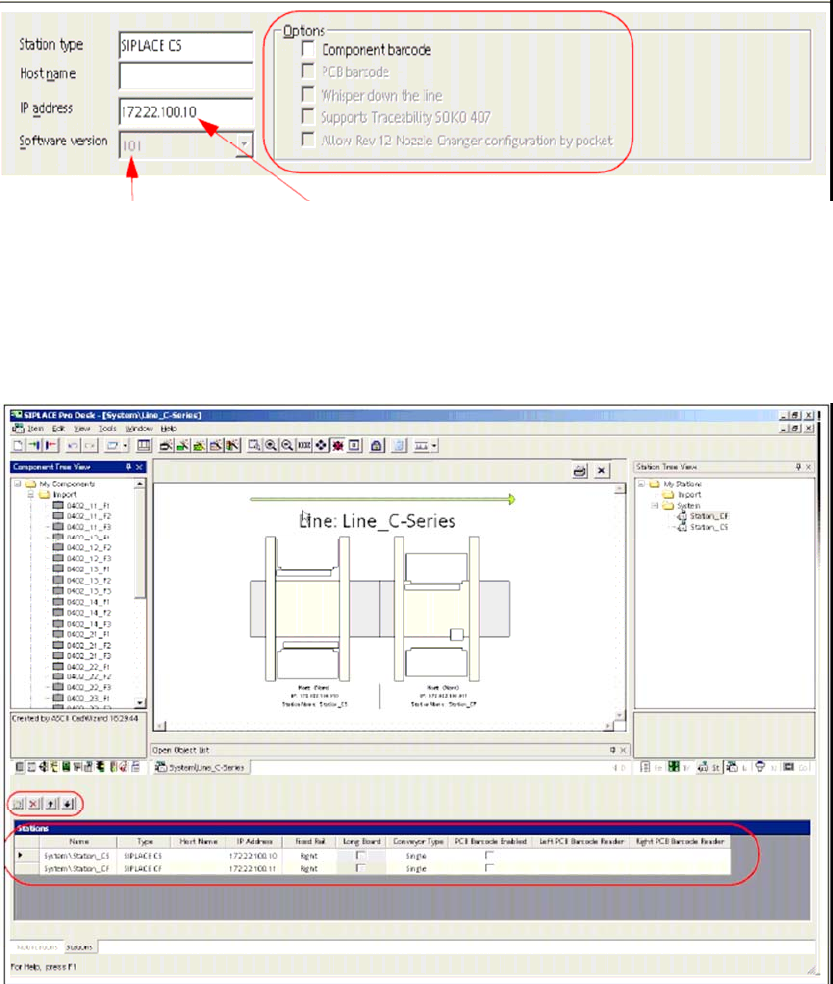

在 Station computer 机器 IP 地址
上的 软件版本
8.2 线编辑器
创建新线 菜单栏：项目=>新建=> 线
打开已存在的线 ：

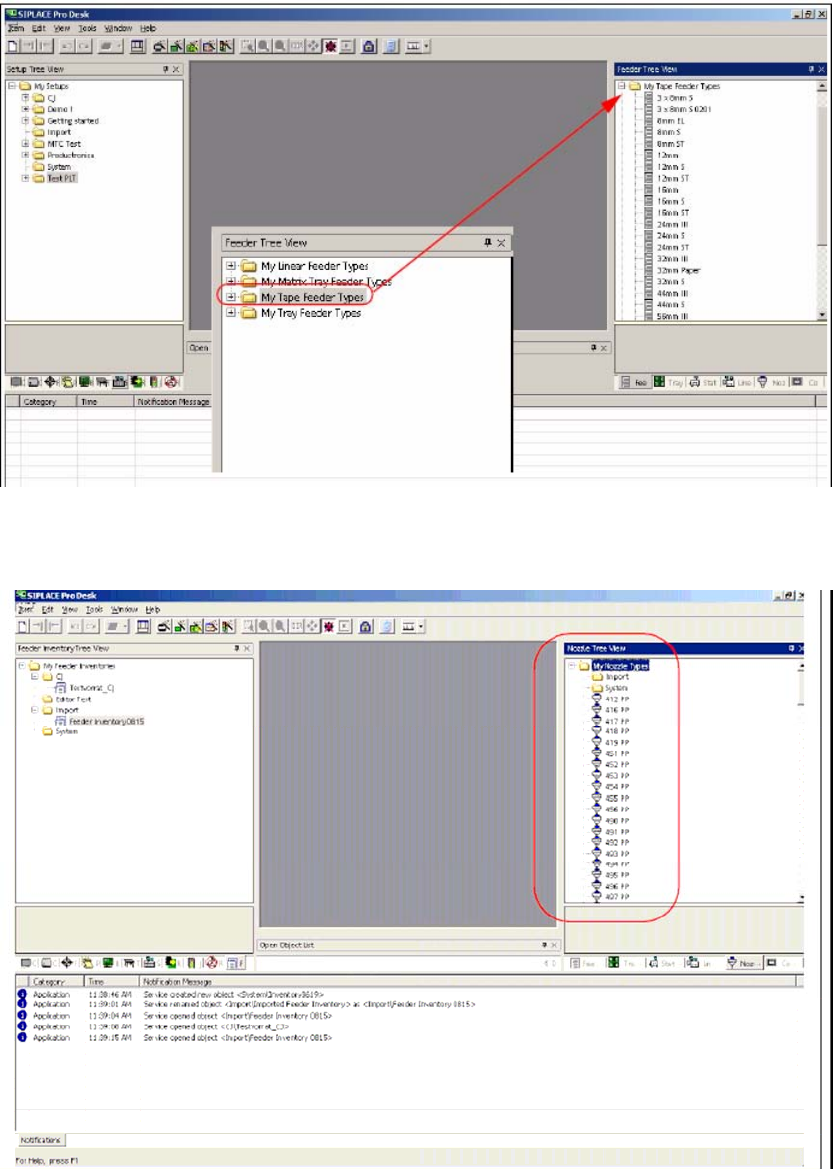

9 供料器 (Feeder) 与吸嘴 (Nozzle) 管理
9.1 供料器 (Feeder)
供料器可以分配给元件，元件外形，料台，设置。
Liu dezhong Page 33 7/12/2006
9.2 吸嘴类型
吸嘴可以分配给元件外形和设置（吸嘴交换器）
Liu dezhong Page 34 7/12/2006
10 料台 (Tables) 与设置 (Setups)
料台是设置的一部分可以分配给设置
设置可以容纳有供料器的料台，元件和吸嘴交换器
10.1 料台

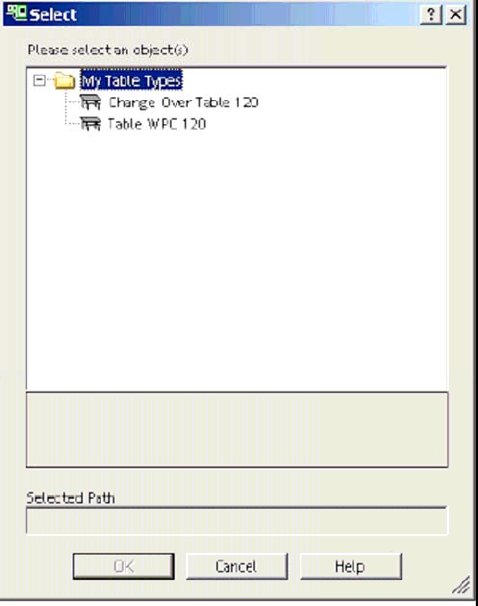

1）创建新料台 菜单栏：项目
=>新建=> 料台
有以下几种料台：
72 72料台 ： 栈料台（HS50,HS60）
料台 90： 90 栈料台（HF,HF3）
料台 90 MTC2 带 MTC 的料台（HF,HF3）
料台 120 120 栈料台（S，F 系列机器）
料台 WPC120 带 WPC3 的料台（F系列）
2）打开已存在料台
如下图示，供料器会显示在料台上。可以在次添加或删除供料器。
Liu dezhong Page 35 7/12/2006
