1.2.2 通过相应编辑器打开已存在的对象 可直接在相应的树状显示区域中通过鼠标右键或双击打开已存在的对象 1.2.3 Siemens GF 库与 初试测试数据 当 Pro 完全安装后 Line computer master data 也自动安装。通过使用 Line com puter Import Wizard 导入这些数据到 Pro 数据库。 The master data 包括： 西门子标准 GF 库 测试板极其相关元件和定位点…
1.2 一般功能
1.2.1 创建一个新对象
有三个方式创建新对象 1)菜单栏上的“新建”功能
2) 工具栏上的“新建”功能
3）树状显示区域鼠标右键
Liu dezhong Page 5 7/12/2006
1.2.2 通过相应编辑器打开已存在的对象
可直接在相应的树状显示区域中通过鼠标右键或双击打开已存在的对象
1.2.3 Siemens GF 库与 初试测试数据
当 Pro 完全安装后 Line computer master data也自动安装。通过使用 Line computer
Import Wizard 导入这些数据到 Pro数据库。
The master data 包括：
西门子标准 GF 库
测试板极其相关元件和定位点
编程的 CAD 数据
你可以 Pro server 中找到。其路径如图示：
Liu dezhong Page 6 7/12/2006

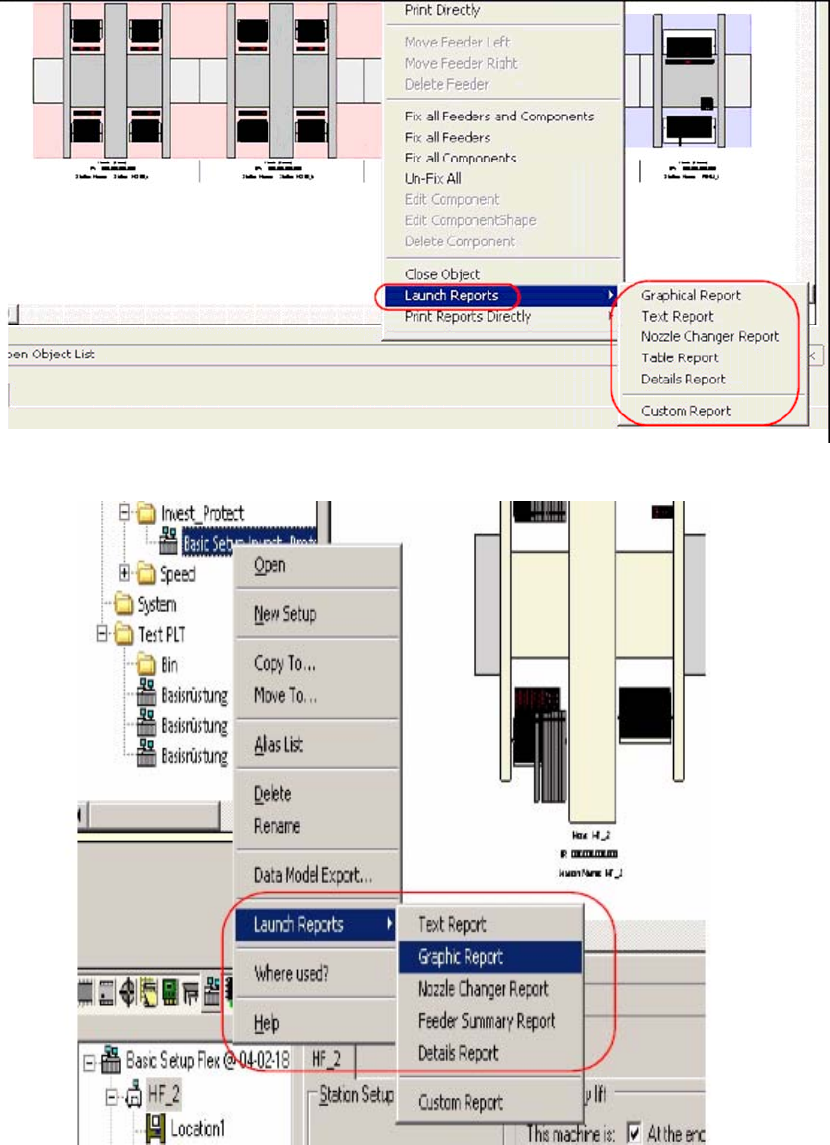

1.2.4 打印报告
Pro 给对象提供图象和文本形式的报告，可以导出.pdf 格式. Xml 格式
有三种方式发布报告：
1）在图形窗口单击鼠标右键
2）在树状显示区域用鼠标右键
3）在菜单栏”Item”中选择发布
Liu dezhong Page 7 7/12/2006
