4.2.6 加速度 4.2.7 拾取位置 可以定义一个 GF 的拾取位置，通过鼠标拖动来定义拾取位置。（软件版本 <504.xx 不支持此功能） Liu dezhong Page 25 7/12/2006
4.2.2 选择吸嘴
4.2.3 相机选择
4.2.4 基本处理
4.2.5 高级处理
Liu dezhong Page 24 7/12/2006
4.2.6 加速度
4.2.7 拾取位置
可以定义一个 GF 的拾取位置，通过鼠标拖动来定义拾取位置。（软件版本
<504.xx 不支持此功能）
Liu dezhong Page 25 7/12/2006
4.3 元件外形创建规则

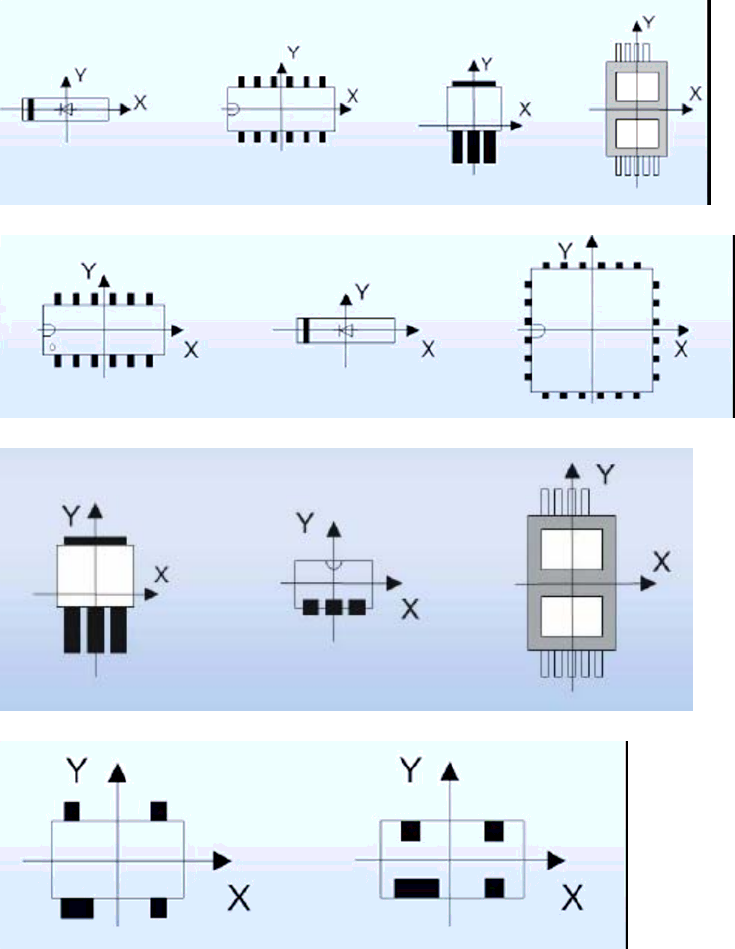

4.3.1 定义元件外形的坐标系统
１) 在 UNIX Line computer 下定义的 GF 编辑规则并不要求在 Pro 下适用。
２) 在 Pro 中推荐使用第一条规则，因为在 Pro 中吸嘴在拾取时的拾取位置与元件
拾取角度是分开单独设置的。
规则一： 方形吸嘴的长边与元件 X 轴平行。
规则二：第一个 Pin 在左边底部或左边中部。二极管的正极方向为 X 轴方向。
规则三：多脚在底边。
规则四：异形脚在底边。
4.4 机器中元件拾取角度
Liu dezhong Page 26 7/12/2006
