３ ) 选择要导入的对象 在 Pro 中， PCB 板可以有 bottom 和 top 两面，然而在 Line computer 中并不支持 这种功能，因此导入的时候必须进行两次一次 bottom 一次 top, 而且要重命名否则 PCB 会被覆盖。 Liu dezhong Page 17 7/12/2006
2.2 导出功能
这个向导允许从 Pro 中导出数据到 Line computer 中使用。
菜单栏： 工具
=>导出数据模型
１) 选择master data 导出路径，此路径可以是通过网络和 Line computer
或本地磁盘。
２) 选择软件版本。
Liu dezhong Page 16 7/12/2006
３) 选择要导入的对象
在 Pro 中，PCB 板可以有 bottom 和 top 两面，然而在 Line computer中并不支持
这种功能，因此导入的时候必须进行两次一次 bottom 一次 top,而且要重命名否则
PCB 会被覆盖。
Liu dezhong Page 17 7/12/2006
3. 元件
3.1 概述
在 Pro 中，元件包含的信息有 barcode 和 handling，一个元件分配一个 GF，而一
个 GF 可以分配给多个元件，因此 GF 要单独描述。
有两种方式可以指定元件的供料器 1）优化器自动分配
2）直接从供料器对象组中选择合适的拖到元件中。

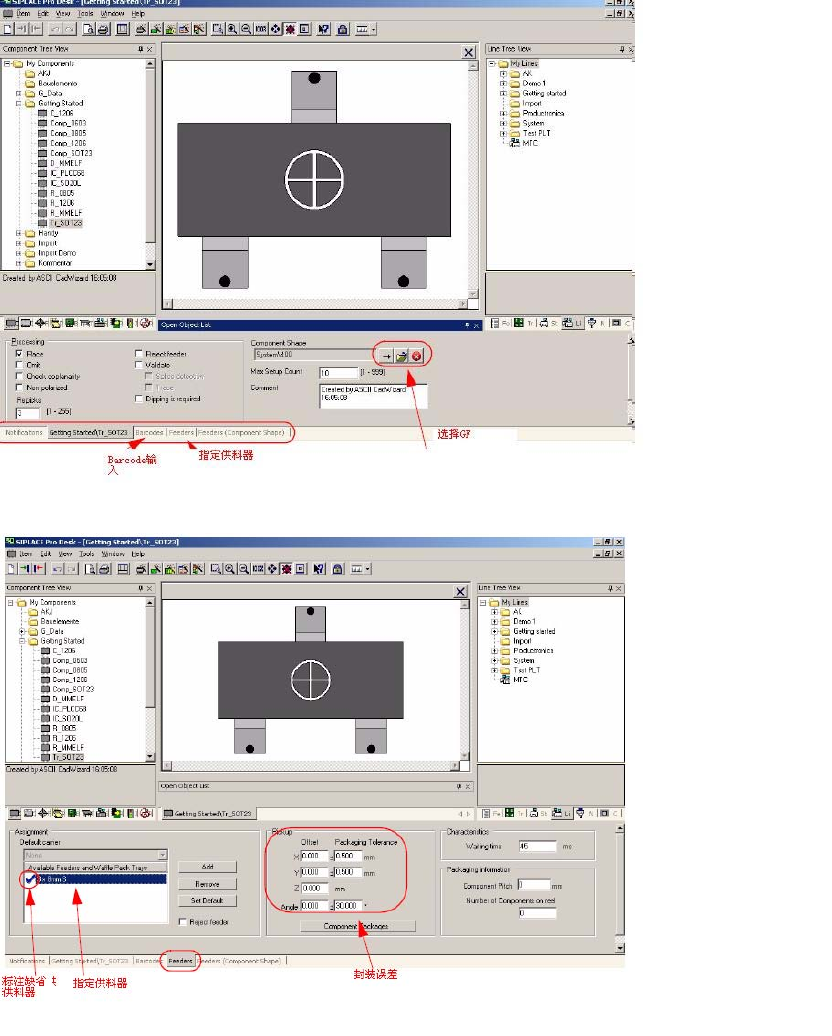

3.2 元件编辑器
两种方式创建新元件 1）在元件编辑器中创建
2）通过导入数据创建
菜单栏： 项目=>新建=>元件
3.3 为元件指定默认供料器
Liu dezhong Page 18 7/12/2006
