3. 元件

3.1 概述

在 Pro 中，元件包含的信息有 barcode 和 handling，一个元件分配一个 GF，而一

个 GF 可以分配给多个元件，因此 GF 要单独描述。

有两种方式可以指定元件的供料器 1）优化器自动分配

2）直接从供料器对象组中选择合适的拖到元件中。

3.2 元件编辑器

两种方式创建新元件 1）在元件编辑器中创建

2）通过导入数据创建

菜单栏：项目=>新建=>元件

3.3 为元件指定默认供料器

Liu dezhong Page 18 7/12/2006

注意：

为元件指定缺省供料器不是必须的。元件 GF 和元件中都可以指定供料器，如果

没有为元件指定供料器，则在优化时，优化器会自动为元 GF 分配供料器，如果

元件和 GF 都指定了缺省的供料器，则元件所分配的供料器有较高优先级。

4 元件外形（GF）

4.1 概述

GF 向导/GF 编辑器允许程序员描述元件的几何外形

GF 独立于元件存储在数据库中，可以分配给任何一个或多个元件。

Pro 允许自由给 GF 命名，而贴片机的视像系统(Version system)只可处理号

码。因此要给 GF 指定一个参考号码（station reference number）以供机器识

别。对于任何一个 GF 都以一个参考号码（station reference number）存在

与”System”文件夹中。

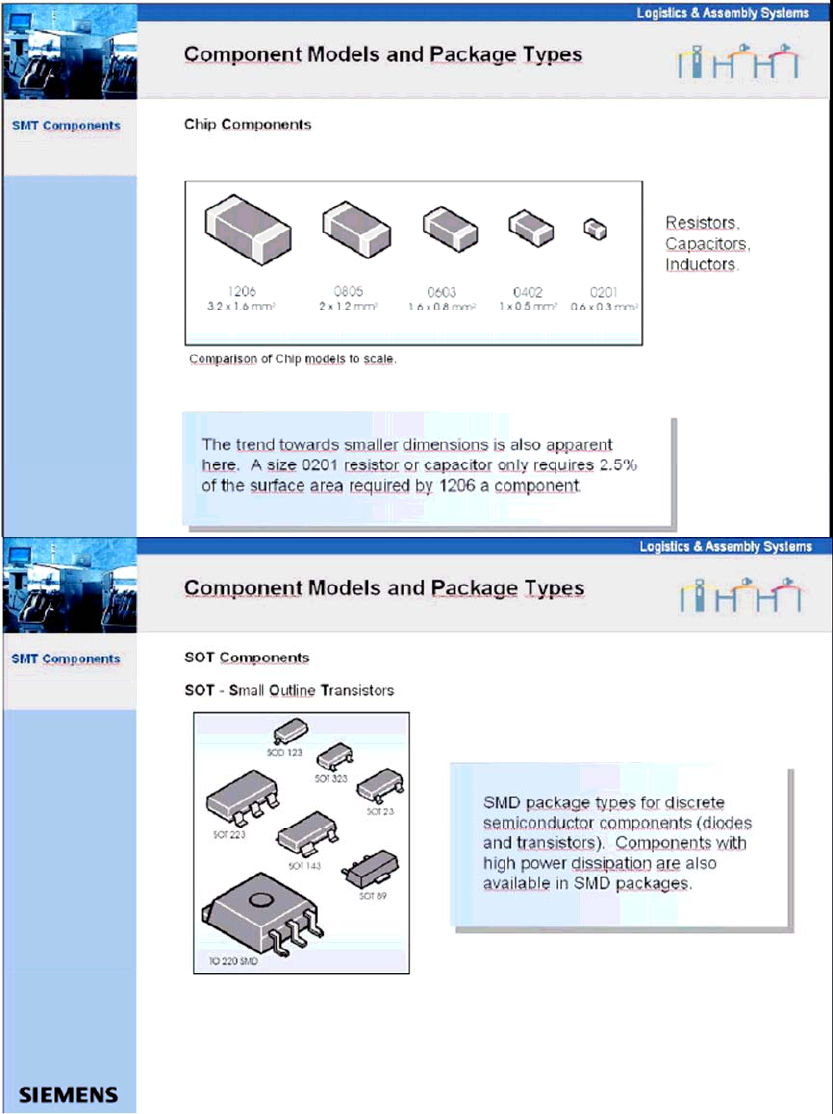

4.1.1 元件外形(GF) 概述

Liu dezhong Page 19 7/12/2006
