5 定位点（Fiducials）
PCB 位置识别和贴片位置识别是通过定位点（Fiducial）来确定的.
墨点（ink spots）区别有错误的子板。在一个新
定位点（Fiducials）使用之
前必须在机器上示教从而让机器知道定位点（Fiducials）的形状和产生相关附加数
据，以让机器识别。
6 贴片列表（placement Lists）
一个贴片清单可以指定给任何一块 PCB 板
6.1 贴片列表编辑器
创建一个贴片清单 1)
菜单栏： 项目=>新建=> 贴片列表
３) 贴片列表树状显示中右键=> 新键贴片列表
Liu dezhong Page 27 7/12/2006
贴片列表包含的信息有：元件名，元件外形，X-和 Y-轴坐标，贴片角度。
此外还有：参考位，有此更易区分贴片位置。
省略(Omit)，表示在此列表不贴该元件，在图形中该贴片位用红十
字表示省略。
排除(Exclusive)，表只贴该元件其他元件都省略。
7 PCB 板
PCB 编辑器可以用来编辑单板和多拼板结构。
在 Pro 中板总是有 TOP 面和 BOTTOM 面，给两面指定不同的贴片列
表
7.1 创建新 PCB 板
１)
菜单栏：项目=>新建=> 板

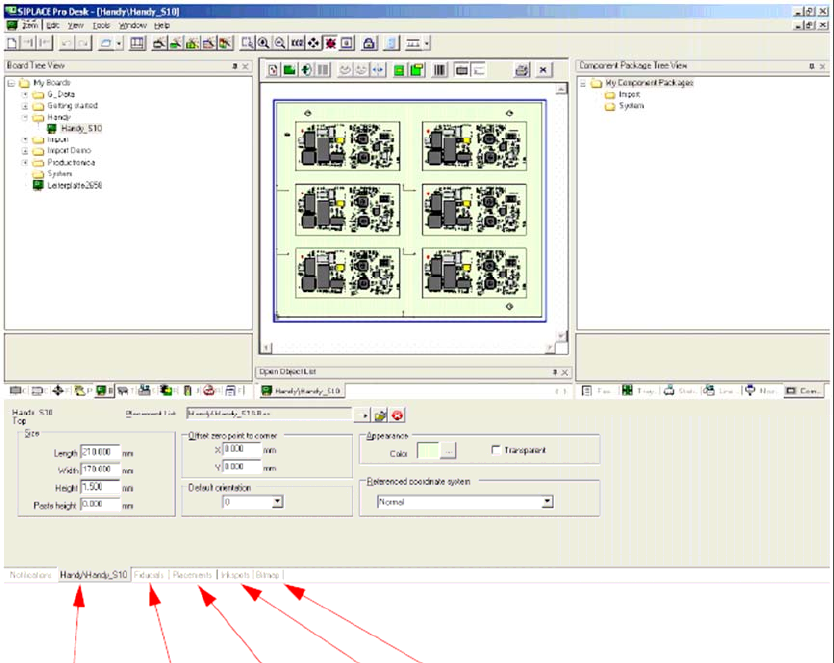

如下图板编辑器包含五个元素：
单板或多板 定位点 贴片 墨点 位图
位置
Liu dezhong Page 28 7/12/2006
单板或多板 定位点 贴片 墨点 位图
位置
2）指定贴片列表
有两种方法：从贴片列表树状显示中用鼠标拖向 PCB 板。
在面板数据区域选择贴片列表。
主板和子板都有其自己的贴片列表，可选择相应的板来查看其贴片列表。
在如下图示的贴片表中，可以编辑列表。
Liu dezhong Page 29 7/12/2006
