选择子目标 冲突列 状态 13 作业 (Job) 与优化 (Optimization ) 一个作业的创建是为了一块或多块板子的优化。 有两个类型的优化器 1 ）指定有元件的供料器给料台 2 ）优化贴片次序 13 ． 1 优化编辑器 Liu dezhong Page 42 7/12/2006
Liu dezhong Page 41 7/12/2006
选择子目标 冲突列 状态
13 作业 (Job) 与优化 (Optimization)
一个作业的创建是为了一块或多块板子的优化。
有两个类型的优化器
1）指定有元件的供料器给料台
2）优化贴片次序
13．1 优化编辑器
Liu dezhong Page 42 7/12/2006
优化编辑器有两个表组成。

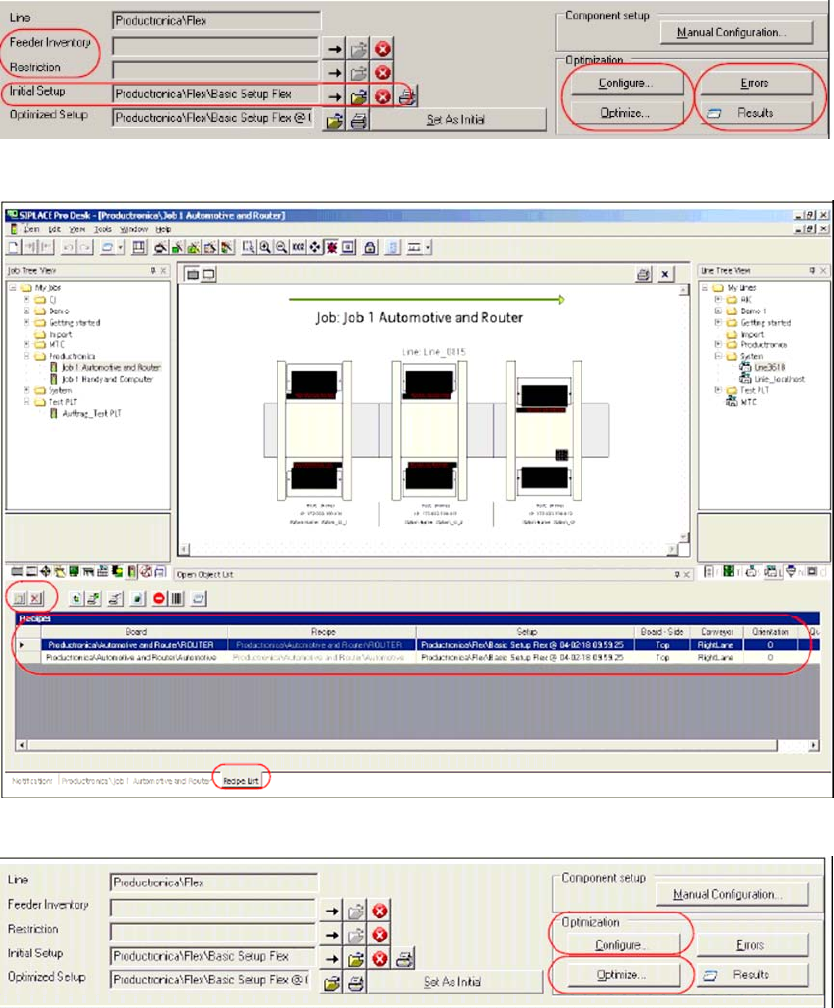

第一个是显示作业名的。在此可以有基本设置和配置优化器和运行优化。如上图
第二个是作业相关结果和错误显示
以下组件必须加入作业：
初始设置 一个或过块板 如下图示
13.2 优化
单击配置显示如下图
Liu dezhong Page 43 7/12/2006
