10.2 设置参数 （ 1 ）整个线 有三个基本模式： 1 ）禁用， 2 ）只有墨点可用 ， 3 ）墨点和面板定位点可用 （ 2 ）机器 机器的参数有：视像系统类型， PCB 相机类型，元件条形码类型，长板选项 等。 Liu dezhong Page 37 7/12/2006
10.2 设置
创建新的设置 菜单栏：项目
=>新建=> 设置
10.1设置编辑器
线的树状结构 表区域（整个设置）
Liu dezhong Page 36 7/12/2006
10.2 设置参数
（1）整个线
有三个基本模式：
1）禁用， 2）只有墨点可用 ，3）墨点和面板定位点可用
（2）机器
机器的参数有：视像系统类型，PCB 相机类型，元件条形码类型，长板选项
等。
Liu dezhong Page 37 7/12/2006

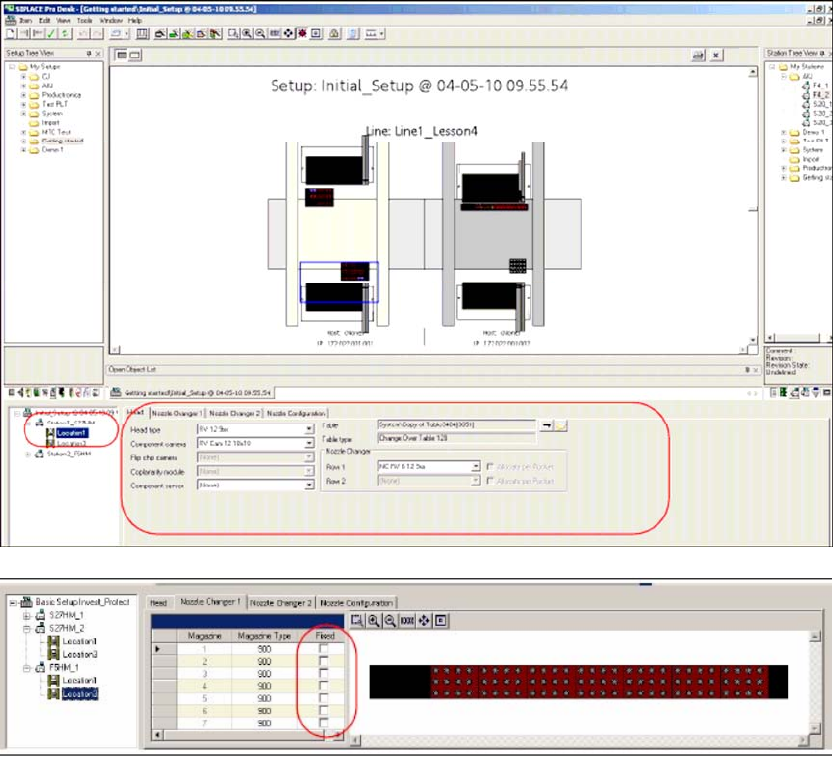

（3）位置（Location）
有如上图示的参数需要设置。吸嘴交换器如下图
吸嘴交换器如果选择固定（Fixed）则不能被优化器移动或删除。因此有可能限制了
贴片头的性能。
11 方法 (Recipies)
方法是一个可以通过 download 机器上的一个对象。因此它包含了一
个程序的所有对象。
