10 料台 (Tables) 与设置 (Setups) 料台是设置的一部分可以分配给设置 设置可以容纳有供料器的料台，元件和吸嘴交换器 10.1 料台 1 ）创建新料台 菜单栏：项目 => 新建 => 料台 有以下几种料台： 72 72 料台 ： 栈料台（ HS50,HS60 ） 料台 90 ： 90 栈料台（ HF,HF3 ） 料台 90 MTC2 带 MTC 的料台（ HF,HF3 ） 料台 120 120 栈料台（ S…
9.2 吸嘴类型
吸嘴可以分配给元件外形和设置（吸嘴交换器）
Liu dezhong Page 34 7/12/2006
10 料台 (Tables) 与设置 (Setups)
料台是设置的一部分可以分配给设置
设置可以容纳有供料器的料台，元件和吸嘴交换器
10.1 料台
1）创建新料台 菜单栏：项目
=>新建=> 料台
有以下几种料台：
72 72料台 ： 栈料台（HS50,HS60）
料台 90： 90 栈料台（HF,HF3）
料台 90 MTC2 带 MTC 的料台（HF,HF3）
料台 120 120 栈料台（S，F 系列机器）
料台 WPC120 带 WPC3 的料台（F系列）
2）打开已存在料台

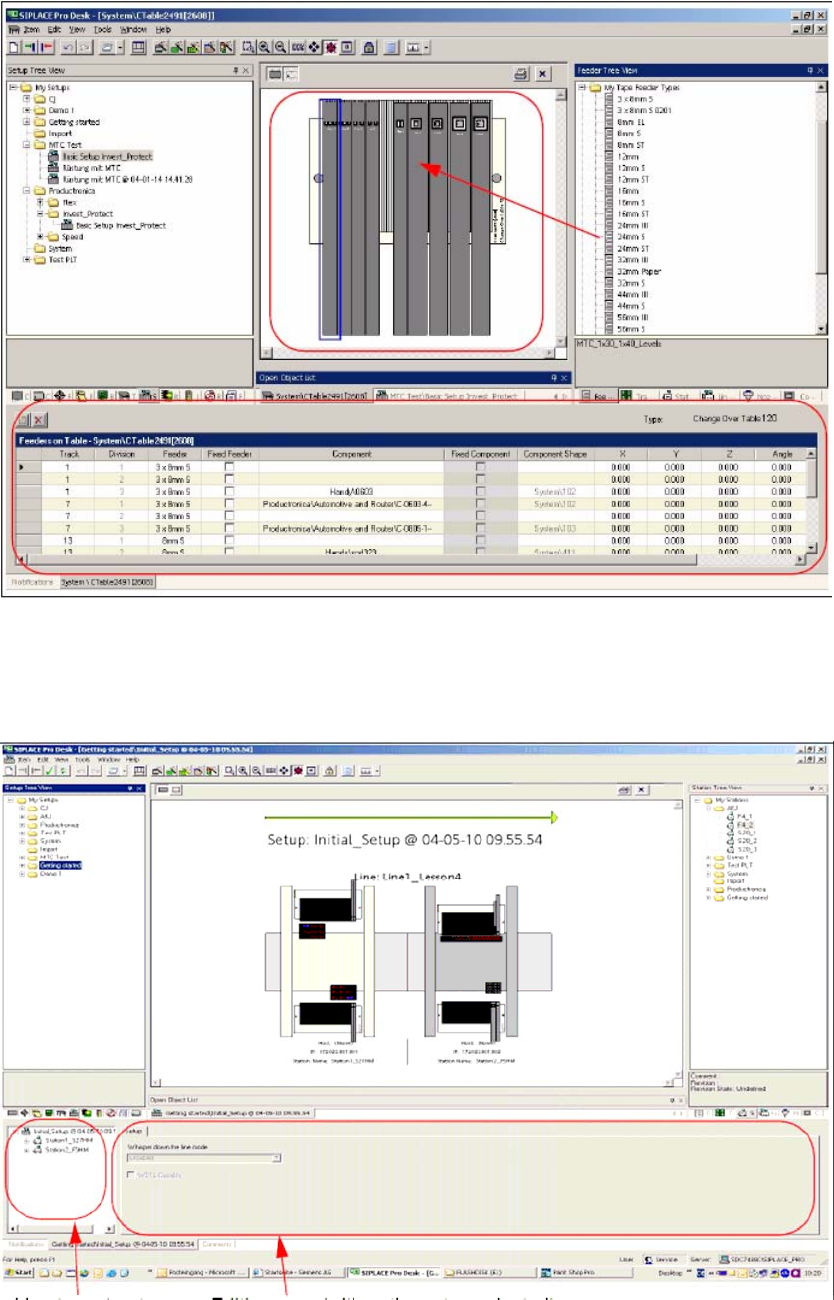

如下图示，供料器会显示在料台上。可以在次添加或删除供料器。
Liu dezhong Page 35 7/12/2006
10.2 设置
创建新的设置 菜单栏：项目
=>新建=> 设置
10.1设置编辑器
线的树状结构 表区域（整个设置）
Liu dezhong Page 36 7/12/2006
