MSR 2001.4.1
5.7 料架排列的条件
料架排列的条件料架排列的条件
料架排列的条件
以下说明的右侧,左侧是从料架交换侧方向审视图。

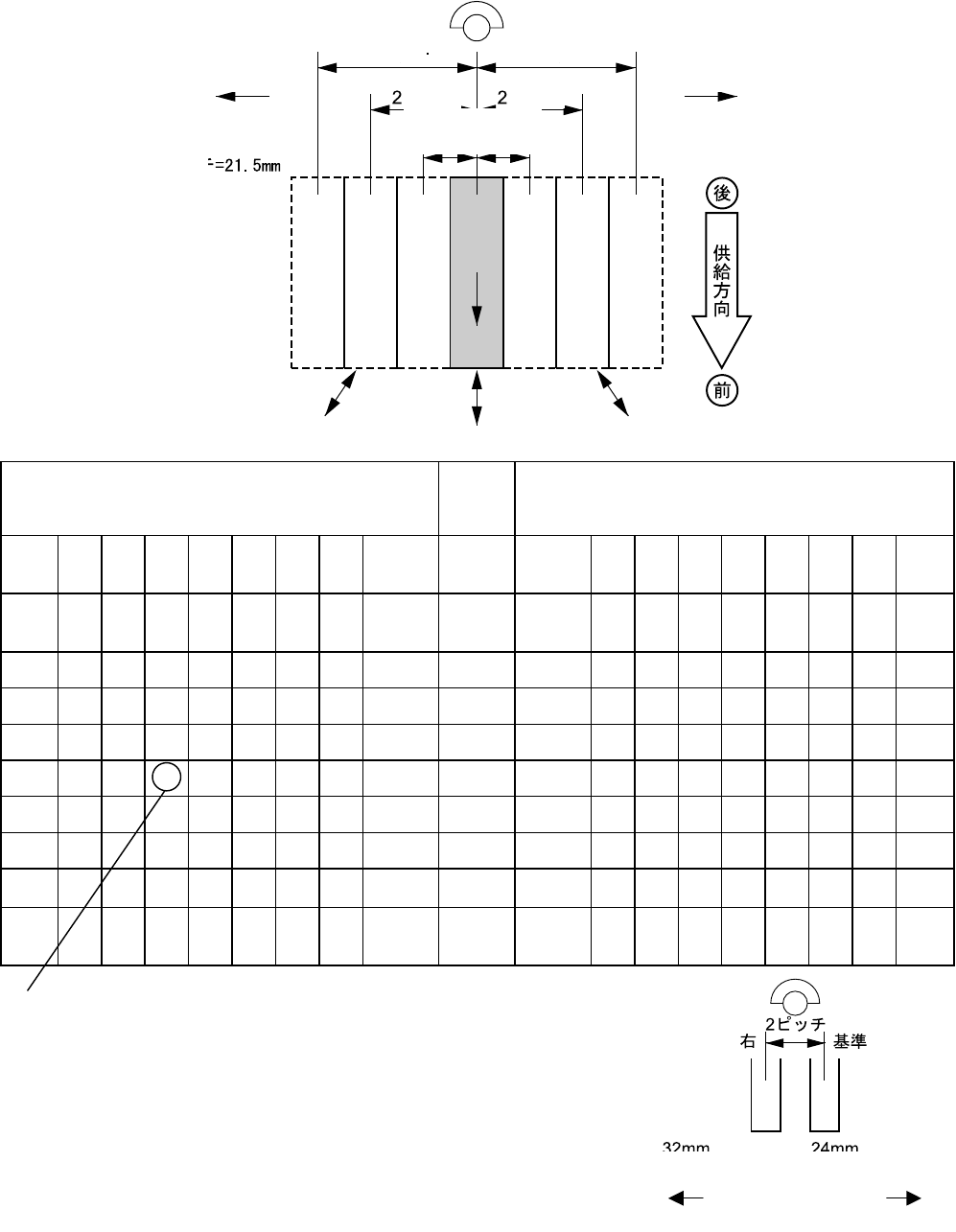

8、12mm宽的编带连续的情况下以及编带宽度不同的元件混载时,根据下图的料架排列进行料架的搭载位
置选择。下表表示的是对于基准料架,8mm (双卡式),8mm料架能够设置在最近的位置No。
单位: mm
标准料架
RM
散装
32
纸
44 32 24 16 12 8 8
(双卡式)
8
(双卡式)
8 12 16 24 32 44 32
纸
RM
散装
1
2 2 2 2 1 1 1
1
8
(
双卡式
)
1
1 2 2 2 2 2 2 2
1 2 2 2 2 1 1 1 1 8 1 1 1 2 2 2 2 2 1
2 2 2 2 2 2 1 1 2 12 1 1 1 2 2 2 2 2 1
2 2 2 2 2 2 2 2 2 16 1 1 2 2 2 2 2 2 1
2 3 2 2 2 2 2 2 2 24 2 2 2 2 2 2 3 2 2
2 3 3 2 2 2 2 2 2 32 2 2 2 2 2 2 3 3 2
2 3 3 3 3 2 2 2 2 44 2 2 2 2 2 3 3 3 2
2 3 3 3 2 2 2 2 2
32纸
2 2 2 2 3 3 3 3 2
1
2 2 2 2 1 1 1
2
RM
散装
1
1 2 2 2 2 2 2 1
(例)
在24mm料架的右侧搭载32mm料架时一定隔2个间距以上。
右侧(输出侧) 左侧(输入侧)
料架交换侧
机器前侧
1pitch
3pitch 3pitch
1pitch
右侧(输出侧)料架 左侧(输入侧)料架
料架
输出侧
料架
输入侧
1pitch
- 13 -
MSR 2001.4.1
5.8 料架
料架料架
料架 (元件包装外形
元件包装外形元件包装外形
元件包装外形
＝
＝＝
＝
编带方式
编带方式编带方式
编带方式)
元件切断方式: 前切
基板尺寸M、XL共用
有IPC和无IPC两种方式。
带宽 送带间距 最大卷轴径 编带材料 备考
8 2 ø178
纸 0603专用
8 2 ø178
纸 双卡式料架0603专用
8 2 ø178
纸
8 2 ø178
纸 双卡式料架
8 2 ø381
纸
8 4 ø178
纸、塑料
8 4 ø178
纸、塑料 双卡式料架
8 4 ø381
纸、塑料
12 4 ø178
塑料
12 4 ø381
塑料
12 8 ø178
塑料
12 8 ø381
塑料
12 12 ø178
塑料
12 12 ø381
塑料
16 4 ø381
塑料
16 8 ø381
塑料
16 12 ø381
塑料
24 4 ø381
塑料
24 8 ø381
塑料
24 12 ø381
塑料
24 16 ø381
塑料
24 20 ø381
塑料
32 12 ø381
塑料
32 16 ø381
塑料
32 20 ø381
塑料
32 24 ø381
塑料
32 28 ø381
塑料
44 12 ø381
塑料
44 16 ø381
塑料
44 24 ø381
塑料
44 32 ø381
塑料
44 36 ø381
塑料
※
关于对应0603,需要通过其它途径进行磋商。
- 14 -
MSR 2001.4.1
5.9 CRT显示器概要
显示器概要显示器概要
显示器概要
主操作盘的液晶显示屏是日语
,
易操作性。
运转中的表示例
1.
表示不同操作目的的符号菜单。
2.
表示运转方式和动作方式。
3.
表示生产中的动作区域
,
机械的状态等。
4.
表示元件供给部的动作方式
,
元件断档状态等。
5.
表示各轴状态等
(
坐标值
,
原点复归状态
,
测定值等
)
6.
表示按着稼动情报键盘的状态。
切换时通过｢元件供给｣和｢轴情报｣键盘进行。
7.
表示吸着侧
,
贴装侧的动作状态
(
区域
No.
料架
No.
吸嘴
No.
等
)
8.
进行在线通信和恢复等操作。
9.
表示生产预定块数
,
实际生产数
,
生产节拍。
10.
表示在故障发生时
,
自己诊断功能。
11.
进行操作密码的设定和解除。
12.
进行画面印刷。
1
4
5
6
7
10
3
2
9
8
12
11
