- 37 -
MSR 2001.4.1

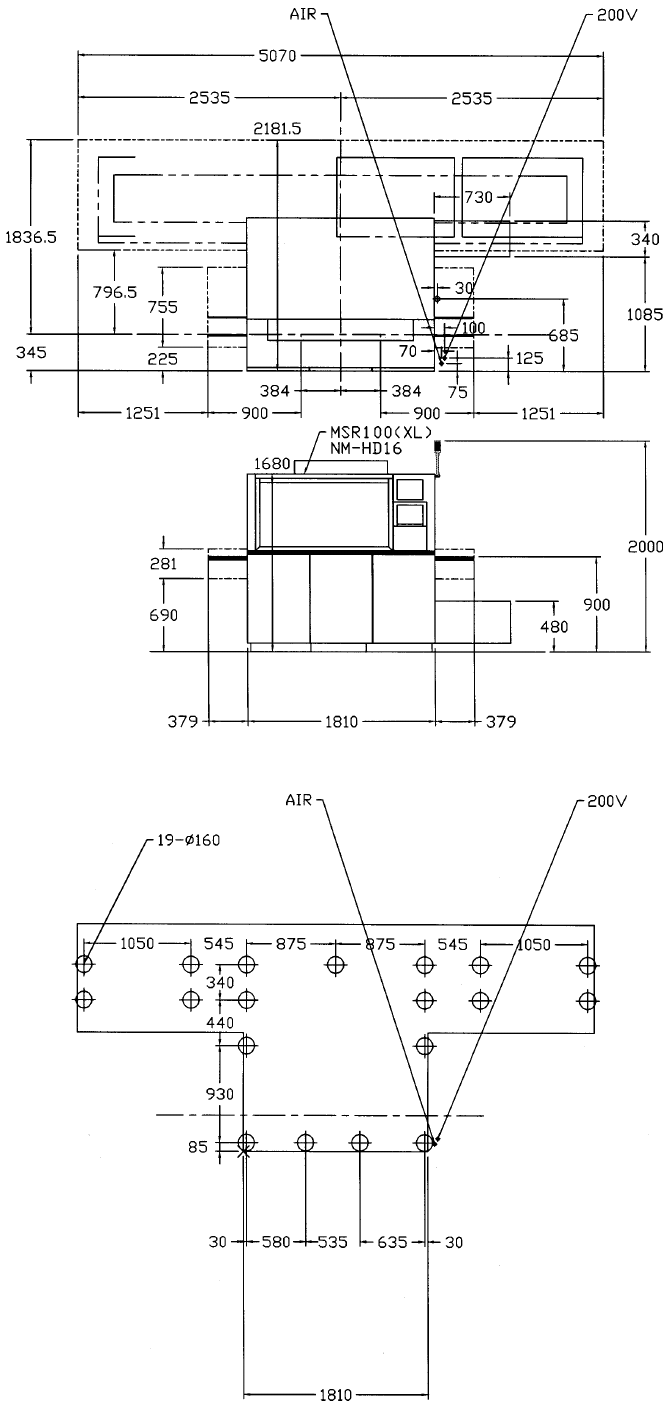

12.4 MSR 100 (XL)
(1) 平面尺寸以及空压、电源输入位置
(2) 调整螺栓配置图
- 38 -
MSR 2001.4.1

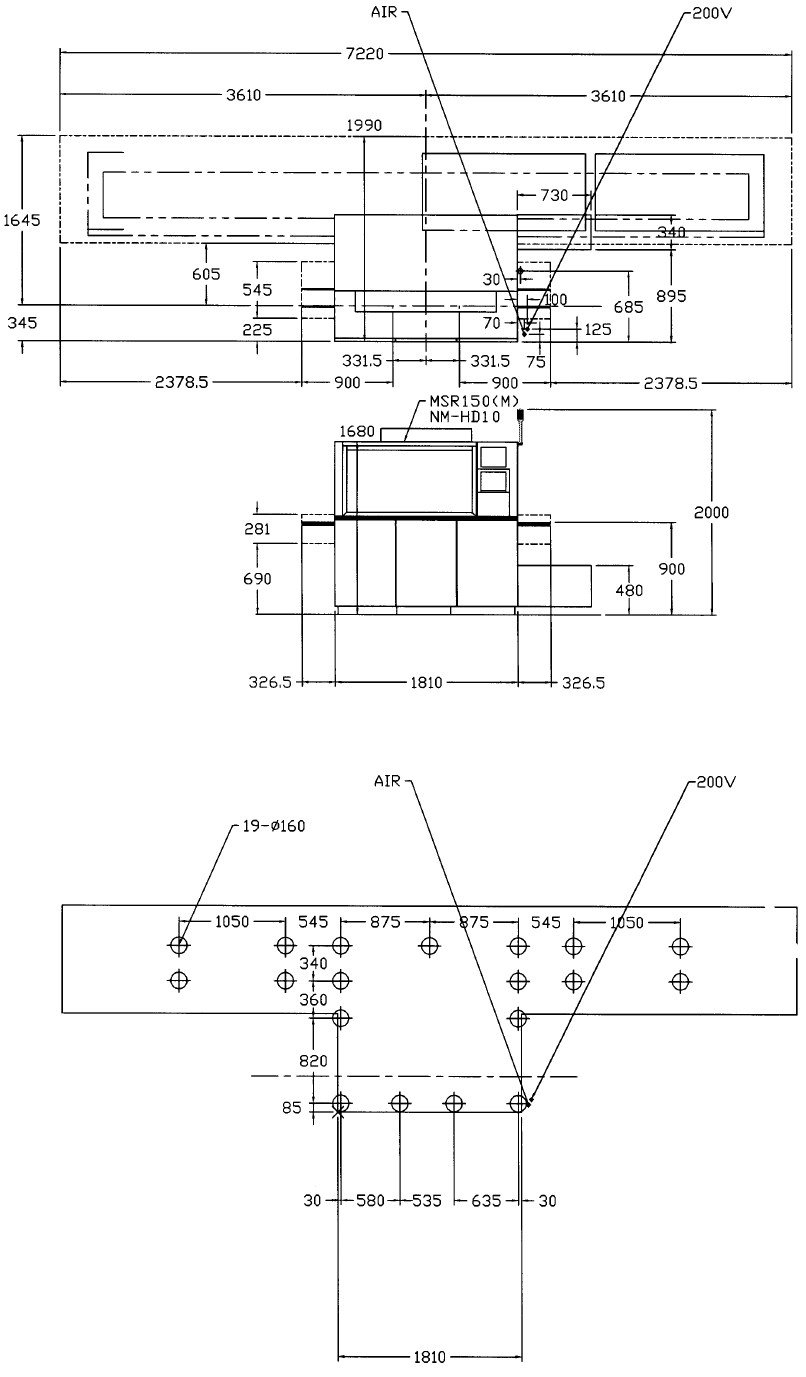

12.5 MSR 150 (M)
(1) 平面尺寸以及空压、电源输入位置
(2) 调整螺栓配置图
- 39 -
MSR 2001.4.1

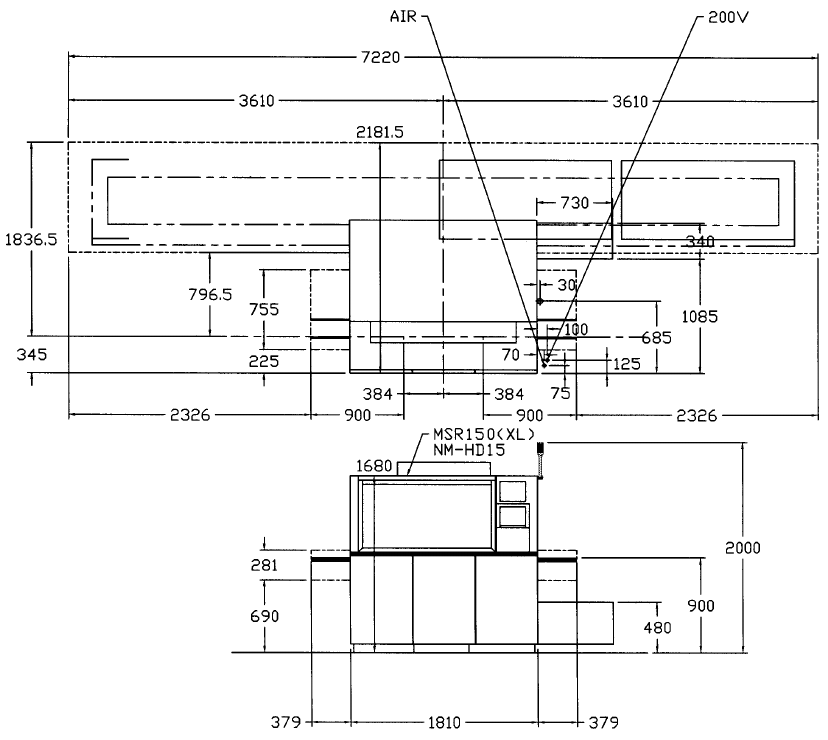

12.6 MSR 150 (XL)
(1) 平面尺寸以及空压、电源输入位置
(2) 调整螺栓配置图
