5.8 料架
料架料架
料架 (元件包装外形
元件包装外形元件包装外形
元件包装外形
＝
＝＝
＝
编带方式
编带方式编带方式
编带方式)
元件切断方式: 前切
基板尺寸M、XL共用
有IPC和无IPC两种方式。
带宽 送带间距 最大卷轴径 编带材料 备考
8 2 ø178
纸 0603专用
8 2 ø178
纸 双卡式料架0603专用
8 2 ø178
纸
8 2 ø178
纸 双卡式料架
8 2 ø381
纸
8 4 ø178
纸、塑料
8 4 ø178
纸、塑料 双卡式料架
8 4 ø381
纸、塑料
12 4 ø178
塑料
12 4 ø381
塑料
12 8 ø178
塑料
12 8 ø381
塑料
12 12 ø178
塑料
12 12 ø381
塑料
16 4 ø381
塑料
16 8 ø381
塑料
16 12 ø381
塑料
24 4 ø381
塑料
24 8 ø381
塑料
24 12 ø381
塑料
24 16 ø381
塑料
24 20 ø381
塑料
32 12 ø381
塑料
32 16 ø381
塑料
32 20 ø381
塑料
32 24 ø381
塑料
32 28 ø381
塑料
44 12 ø381
塑料
44 16 ø381
塑料
44 24 ø381
塑料
44 32 ø381
塑料
44 36 ø381
塑料
※
关于对应0603,需要通过其它途径进行磋商。
- 14 -
MSR 2001.4.1
5.9 CRT显示器概要
显示器概要显示器概要
显示器概要

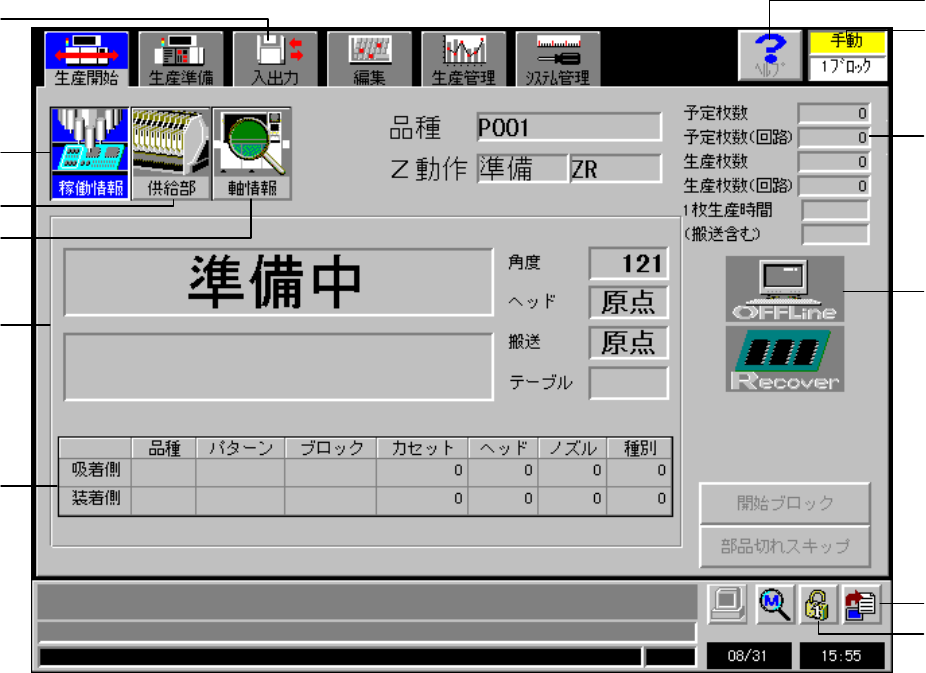

主操作盘的液晶显示屏是日语
,
易操作性。
运转中的表示例
1.
表示不同操作目的的符号菜单。
2.
表示运转方式和动作方式。
3.
表示生产中的动作区域
,
机械的状态等。
4.
表示元件供给部的动作方式
,
元件断档状态等。
5.
表示各轴状态等
(
坐标值
,
原点复归状态
,
测定值等
)
6.
表示按着稼动情报键盘的状态。
切换时通过｢元件供给｣和｢轴情报｣键盘进行。
7.
表示吸着侧
,
贴装侧的动作状态
(
区域
No.
料架
No.
吸嘴
No.
等
)
8.
进行在线通信和恢复等操作。
9.
表示生产预定块数
,
实际生产数
,
生产节拍。
10.
表示在故障发生时
,
自己诊断功能。
11.
进行操作密码的设定和解除。
12.
进行画面印刷。
1
4
5
6
7
10
3
2
9
8
12
11
- 15 -
MSR 2001.4.1
6. 印刷基板设计基准
印刷基板设计基准印刷基板设计基准
印刷基板设计基准
6.1 印刷基板规格概要
印刷基板规格概要印刷基板规格概要
印刷基板规格概要
50 330 (50 510)
3
3
3
3
3
3
44 244 (44 454)
50
250 (50 460)
20
50
50
52
50
50
5
+0.1
0
3
5
3
4 5 (
+0.1
0
ł4
+0.1
0
3
( ) 外侧是M
( )
内侧是
XL
※
上面以外的通过其它途径磋商。
机种
M XL
Min. 50mm × 50mm 50mm × 50mm
使用可能基板尺寸
Max. 330mm × 250mm
(400mm × 270mm
对应可
)
510mm × 460mm
使用可能基板尺寸
(
贴装可能基板尺寸
)
贴装可能范围
Max. 330mm × 244mm
(400mm × 264mm
对应可
)
510mm × 454mm
基板厚度
0.5∼4.0mm (
基板
)
基板允许弯曲精度
•
根据基板弯曲的状态
,
需设定贴装的高度。
•
表示基板搬送时的允许值。
贴装前基板状态
Max. 6
33
Max. 30
基板重量
最大
3kg
※
当基板有缺口和虚线时,因为其位置和大小,有时基板检出传感器和制动器不能完全得到调节,因此需事前取得联系。
贴装方向
贴装方向贴装方向
贴装方向
基板输送方向
基板输送方向基板输送方向
基板输送方向
机器前面
机器前面机器前面
机器前面
元件禁止贴
元件禁止贴元件禁止贴
元件禁止贴
装的范围
装的范围装的范围
装的范围
基板输送方向
基板输送方向基板输送方向
基板输送方向
机器前面
机器前面机器前面
机器前面
禁止贴装元件范围
禁止贴装元件范围禁止贴装元件范围
禁止贴装元件范围
不能切除的部分
不能切除的部分不能切除的部分
不能切除的部分
