- 26 - MSR 2001.4.1 10.2.3 IPC ( 智能料架 智能料架 智能料架 智能料架 ) (1) 概要 概要 概要 概要 把管理元件名称、 卷盘号码的 IPC 存储器装载在料架上。 搭载能够管理元件的 IPC ( 智能料架 ) 是必要的 。 IPC 存储器、搭载 EEP-ROM 、记忆上面项目的同时、与设备本体非接触通信、高速的收发情报。 (2) 规格 规格 规格 规格 情报通信方法 : 使用电磁波 非接触方法 ( …
- 25 -
MSR 2001.4.1
10. 选择功能
选择功能选择功能
选择功能 (1) 固定
固定固定
固定
10.1 料架小车
料架小车料架小车
料架小车
搭载预备料架的小车(装备小轮)。
8mm双卡式料架的情况下,最多能搭载76只料架。
10.2 对
对对
对应
应应
应IPC功能
功能功能
功能
10.2.1 整体概要
整体概要整体概要
整体概要
(1) 概要
所谓的IPC功能,作为IPC (智能料架)系统的构成要素之一,通过搭载在供给部的料架上的IPC存储器,获
得元件情报(元件名称等),防止料架搭载错误(核对元件)以及进行残数的管理功能。
(2) IPC系统概要
所谓的IPC系统,通过料架上的IPC存储器,进行管理元件名称等贴装工程管理上必要情报,实现高效率生
产和优良产品生产的系统。
(3) 构成
1. IPC功能搭载设备(panasert)
2. IPC (装载元件情报存储器的料架)
3. 读写IPC储存器的构成要素
电脑,多重通信用装置、IPC通信单元
条码读卡机、IPC R/W头、料架etc.
10.2.2 对应
对应对应
对应IPC的设备方面
的设备方面的设备方面
的设备方面
(1) 对应IPC功能
具备IPC功能、能够实现下面的功能。
1. 在机种切换、元件补充时、生产开始前的核对确认。
2. 把机种切换时的残存元件数记入I PC存储器里。
3. 最大10种类的OR元件核对和各OR元件
※ 所谓的OR元件是指具有同样电气特性的元件。
(2) 构成要素
1. IPC通信单元 Panadac 655A
2. IPC读写头 Panadac 652A (标准电缆型)
3. 专用通信电缆
(3) 规格
数据通信时间约0.6秒/1料架 (包含单卡料架在Z轴移动1间隔的时间)
- 26 -
MSR 2001.4.1
10.2.3 IPC (智能料架
智能料架智能料架
智能料架)
(1) 概要
概要概要
概要
把管理元件名称、卷盘号码的IPC存储器装载在料架上。搭载能够管理元件的IPC (智能料架)是必要的。
IPC存储器、搭载EEP-ROM、记忆上面项目的同时、与设备本体非接触通信、高速的收发情报。
(2) 规格
规格规格
规格
情报通信方法: 使用电磁波 非接触方法 (使用ASCII编码)
电源: 不要
情报管理: 情报保持 记入后10年间
情报改写: 10万次
情报呼出: 无制限
(3) 适用料架
编带用
※ 关于IPC对应机能的交纳期、通过其它途径详谈。
10.3 元件断档
元件断档元件断档
元件断档LED表示盘
表示盘表示盘
表示盘
当元件断档时料架的搭载位置No.在z轴盖的左右上面的LED表示。
10.4 对应特殊料架
对应特殊料架对应特殊料架
对应特殊料架 (32mm纸料架
纸料架纸料架
纸料架)
为了对应宽度32mm纸编带的规格。
追加编带上顶针(等功能。
- 27 -
MSR 2001.4.1
10.5 对应特殊料架
对应特殊料架对应特殊料架
对应特殊料架 (RM散装料架
散装料架散装料架
散装料架)
散装料架是把收纳盒里的方形片状元件、排列供给的装置。

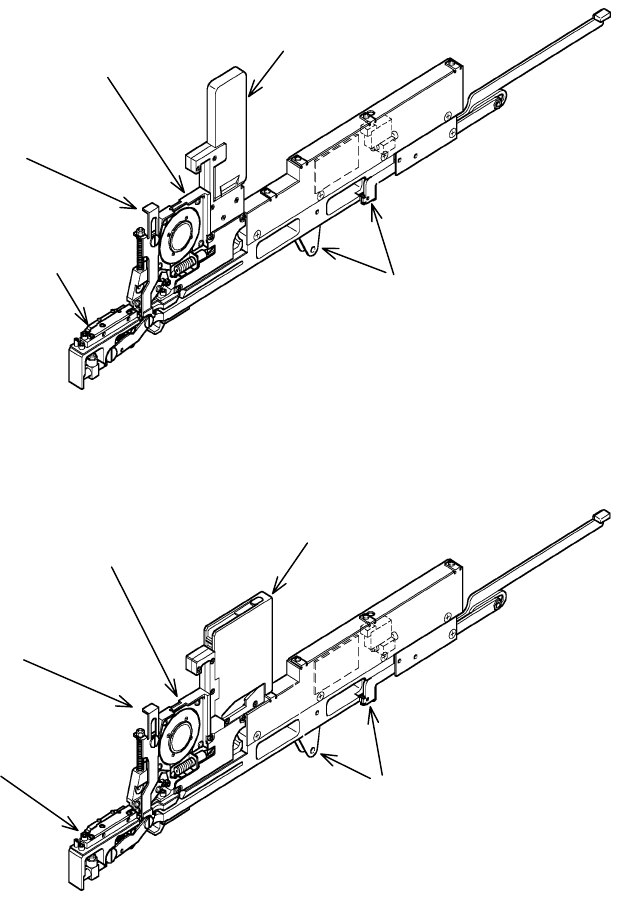

10.5.1 RM散装料架
散装料架散装料架
散装料架
(1) 概要
所谓的RM散装料架、把零散状态的片状元件、通过带磁铁的滚子的转动进行排列、靠真空力把每个
元件送到供给位置的散状元件供给装置。
通过使用RM散装料架、由于扩大了散装元件品种、增多了片状元件搭载的数量、获得了长时间稼动
和生产性的提高、削减了元件的在库空间以及降低输送成本等很多好处。
元件
吸着部
进给手柄
元件收纳部
(EIAJ
盒
)
CLAMP
元件排列部
旋转磁铁
1005以下
元件
吸着部
进给手柄
元件收纳部
(大型
盒
)
CLAMP
元件排列部
旋转磁铁
1608以上
※ RM：Rotary Magnet
