- 22 - MSR 2001.4.1 (9) 任意布置代表不良标志·不良标志的功能 缩短各图形的不良检出动作时间的功能。 代表不良标志功能 : 识别表示基板上所有图形都 OK 的标志。 省略各图形的不良标志的检出动作。 任意布置不良标志的功能 : 各图形的不良标志不设在图形内 , 将其集中在基板的任意位置进行识别。 任意布置代表不良标志·不良标志功能的例子 代表バッドマーク パターン 1 用バッドマーク パターン 2 用バッドマーク …
- 21 -
MSR 2001.4.1
(5) 备用元件供给功能 (Z变换)
把装有同样元件的复数料架预先搭载在元件供给部上,当某料架发生元件断档时,自动地吸着已配备好
料架上元件的运转方式。
(6) 多原点功能
把元件供给部(Z轴)的原点,按指定表示料架位置的Z号码,各程序能够设定其Z轴原点,简单地能够进行元
件程序更替。
(7) 吸嘴跳跃功能
自动地不使用被指定为NG吸嘴的功能。 (60个吸嘴,全部能够指定)
(8) 自动换位功能
当元件断档时,Z轴自动的移动到元件交换位置的功能。
多原点
多原点多原点
多原点 多原点
多原点多原点
多原点 多原点
多原点多原点
多原点 多原点
多原点多原点
多原点
- 22 -
MSR 2001.4.1
(9) 任意布置代表不良标志·不良标志的功能
缩短各图形的不良检出动作时间的功能。
代表不良标志功能: 识别表示基板上所有图形都OK的标志。
省略各图形的不良标志的检出动作。
任意布置不良标志的功能: 各图形的不良标志不设在图形内,将其集中在基板的任意位置进行识别。

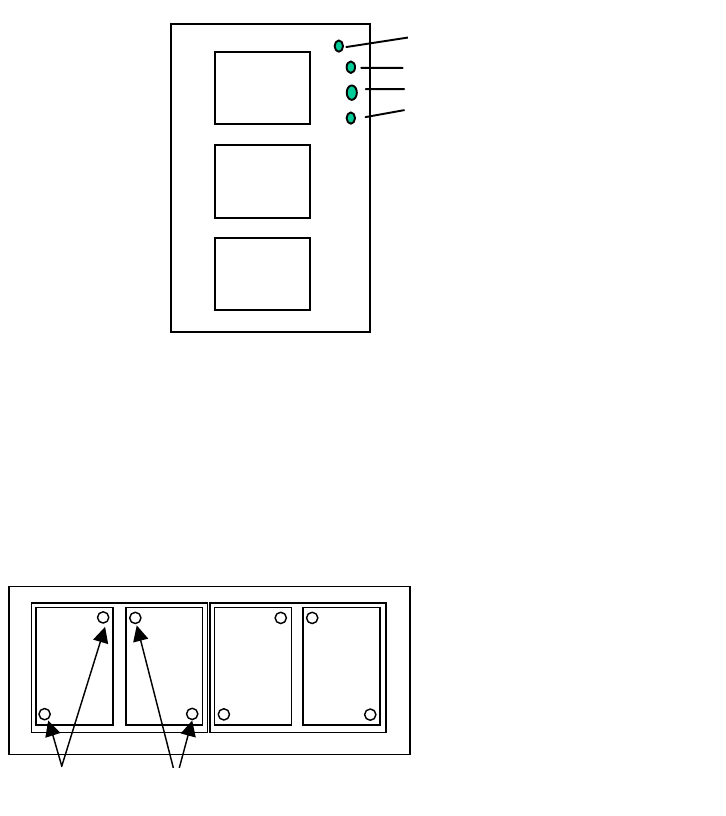

任意布置代表不良标志·不良标志功能的例子
代表バッドマーク
パターン
1
用バッドマーク
パターン
2
用バッドマーク
パターン
3
用バッドマーク
パターン1
パターン2
パターン3
NC程序的格式，与MVIIF、MVIIV、MVIIVB不同。
(10) 生产2种图形混载基板的功能
把不同2种的贴装图形作为1个NC程序进行生产的情况下,利用判别标志区别各自贴装图形进行生产的
功能。
表里混载基板举例
B
実装
A
実装
B
実装
A
実装
A....表面 (A種) 実装パターン
B....裏面 (B種) 実装パターン
A
パターンマーク
B
パターンマーク
代表不良标志
代表不良标志代表不良标志
代表不良标志
图形
1
使用的不良标志
图形
2
使用的不良标志
图形
3
使用的不良标志
图形
1
图形
2
图形
3
表面(A种)贴装图形
里面(B种)贴装图形
A图形标志 B图形标志
- 23 -
MSR 2001.4.1
8.2 3色灯信号塔
色灯信号塔色灯信号塔
色灯信号塔
8.2.1 亮灯内容
亮灯内容亮灯内容
亮灯内容
红 (黄) 黄 (白) 绿
吸着错误
搬送错误
元件识别错误
元件断档停止: 忽亮忽灭
安全停止
设备动作异常
元件断档: 忽亮忽灭
吸嘴不良注意
基板等待
正常运转的情况
※ ( ) 内是海外标准规格。
8.2.2 亮灯颜色
亮灯颜色亮灯颜色
亮灯颜色
※ ( ) 内是海外标准规格。
8.3 识别不良标志的功能
识别不良标志的功能识别不良标志的功能
识别不良标志的功能(摄
摄摄
摄相机方式
相机方式相机方式
相机方式)
拼版基板的情况下,如果事先有不良基板的话,通过不良标志的检出,不良基板自动地不进行贴装的功能。
指定推荐不良标志。
8.4 RS-232C
和生产线监督灯,生产线监督V2,Pana Pro/SPC,或者客户独自应用的系统联动,进行NC数据的输入输出,生
产管理情报的输出,I/O监视网数据的输出。
8.5 维修灯
维修灯维修灯
维修灯 (手电
手电手电
手电)
8.6 贴装顺序指定软件
贴装顺序指定软件贴装顺序指定软件
贴装顺序指定软件,吸着位置偏移软件
吸着位置偏移软件吸着位置偏移软件
吸着位置偏移软件,元件废弃确认软件
元件废弃确认软件元件废弃确认软件
元件废弃确认软件
这些软件是对应元件的微小化及狭邻接贴装,各自具有以下功能。
• 贴装顺序指定:
从低往高进行贴装元件时,高度同样的元件集体进行贴装的软件。
• 吸着位置偏移检出:
检出吸着位置偏移时,废弃其元件的软件。
• 元件废弃的确认:
识别错误时进行确认元件是否被废弃的软件。
